Vật liệu phớt cơ khí quyết định cách mặt chà chịu ma sát, mài mòn, nhiệt, hóa chất và ứng suất cơ học. Carbon, ceramic, silicon carbide và tungsten carbide đều có thể làm việc tốt, nhưng mỗi loại giải quyết những vấn đề khác nhau. Lựa chọn đúng phụ thuộc vào lưu chất được bơm, điều kiện bôi trơn, chất rắn, biến động nhiệt độ, tình trạng trục và vật liệu đối diện với mặt chà.
Hướng dẫn này so sánh bốn vật liệu mặt chà phớt cơ khí chính theo góc nhìn ứng dụng. Nội dung tập trung vào đặc tính và cách ghép cặp vật liệu mặt chà, thay vì lặp lại toàn bộ hướng dẫn lựa chọn phớt hoặc tương thích elastomer.
Chọn vật liệu phớt cơ khí: hướng dẫn nhanh
| Ứng dụng | Cặp mặt chà khởi điểm thường dùng | Yếu tố chính cần xem xét |
|---|---|---|
| Nước sạch | Carbon / Ceramic hoặc Carbon / SiC | Chi phí, bôi trơn, nhiệt độ và chất lượng nước |
| Nước thải / hạt mài mòn mịn | SiC / SiC | Khả năng chống mài mòn và hàm lượng chất rắn |
| Ứng dụng hóa chất | Carbon / SiC hoặc SiC / SiC | Cấp SiC cụ thể, hóa học lưu chất và tương thích elastomer |
| Môi trường mài mòn / có tải va đập | Cặp dựa trên TC hoặc cặp cứng / cứng phù hợp | Mài mòn, va đập, rung động và hóa học chất kết dính carbide |
Các cặp này chỉ là điểm khởi đầu chứ không phải thông số áp dụng cho mọi trường hợp. Việc chọn vật liệu phớt cơ khí cuối cùng phải xem xét chính xác lưu chất, chất rắn, nhiệt độ, bôi trơn, thiết kế phớt và điều kiện vận hành.
Những tính chất nào quan trọng đối với vật liệu mặt chà phớt cơ khí?
- Khả năng chống mài mòn: khả năng chống trầy xước, xói mòn và mất vật liệu.
- Đặc tính ma sát và bôi trơn: cách hai mặt chà làm việc qua một màng lưu chất mỏng.
- Khả năng kháng hóa chất: khả năng của toàn bộ cấp vật liệu, bao gồm chất tẩm hoặc chất kết dính, chống lại lưu chất thực tế.
- Dẫn nhiệt và chịu sốc nhiệt: khả năng truyền nhiệt và chịu thay đổi nhiệt độ.
- Độ dai cơ học: khả năng chống nứt, mẻ, va đập và tải cơ học nặng.
Chỉ riêng độ cứng không thể dự đoán hiệu suất. Một vật liệu cứng có thể chống mài mòn tốt nhưng vẫn dễ mẻ khi va đập, trong khi mặt carbon mềm hơn có thể làm việc êm và dễ thích nghi hơn trong môi trường sạch, bôi trơn tốt.
Mặt chà carbon-graphite
Carbon-graphite thường được dùng làm vật liệu mềm hơn trong một cặp mặt chà. Cấu trúc của nó có thể tạo đặc tính trượt thuận lợi khi làm việc với ceramic, silicon carbide hoặc tungsten carbide. Các cấp carbon khác nhau sử dụng cấu trúc nền và chất tẩm khác nhau, vì vậy chỉ ghi “carbon” chưa phải là một thông số kỹ thuật đầy đủ.
Carbon có thể mang lại tiềm năng ma sát thấp và đặc tính vận hành dễ chịu khi bôi trơn đầy đủ. Trong cặp cứng/mềm phù hợp, carbon có thể mòn có kiểm soát trước mặt chà đối diện cứng hơn. Dữ liệu vật liệu carbon của nhà sản xuất cũng cho thấy vì sao chất tẩm và cấp vật liệu ảnh hưởng đến tính chất theo từng ứng dụng.
Chất rắn mài mòn có thể tạo rãnh hoặc làm carbon mòn nhanh. Tính tương thích hóa học cũng phụ thuộc vào cấp carbon và loại chất tẩm cụ thể.
Mặt chà phớt cơ khí ceramic
Trong thuật ngữ máy bơm thông dụng, ceramic thường chỉ mặt chà alumina. Đây là vật liệu cứng, kinh tế và có độ ổn định hóa học hữu ích trong nhiều ứng dụng nước sạch. Ceramic thường làm việc tốt như một mặt cứng tĩnh đối diện carbon trong điều kiện ổn định và tương đối sạch.
Alumina có tính giòn và khả năng chịu sốc nhiệt nhìn chung kém linh hoạt hơn silicon carbide. Vì vậy, thay đổi nhiệt độ đột ngột, va đập khi lắp, rung động mạnh hoặc môi trường mài mòn có thể làm tăng nguy cơ hư hỏng.
Mặt chà phớt cơ khí silicon carbide
Silicon carbide, hay SiC, kết hợp độ cứng rất cao, khả năng chống mài mòn mạnh, khả năng kháng hóa chất rộng ở nhiều cấp vật liệu và khả năng truyền nhiệt tốt. Vật liệu này được sử dụng rộng rãi trong bơm nước công nghiệp, nước thải, hóa chất và các ứng dụng có tính mài mòn.
Dữ liệu vật liệu silicon carbide cũng cho thấy vì sao phương pháp sản xuất và cấp vật liệu lại quan trọng.
SiC phản ứng kết dính và SiC thiêu kết
Silicon carbide phản ứng kết dính thường chứa pha silicon tự do. Vật liệu này có thể cho đặc tính chống mòn và chịu nhiệt tốt trong nhiều ứng dụng, nhưng silicon tự do có thể làm giảm khả năng tương thích với một số hóa chất mạnh.
Silicon carbide thiêu kết chứa rất ít hoặc không có silicon tự do và thường cho khả năng chống ăn mòn rộng hơn. Cả hai vẫn là vật liệu ceramic và có thể mẻ hoặc nứt khi chịu va đập mạnh. Không loại nào nên được mặc định là có thể chạy khô không giới hạn.
Mặt chà phớt cơ khí tungsten carbide
Tungsten carbide, thường viết tắt TC hoặc WC, kết hợp độ cứng cao với độ dai cơ học lớn hơn nhiều vật liệu mặt chà ceramic. Vật liệu này hữu ích khi mài mòn đi kèm va đập, rung động, hạt thô hoặc tải cơ học cao.
Tungsten carbide gồm các hạt carbide cứng được giữ bởi chất kết dính kim loại. Vì vậy, hóa học của chất kết dính ảnh hưởng trực tiếp đến khả năng chống ăn mòn. Dữ liệu ăn mòn của cemented carbide cho thấy vì sao không thể bỏ qua thành phần chất kết dính.
Các cấp kết dính cobalt có thể mang lại độ dai và khả năng chống mòn cao nhưng có thể dễ bị ảnh hưởng trong một số lưu chất ăn mòn. Các cấp kết dính nickel có thể cải thiện khả năng chống ăn mòn trong một số môi trường ướt. Cần xác nhận chính xác chất kết dính và cấp vật liệu thay vì chỉ ghi “TC”.

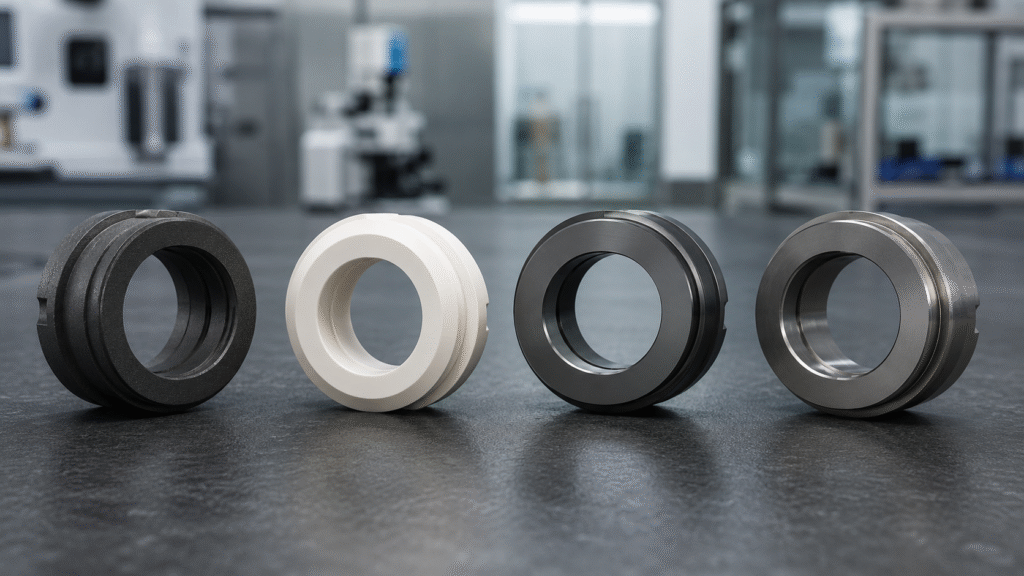

So sánh Carbon, Ceramic, SiC và Tungsten Carbide
| Tính chất | Carbon-Graphite | Ceramic Alumina | Silicon Carbide | Tungsten Carbide |
|---|---|---|---|---|
| Độ cứng tương đối | Thấp đến trung bình | Cao | Rất cao | Rất cao |
| Khả năng chống mài mòn | Tốt trong môi trường sạch; yếu hơn khi có chất mài mòn | Tốt trong môi trường sạch | Rất tốt cho nhiều ứng dụng mài mòn | Rất tốt trong môi trường cơ học khắc nghiệt |
| Khả năng kháng hóa chất | Phụ thuộc cấp vật liệu và chất tẩm | Tốt với nhiều lưu chất tương thích | Rộng ở nhiều cấp vật liệu; cấp vật liệu rất quan trọng | Phụ thuộc mạnh vào chất kết dính |
| Đặc tính nhiệt | Hữu ích, tùy cấp vật liệu | Nhìn chung dẫn nhiệt kém hơn SiC | Khả năng truyền nhiệt cao | Tốt, tùy cấp vật liệu |
| Độ dai cơ học | Tương đối dễ thích nghi khi dùng làm mặt mềm | Giòn | Cứng nhưng giòn | Độ dai cao hơn các mặt ceramic |
| Ứng dụng khởi điểm thường gặp | Nước sạch, dầu, ứng dụng thông dụng | Nước sạch, bơm tải nhẹ | Hóa chất, nước thải, môi trường mài mòn | Môi trường mài mòn, có va đập và tải cơ học nặng |
Bảng này chỉ cung cấp định hướng ứng dụng, không phải giới hạn vận hành cố định. Hiệu suất thực tế phụ thuộc vào cấp vật liệu mặt chà, hình học, vật liệu đối diện, bôi trơn, thiết kế phớt và điều kiện vận hành.

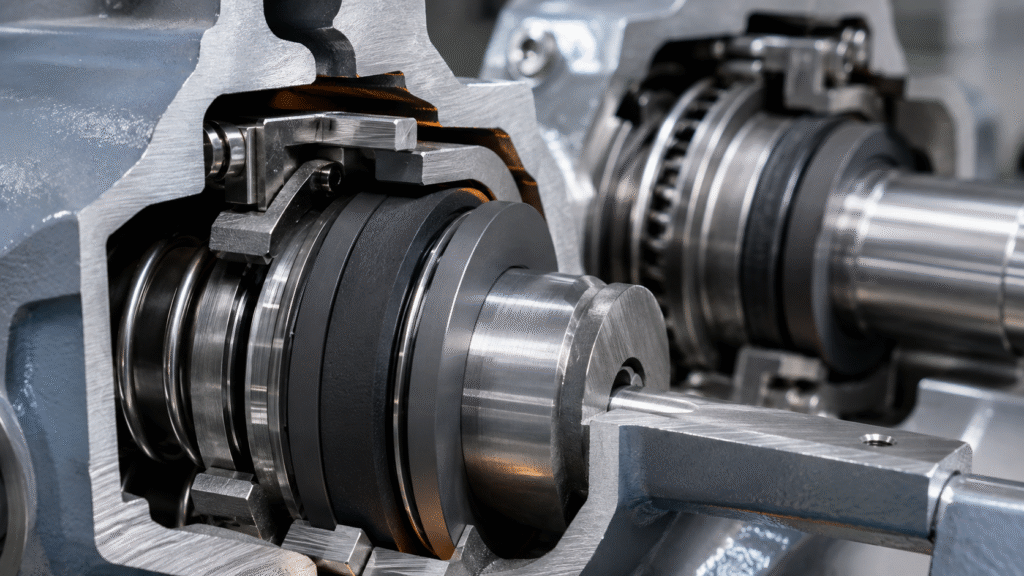

Cách các cặp vật liệu mặt chà phớt cơ khí làm việc
Cách ghép cặp mặt chà quyết định cách hai bề mặt chia sẻ ma sát, mài mòn, nhiệt và tác động của chất bẩn. Thay một vòng sẽ làm thay đổi toàn bộ hệ trượt. Không nên thay cặp vật liệu gốc chỉ vì một vật liệu khác nghe có vẻ cứng hơn hoặc đắt hơn.
Cặp cứng / mềm
Carbon/ceramic và carbon/SiC là những tổ hợp cứng/mềm phổ biến. Carbon có thể tạo đặc tính trượt thuận lợi, còn mặt đối diện cứng hơn cung cấp khả năng chống mài mòn và ổn định kích thước.
Cặp cứng / cứng
SiC/SiC có thể phù hợp với nước thải, hạt mài mòn mịn, tinh thể và lưu chất chứa chất rắn. TC/TC hoặc cặp SiC/TC được phê duyệt có thể phù hợp với môi trường cơ học khắc nghiệt. Mặt cứng/cứng vẫn cần bôi trơn, làm mát, độ phẳng và tải ép phù hợp.
Để so sánh sâu hơn hai loại carbide, hãy xem hướng dẫn silicon carbide và tungsten carbide cho phớt cơ khí.

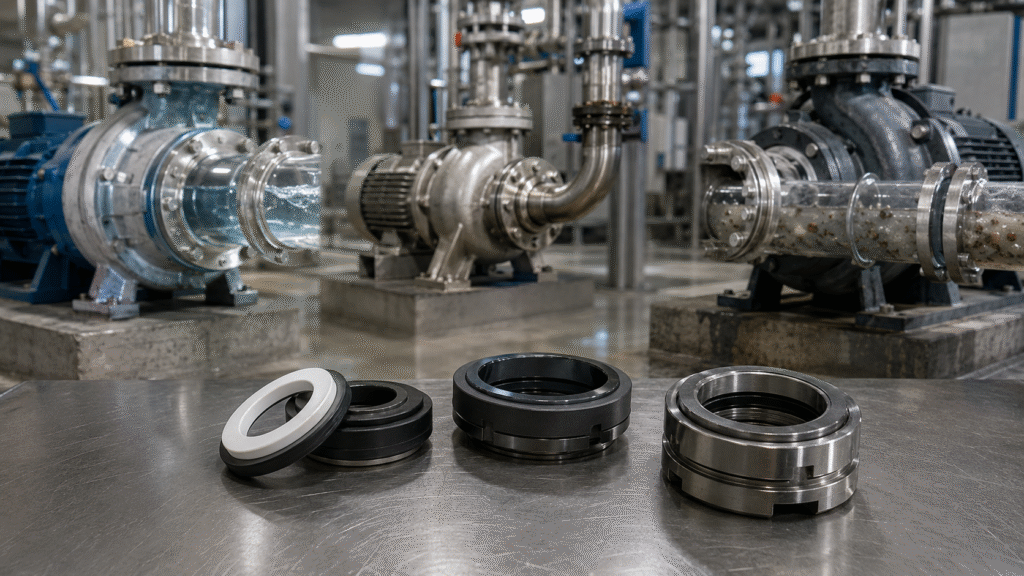

Vật liệu phớt cơ khí theo ứng dụng máy bơm
Bơm nước sạch
Carbon/ceramic là lựa chọn khởi điểm kinh tế cho nhiều ứng dụng nước sạch, ổn định. Carbon/SiC có thể tăng khả năng chống mài mòn và cải thiện đặc tính nhiệt. Nước nóng, chất rắn, bôi trơn kém hoặc thay đổi nhiệt độ thường xuyên có thể làm thay đổi cặp vật liệu ưu tiên.
Bơm nước thải và bùn
Chất rắn mài mòn mịn thường phù hợp với SiC/SiC, trong khi các cặp dựa trên tungsten carbide có thể đáng cân nhắc khi hạt thô, va đập hoặc rung động làm tăng mức độ khắc nghiệt cơ học. Hướng dẫn về vật liệu cho bơm nước thải và bùn trình bày chi tiết hơn ứng dụng này.
Bơm hóa chất
Ứng dụng hóa chất đòi hỏi kiểm tra tương thích đến cấp vật liệu. SiC thiêu kết có thể là điểm khởi đầu tốt cho lưu chất mạnh, trong khi carbon/SiC có thể phù hợp với hóa chất sạch, bôi trơn tốt. Đối với axit và lưu chất ăn mòncũng cần kiểm tra elastomer, lò xo, chi tiết giữ, ống lót và gland.
Bơm nước nóng và bơm cấp lò hơi
Khả năng truyền nhiệt, biên chống hóa hơi, chu kỳ nhiệt và tải ép mặt chà trở nên quan trọng trong ứng dụng nước nóng. Silicon carbide có thể cung cấp đặc tính nhiệt hữu ích, còn carbon/SiC phổ biến trong nhiều ứng dụng công nghiệp. Chỉ thay vật liệu không thể khắc phục hiện tượng flashing hoặc điều kiện khoang phớt không ổn định.
Bơm dầu và hydrocarbon
Carbon ghép với SiC hoặc TC có thể làm việc trong nhiều ứng dụng dầu có khả năng bôi trơn. Hydrocarbon nhẹ có thể có độ nhớt thấp hoặc độ bay hơi cao, vì vậy vẫn phải xem xét hóa học, nhiệt độ, áp suất hơi và bố trí phớt.
Đừng quên elastomer và các vật liệu tiếp xúc lưu chất khác
Vật liệu mặt chà chỉ là một phần của hệ thống làm kín. Phớt thứ cấp NBR, EPDM, FKM, FFKM và vật liệu trên nền PTFE phải phù hợp với lưu chất và nhiệt độ. Lò xo, ống lót, chi tiết truyền động và gland cũng cần có khả năng chống ăn mòn và tính chất cơ học phù hợp.
Sử dụng hướng dẫn elastomer phớt cơ khí để lựa chọn phớt thứ cấp. Sử dụng hướng dẫn chọn phớt cơ khí tổng quát khi câu hỏi chính liên quan đến áp suất, tốc độ, bố trí hoặc thiết kế tổng thể của phớt.
Những lỗi thường gặp khi chọn vật liệu phớt cơ khí
- Chỉ chọn theo độ cứng
- Cho rằng SiC tự động tốt hơn trong mọi máy bơm
- Bỏ qua hóa học chất kết dính của tungsten carbide
- Coi mọi cấp SiC là giống nhau
- Sao chép cặp vật liệu cũ sau khi quy trình đã thay đổi
- Nâng cấp mặt chà nhưng vẫn giữ elastomer hoặc kim loại không tương thích
- Cho rằng mặt chà cứng có thể chạy khô không giới hạn
- Dùng nâng cấp vật liệu để che giấu rung động, độ đảo, xâm thực hoặc bôi trơn kém
Hướng dẫn về phớt cơ khí chạy khô giải thích vì sao độ cứng không thể thay thế bôi trơn.
Câu hỏi thường gặp về vật liệu phớt cơ khí
Silicon carbide có luôn tốt hơn ceramic không?
Không. SiC nhìn chung có khả năng chống mài mòn và đặc tính nhiệt tốt hơn, nhưng ceramic vẫn có thể là lựa chọn kinh tế và đáng tin cậy trong ứng dụng nước sạch phù hợp.
Tungsten carbide có chống ăn mòn tốt hơn silicon carbide không?
Không phải lúc nào cũng vậy. Tungsten carbide phụ thuộc mạnh vào hóa học chất kết dính, trong khi silicon carbide cũng khác nhau theo cấp vật liệu. Cần so sánh vật liệu chính xác với lưu chất thực tế.
SiC có thể chạy với SiC không?
Có. Nhiều phớt sử dụng SiC/SiC trong môi trường mài mòn, bẩn hoặc ăn mòn. Các mặt chà vẫn cần bôi trơn, làm mát, độ phẳng và tải ép phù hợp.
Vật liệu nào tốt nhất cho nước sạch?
Carbon/ceramic và carbon/SiC đều là những tổ hợp khởi điểm phổ biến. Lựa chọn tốt hơn phụ thuộc vào nhiệt độ, tốc độ, hóa học nước, chất rắn, chi phí và thiết kế phớt.
Vật liệu phớt cơ khí hoạt động theo cặp mặt chà tương tác với nhau, không phải những tên vật liệu tách biệt. Hãy xác nhận chính xác cấp vật liệu, mặt đối diện, lưu chất, điều kiện bôi trơn và môi trường vận hành trước khi phê duyệt thay đổi vật liệu.
