Lắp phớt cơ khí chưa hoàn tất khi phớt mới vừa lên trục. Kết quả tin cậy phụ thuộc thao tác sạch, định vị dọc trục chính xác, hệ hỗ trợ được chuẩn bị và khởi động có kiểm soát. Vì vậy, kỹ thuật viên cần coi lắp đặt là một trình tự liên tục từ kiểm tra bơm đến đưa vào vận hành và theo dõi thường kỳ.
Hướng dẫn này đi theo trình tự đó cho phớt bơm, đồng thời tách phớt rời khỏi cartridge vì cách định vị khác nhau. Hãy sử dụng bản vẽ bơm, bản vẽ phớt và hướng dẫn nhà sản xuất khi chúng quy định kích thước, dung sai, trị số siết hoặc trình tự.
Lắp đặt và bảo dưỡng phớt cơ khí: danh sách kiểm tra nhanh
- Xác nhận đúng phớt: kiểm tra model, cỡ trục, mặt tĩnh, chiều dài làm việc, vật liệu và yêu cầu hỗ trợ.
- Kiểm tra bơm: kiểm tra trục hoặc ống lót, ổ trục, độ đảo, căn chỉnh và tình trạng buồng phớt.
- Chuẩn bị chi tiết sạch: bảo vệ mặt chà đã rà phẳng, tránh hỏng vòng O hoặc nhiễm bẩn.
- Lắp phớt đúng: dùng chiều dài làm việc quy định cho phớt rời hoặc trình tự cơ cấu định vị cần thiết cho cartridge.
- Nối hệ hỗ trợ: xác nhận đường flush, làm mát, xả khí, buffer hoặc barrier khi cần.
- Mồi và xả khí trước khi khởi động: tránh chạy khô và xác nhận dòng hỗ trợ cần thiết trước khi trục quay.
- Theo dõi sau khởi động: kiểm tra rò rỉ, nhiệt độ, rung động, tiếng ồn và tình trạng hệ hỗ trợ.
- Ghi bằng chứng bảo trì: giữ chi tiết phớt hỏng, dạng vết mòn và dữ liệu vận hành trước khi thay.
Quy trình lắp cụ thể, kích thước, mô-men siết và yêu cầu bảo dưỡng phải luôn theo hướng dẫn nhà sản xuất bơm và phớt cho đúng thiết bị.
Trước khi lắp phớt cơ khí
Lắp đặt tốt bắt đầu trước khi mở bao bì. Đầu tiên cô lập bơm, xả áp, tháo hoặc thu giữ môi chất và tuân thủ quy trình khóa cô lập tại cơ sở. Tiếp theo xác nhận phớt thay thế phù hợp bơm và điều kiện sử dụng.
Xác nhận đúng phớt
Kiểm tra model phớt, đường kính trục hoặc ống lót, mặt tĩnh, chiều dài làm việc, chiều quay nếu liên quan, vật liệu mặt chà, elastomer và hệ hỗ trợ cần thiết. Nếu chưa chắc, dùng hướng dẫn lựa chọn phớt cơ khí trước khi lắp. Phớt trượt vừa lên trục không tự động là loại thay thế đúng.
Cũng đối chiếu mặt tĩnh mới với mặt cũ và thân bơm. Khác chiều dày hoặc kiểu lắp có thể thay đổi vị trí dọc trục. Với phớt rời, chiều dài làm việc đặc biệt quan trọng vì nó xác lập độ nén lò xo và tải mặt thiết kế.
Kiểm tra bơm và trục
Kiểm tra trục hoặc ống lót có ăn mòn, ba via, vai sắc, rãnh then, ren, rãnh mòn và hư hỏng khác không. Kiểm tra tình trạng ổ trục, chuyển động trục, độ đảo và căn chỉnh khi cần. Tuy nhiên, không áp dụng một dung sai chung cho mọi bơm; dùng yêu cầu nhà sản xuất bơm, phớt hoặc thông số thiết bị.
Phớt mới không sửa được ổ trục mòn, trục cong hoặc lệch tâm nghiêm trọng. Vì vậy, khắc phục vấn đề máy trước khi lắp. Tài liệu hướng dẫn về độ đảo và sai lệch đồng trục hữu ích khi rò lặp lại gợi ý lỗi thiết bị.

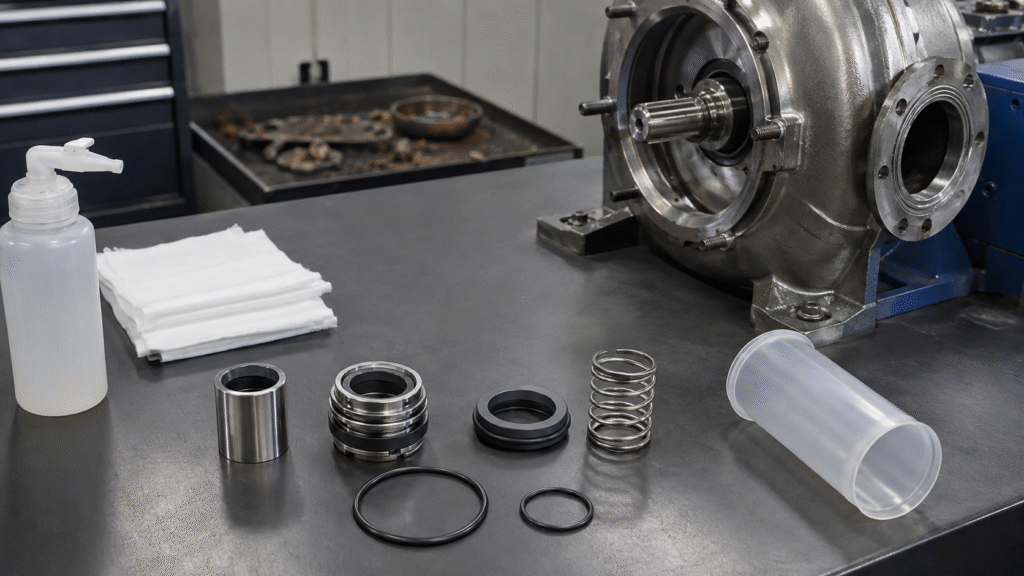

Chuẩn bị khu vực làm việc sạch
Mặt phớt là bề mặt được rà phẳng chính xác. Bụi, xơ, phoi kim loại, dấu tay, vật liệu gioăng cũ và cặn hóa chất khô có thể giữ hai mặt tách nhau hoặc xước vệt làm kín. Vì vậy, che chi tiết mới đến khi cần và dùng bề mặt làm việc sạch.
Không đặt mặt đã rà lên bàn bẩn. Giữ chi tiết gỉ, gioăng cũ và dụng cụ nhiễm bẩn cách xa phớt mới. Thao tác sạch bảo vệ bề mặt làm kín chính.
Chuẩn bị trục, ống lót và buồng phớt
Loại bỏ vật liệu gioăng cũ, gỉ và cặn mà không làm hỏng mặt định vị. Xử lý ba via, bảo vệ ren hoặc rãnh then có thể cắt chi tiết làm kín phụ. Sau đó vệ sinh trục, ống lót, buồng phớt, mặt nắp và lỗ mặt tĩnh bằng phương pháp không để cặn.
Kiểm tra vai và lỗ định vị trước khi lắp. Nếu ăn mòn hoặc mài mòn đã thay đổi bề mặt lắp, sửa tình trạng thiết bị trước. Không ép phớt qua ống lót hỏng hoặc dùng chính phớt đẩy qua vật cản.
Thao tác đúng với mặt chà và elastomer
Thao tác đúng ngăn nhiều lỗi lắp trước khi chúng xảy ra. Vật liệu mặt có thể giòn, còn elastomer có thể bị cắt, xoắn, trương nở hoặc nhiễm bẩn. Vì vậy, xử lý từng chi tiết theo chức năng, không như chi tiết cơ khí bơm thông thường.
Bảo vệ mặt chà đã rà phẳng
Tránh chạm tay trần vào mặt chà. Không dùng giấy nhám, vải bẩn hoặc tùy tiện làm sạch bằng chất mài. Thực hiện phương pháp vệ sinh của nhà sản xuất và dùng vật liệu sạch, không để cặn. Bảo vệ chi tiết carbon, ceramic, silicon carbide và tungsten carbide khỏi va đập hoặc lực không đều.
Không mặc định bôi mỡ mặt chà chính. Một số quy trình yêu cầu làm ướt bằng chất sạch, số khác yêu cầu giữ sạch trước khởi động. Vì vậy, làm theo hướng dẫn riêng của phớt, không áp dụng một quy tắc cho mọi loại.
Lắp vòng O không gây hỏng
Xác nhận mỗi vòng O hoặc chi tiết làm kín phụ đúng vật liệu và cỡ. Bảo vệ khỏi ren, rãnh then, ba via và vai sắc. Khi lắp, tránh cuộn, xoắn, kẹp hoặc cắt vì hư hỏng elastomer ẩn có thể gây rò ngay.
Chỉ dùng chất bôi trơn lắp ráp ở nơi nhà sản xuất cho phép. Chất đó cũng phải phù hợp elastomer và quá trình. Không mặc định mọi vòng O đều cần mỡ. Tài liệu hướng dẫn vật liệu phớt cơ khí có thể cung cấp chỉ dẫn tương thích sâu hơn khi chưa rõ vật liệu.
Lắp mặt tĩnh
Vệ sinh lỗ mặt tĩnh và xác nhận mặt lắp không còn cặn hoặc vết hỏng nhô. Sau đó dùng dụng cụ phù hợp tác lực lên đúng bề mặt để lắp mặt tĩnh vuông vắn. Không gõ trực tiếp lên mặt chính xác hoặc dồn lực mạnh một bên.
Kiểm tra đệm chén cao su, vòng O, gioăng hoặc chi tiết phụ không bị cuộn, cắt hay đùn. Mặt tĩnh nghiêng cần tháo và sửa đúng, không kéo vào vị trí bằng cách siết nắp về sau.

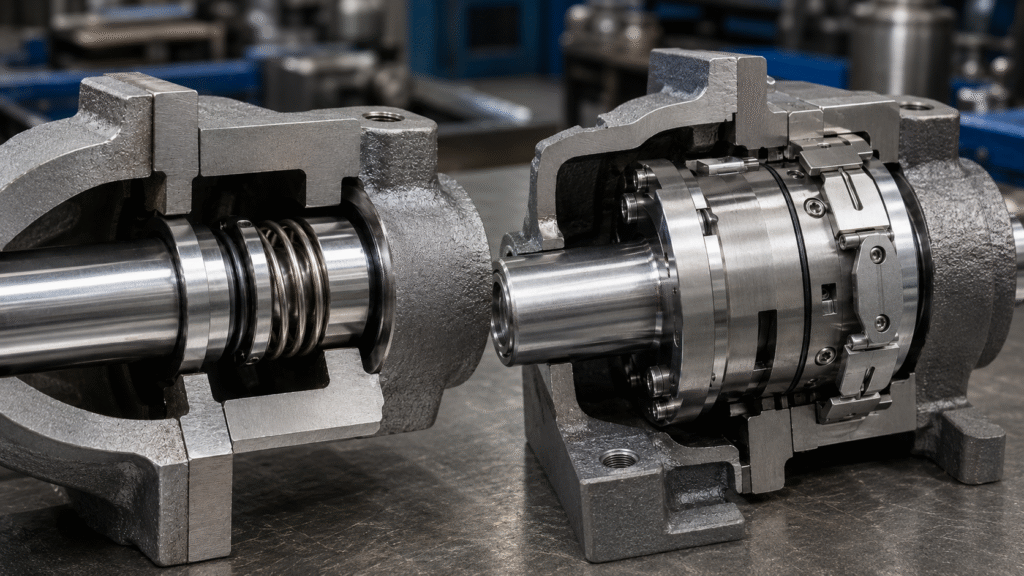

Lắp phớt cơ khí dạng rời
Phớt rời có phần quay và phần tĩnh lắp riêng. Khác cartridge, nó không theo một phương pháp kẹp định vị dùng chung. Vì vậy, vị trí lắp phải được xác định bằng bản vẽ phớt, thông số bơm, vai định vị hoặc chiều dài làm việc quy định.
Xác nhận chiều dài làm việc
Chiều dài làm việc quyết định vị trí dọc trục phần quay và độ nén lò xo tương ứng. Nén quá nhiều có thể tăng tải mặt, ma sát, nhiệt, mòn hoặc thậm chí làm các vòng lò xo chạm cứng. Nén quá ít có thể giảm lực đóng và khiến tiếp xúc mặt không ổn định hoặc rò rỉ.
Vì vậy, không ước lượng vị trí bằng mắt hoặc bằng cách “siết lò xo”. Đặt phớt đúng thiết kế. Lắp đặt phải tái tạo hình học dự kiến, không tạo thêm lực ép với hy vọng kín hơn.
Định vị cụm quay
Đặt phần quay cẩn thận lên trục hoặc ống lót đã chuẩn bị. Bảo vệ elastomer khi đi qua vai, ren và rãnh then. Sau đó định vị cụm từ đúng vai, kích thước tham chiếu hoặc bản vẽ, rồi cố định cơ cấu truyền động của thiết kế đó.
Lò xo đơn, nhiều lò xo, ống xếp cao su, vòng và thiết kế vít hãm truyền động khác nhau. Vì vậy, không mặc định mọi phần quay dùng cùng cách giữ.
Lắp và siết nắp phớt
Đặt đúng gioăng nắp hoặc chi tiết làm kín tĩnh, rồi áp nắp vuông vắn vào buồng. Bắt chi tiết siết đều và siết dần theo hình chữ thập. Dùng mô-men và trình tự của nhà sản xuất bơm hoặc phớt, không sao chép từ bơm khác.
Siết không đều có thể làm nghiêng nắp hoặc mặt tĩnh và thay đổi tải mặt. Vì vậy, xác nhận nắp áp đều quanh chu vi.
Lắp phớt cơ khí cartridge
Cartridge thường được lắp sẵn và thiết lập quan hệ mặt chà bên trong tại nhà máy. Kẹp, tấm hoặc miếng căn có thể giữ quan hệ đó khi lắp. Vì vậy, giữ các cơ cấu theo yêu cầu hướng dẫn cartridge khi đưa cụm lên trục và lắp nắp.
Tiếp theo cố định nắp, xác lập vị trí rotor cuối và khóa vòng truyền động theo trình tự nhà sản xuất. Chỉ tháo hoặc nhả cơ cấu định vị tại giai đoạn quy định cho phớt đó. Sau đó xác nhận quay tự do khi quy trình thiết bị cho phép. Để xem chi tiết, dùng hướng dẫn lắp phớt cartridge thay vì áp dụng cách định vị của phớt rời.
Nối hệ flush, làm mát hoặc barrier
Lắp phớt chưa hoàn tất khi nắp đã siết. Nối đường flush, làm mát, quench, xả khí, xả đáy, buffer hoặc barrier cần thiết theo bố trí đã duyệt. Kiểm tra chiều dòng, van, nguồn chất lỏng hỗ trợ, xả khí và yêu cầu áp suất khi áp dụng.
Không sao chép đường ống bơm bên cạnh khi chưa xác minh. Ứng dụng khác có thể cần điều kiện hỗ trợ khác. Tài liệu API 682 về các phương án flush phớt giải thích bố trí phía môi chất phổ biến, còn việc lắp phải theo bản vẽ đường ống đã duyệt.
Danh sách kiểm tra phớt trước khởi động
Trước khi cấp điện bơm, xác nhận:
- Bơm và phớt được lắp theo bản vẽ.
- Trục quay tự do khi được phép quay tay.
- Bơm và buồng phớt có đủ chất lỏng cần thiết.
- Khí bị giữ đã được xả.
- Các hệ flush, làm mát, quench, buffer hoặc barrier cần thiết đang hoạt động.
- Van ở đúng vị trí khởi động.
- Chiều quay đã được xác nhận bằng phương pháp được phê duyệt.
- Cơ cấu định vị cartridge đã được xử lý theo hướng dẫn.
- Không có dấu hiệu kẹt, cọ xát, chi tiết lỏng hoặc ứng lực đường ống.
Những kiểm tra này bảo vệ phớt khi chuyển từ lắp ráp sang vận hành.

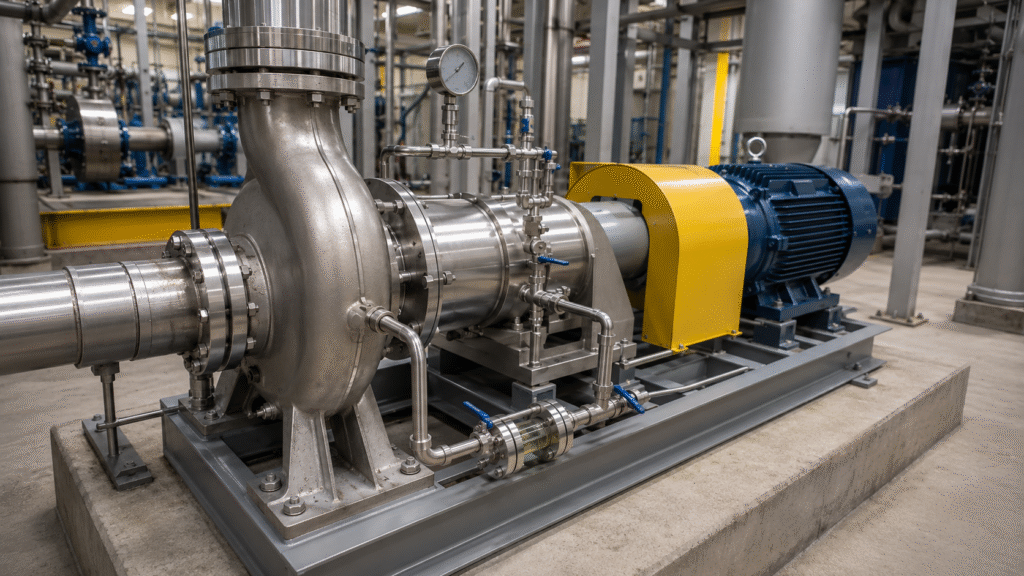

Đưa vào vận hành và khởi động lần đầu
Khởi động hệ hỗ trợ trước bơm chính theo trình tự khi có quy định. Nạp và xả khí bơm cùng buồng phớt để mặt bôi trơn bằng chất lỏng không bắt đầu trong trạng thái khô. Mất màng làm tăng nhanh ma sát và nhiệt. Bài viết về điều gì xảy ra khi phớt cơ khí chạy khô giải thích chi tiết cơ chế đó.
Khi khởi động, quan sát rò rỉ, nhiệt vùng phớt, rung động, tiếng ồn lạ, tình trạng hệ hỗ trợ và diễn biến áp suất hoặc lưu lượng bơm. Không tự đặt thời gian theo dõi hoặc tốc độ nhỏ giọt chấp nhận dùng chung. Nếu rò nhìn thấy tiếp diễn, nhiệt tăng nhanh hoặc rung bất thường, làm theo quy trình nhà sản xuất hoặc cơ sở và điều tra, không mặc định phớt cần vài ngày để “chạy rà”.
Bảo dưỡng phớt khi vận hành
Bảo dưỡng thường kỳ nên tập trung vào thay đổi. Theo dõi rò nhìn thấy, cặn, nhiệt bất thường, rung, tiếng ồn, đường hỗ trợ tắc, bộ lọc bẩn nếu có và điều kiện quá trình thay đổi. Cũng kiểm tra ổ trục và căn chỉnh khi đặc tính vận hành thay đổi.
Ghi dạng rò, xu hướng nhiệt, tình trạng hỗ trợ và thay đổi quá trình gần đây. Nếu có vấn đề sau khi lắp, tài liệu về phớt cơ khí rò rỉ sau lắp đặt giúp phân biệt lỗi định vị với vấn đề bơm hoặc vận hành. Điều chỉnh lặp lại khi chưa chẩn đoán có thể phá hủy bằng chứng hữu ích.
Cần kiểm tra gì khi đại tu bơm?
Đừng bỏ ngay phớt cũ. Kiểm tra vệt mòn, xước, sứt, nứt nhiệt, cặn, elastomer trương nở hoặc hóa cứng, lò xo ăn mòn, ống lót mòn và mặt tĩnh hỏng. Chụp dạng vết bất thường trước khi vệ sinh.
Phớt hỏng có thể cung cấp bằng chứng nguyên nhân. Mòn không đều có thể gợi ý vấn đề chuyển động hoặc căn chỉnh, còn cặn có thể chỉ nhiễm bẩn hoặc tuần hoàn kém. Vì vậy, giữ bằng chứng trước khi lắp phớt tiếp theo.
Các lỗi lắp phớt cơ khí thường gặp
Lỗi phổ biến gồm lắp sai phớt, làm bẩn hoặc chạm mặt chà, cắt vòng O, dùng chất bôi trơn không tương thích và đặt sai chiều dài làm việc. Lỗi khác gồm mặt tĩnh nghiêng, siết nắp không đều hoặc nén lò xo phớt rời quá mức.
Lỗi cartridge khác với phớt rời. Tháo kẹp sai giai đoạn có thể làm lệch quan hệ đặt sẵn. Kỹ thuật viên cũng có thể quên đường hỗ trợ, để khí bị giữ, khởi động khô hoặc bỏ qua ổ trục mòn và độ đảo. Lắp đúng phụ thuộc kiểm soát toàn bộ trình tự.
Câu hỏi thường gặp về lắp phớt cơ khí
Có thể lắp phớt rời bằng kẹp định vị cartridge không?
Không có quy tắc chung cho phép làm vậy. Phớt rời thường cần chiều dài làm việc hoặc vị trí dọc trục theo bản vẽ hay thiết kế bơm. Cơ cấu định vị cartridge thuộc các cụm được thiết kế để dùng chúng.
Có nên bôi trơn mọi vòng O trước khi lắp không?
Không. Chỉ dùng chất và phương pháp được phê duyệt cho elastomer, quá trình và thiết kế phớt. Một số vị trí cần bôi trơn, nhưng chất không phù hợp hoặc lượng quá nhiều có thể hỏng elastomer hoặc làm bẩn mặt chà.
Bu lông nắp phớt nên siết chặt đến đâu?
Dùng mô-men và trình tự nhà sản xuất bơm hoặc phớt yêu cầu. Không có mô-men chung đáng tin cho mọi nắp, bu lông, gioăng, vật liệu và kết cấu bơm. Tuy nhiên, siết dần và đều giúp nắp vuông vắn.
Có thể chạy bơm thoáng qua để kiểm tra chiều quay không?
Chỉ dùng phương pháp kiểm tra chiều quay được hướng dẫn thiết bị và phớt cho phép. Phớt bôi trơn bằng chất lỏng không nên chịu khởi động khô có thể tránh được. Xác nhận mồi, xả khí, hệ hỗ trợ và chiều quay an toàn trước vận hành bình thường.
Phớt mới có cần rò trong giai đoạn chạy rà không?
Không mặc định rò nhìn thấy liên tục là điều kiện chạy rà cần thiết. Đặc tính rò phụ thuộc phớt và ứng dụng. Nếu rò kéo dài, tăng dần hoặc kèm nhiệt hay rung, làm theo quy trình áp dụng và kiểm tra nguyên nhân.
Lắp phớt thành công khi đúng phớt được lắp vào bơm có tình trạng cơ khí tốt trong điều kiện sạch và kiểm soát. Định vị phớt rời theo chiều dài làm việc, lắp cartridge theo trình tự cơ cấu định vị, chuẩn bị mọi hệ hỗ trợ và bảo vệ mặt khỏi chạy khô. Cuối cùng theo dõi bơm và giữ bằng chứng trong bảo trì để phân biệt chất lượng lắp với vấn đề máy hoặc quá trình.
