Các phương án flush phớt theo API 682 giúp kiểm soát môi trường quanh mặt chà cơ khí. Plan 11, Plan 21 và Plan 23 đều sử dụng chất lỏng công nghệ để hỗ trợ phớt đơn, nhưng cách đưa dòng và làm mát khác nhau. Chọn sai phương án có thể làm phớt quá nóng, giảm biên chống hóa hơi, tăng đóng cốc hoặc tạo tải không cần thiết cho bộ làm mát.
Cụm từ “seal flush plan” được dùng rộng rãi trong công nghiệp. Chính xác hơn, API 682 quy định các sơ đồ đường ống hỗ trợ phớt. Plan 11 và Plan 21 đưa chất lỏng từ vùng áp suất cao của bơm vào buồng phớt. Plan 23 thì tuần hoàn chất lỏng từ buồng phớt qua bộ làm mát rồi đưa trở lại.
Sự khác biệt này rất quan trọng với nước nóng, hydrocarbon và các ứng dụng nhạy cảm với nhiệt độ khác.
Các phương án flush theo API 682 được thiết kế để làm gì?
Tiêu chuẩn API 682 áp dụng cho hệ thống làm kín trục của bơm ly tâm và bơm quay, chủ yếu trong dầu khí và hóa chất. Sơ đồ đường ống không thay thế phớt cơ khí; nó tạo điều kiện vận hành để mặt chà được bôi trơn, làm mát và ổn định.
Với phớt ướt thông thường, chất lỏng quanh mặt chà phải duy trì pha phù hợp. Khi nhiệt độ tiến gần nhiệt độ sôi tại áp suất buồng phớt, hóa hơi có thể làm gián đoạn màng bôi trơn. Bài viết về hậu quả khi phớt cơ khí chạy khô giải thích vì sao mất màng chất lỏng ổn định nhanh chóng làm tăng ma sát và nhiệt.
Các sơ đồ đường ống phớt cơ khí của Flowserve mô tả Plan 11, Plan 21 và Plan 23 là các phương án phía môi chất cho phớt đơn. Các sơ đồ đường ống API của EagleBurgmann cũng phân biệt tương tự: Plan 11 dùng tuần hoàn nhờ chênh áp; Plan 21 có làm mát nhờ chênh áp; Plan 23 dùng vòng làm mát cục bộ với tuần hoàn cưỡng bức.
Vì vậy, câu hỏi không đơn giản chỉ là “phớt có cần làm mát không?”. Kỹ sư phải xác định nguồn tuần hoàn, lượng nhiệt cần loại bỏ và lượng môi chất nóng nên đưa vào buồng phớt.
Plan 11: tuần hoàn cơ bản từ đường đẩy
API Plan 11 lấy môi chất từ đường đẩy bơm, cho qua lỗ tiết lưu kiểm soát lưu lượng rồi đưa vào buồng phớt. Chênh áp giữa đường đẩy và buồng phớt tạo dòng chảy.
Trong các sơ đồ flush thông dụng, Plan 11 là một trong những cấu hình đơn giản nhất cho chất lỏng sạch, không trùng hợp. Nó không cần bộ làm mát và có ít thiết bị bên ngoài. Dòng flush đưa nhiệt ra khỏi buồng phớt, hỗ trợ xả khí ở bơm nằm ngang và có thể tăng áp suất buồng cùng biên chống hóa hơi.
Khi nào Plan 11 hoạt động tốt?
Plan 11 là điểm khởi đầu phù hợp khi chất lỏng sạch, ổn định và không quá nóng. Đường ống đơn giản, dễ kiểm tra và không cần bảo dưỡng thiết bị trao đổi nhiệt.
Tuy nhiên, lỗ tiết lưu phải đảm bảo đủ lưu lượng. Lỗ bị tắc có thể làm mất tuần hoàn và làm mát mà phớt cần. Vì thế, đội bảo trì phải theo dõi đường flush và điều tra chênh lệch nhiệt độ bất thường.
Plan 11 cũng không làm nguội môi chất lấy từ đường đẩy trước khi vào phớt. Nếu môi chất vốn đã nóng, đưa thêm chất lỏng nóng vào buồng có thể không tạo đủ biên chống hóa hơi. Khi đó Plan 21 hoặc Plan 23 có thể kiểm soát nhiệt tốt hơn.
Plan 21: Plan 11 bổ sung bộ làm mát
API Plan 21 đi theo đường cơ bản của Plan 11 nhưng có thêm bộ làm mát giữa đường đẩy và buồng phớt. Chất lỏng từ vùng áp suất cao đi qua lỗ tiết lưu và bộ làm mát rồi vào buồng ở nhiệt độ thấp hơn.
Bộ làm mát giúp tản nhiệt tốt hơn. Nhiệt độ chất lỏng thấp hơn làm tăng khoảng cách an toàn trước khi hóa hơi trong buồng phớt. Nó cũng có thể giảm nguy cơ đóng cốc với một số ứng dụng hydrocarbon nóng phù hợp.
Kỹ sư thường chọn Plan 21 cho chất lỏng sạch ở nhiệt độ cao và hệ thống nước nóng. Nó hữu ích khi nguyên lý tuần hoàn Plan 11 là phù hợp nhưng nhiệt độ dòng từ đường đẩy vào buồng quá cao.
Giới hạn chính của Plan 21
Bộ làm mát liên tục nhận chất lỏng công nghệ nóng từ vùng áp suất cao của bơm. Vì vậy, nó có thể phải loại bỏ cả nhiệt do phớt sinh ra lẫn lượng nhiệt đáng kể mang theo dòng flush.
Điều này có thể khiến tải bộ làm mát cao hơn Plan 23 được thiết kế đúng. Nhu cầu nước làm mát, bám bẩn thiết bị trao đổi nhiệt, xả khí và tổn thất áp suất cũng trở thành vấn đề bảo dưỡng quan trọng.
Vì vậy, Plan 21 không tự động là bản nâng cấp cần thiết cho mọi ứng dụng Plan 11. Chỉ dùng khi thực sự cần làm mát bổ sung và tuần hoàn dòng đường đẩy đã làm mát vẫn phù hợp với quy trình.

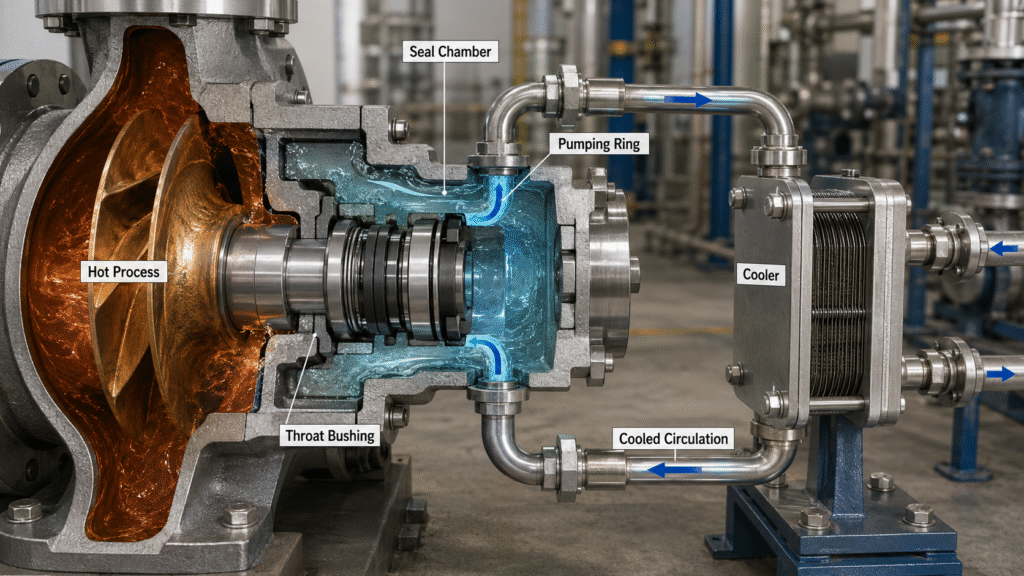

Plan 23: vòng tuần hoàn làm mát cục bộ
API Plan 23 dùng nguyên lý tuần hoàn khác. Thay vì liên tục lấy chất lỏng nóng mới từ đường đẩy, thiết bị tạo dòng bên trong tuần hoàn chất lỏng từ buồng phớt qua bộ làm mát rồi đưa trở lại buồng.
Bạc tiết lưu cổ buồng phớt có khe hở nhỏ giúp hạn chế trộn lẫn chất lỏng đã làm mát trong buồng với môi chất nóng bên trong bơm. Vì vậy, vòng làm mát tập trung kiểm soát môi trường cục bộ quanh phớt.
Đó là lý do Plan 23 có thể làm mát hiệu quả với tải bộ làm mát tương đối thấp. Nó thường gắn với nước nóng, nước cấp lò hơi, hydrocarbon nóng và các ứng dụng sạch nhiệt độ cao khác cần duy trì biên chống hóa hơi phù hợp.
Vì sao vòng bơm tuần hoàn (pumping ring) quan trọng?
Plan 23 thông thường phụ thuộc vào thiết bị tuần hoàn bên trong, thường gọi là pumping ring. Phớt cơ khí và đường ống bên ngoài phải vận hành như một vòng thủy lực thống nhất.
Sức cản đường ống quá lớn có thể làm giảm lưu lượng. Không khí bị kẹt cũng ảnh hưởng chuyển động chất lỏng và truyền nhiệt. Các điểm cao phải được xả khí đúng cách, còn bộ làm mát và đường ống cần bố trí theo thiết kế hệ thống đã được phê duyệt.
Chạy thử đúng đặc biệt quan trọng. hướng dẫn lắp đặt phớt cơ khí cần được dùng cùng bản vẽ Plan 23 của nhà cung cấp và hướng dẫn riêng cho bơm.

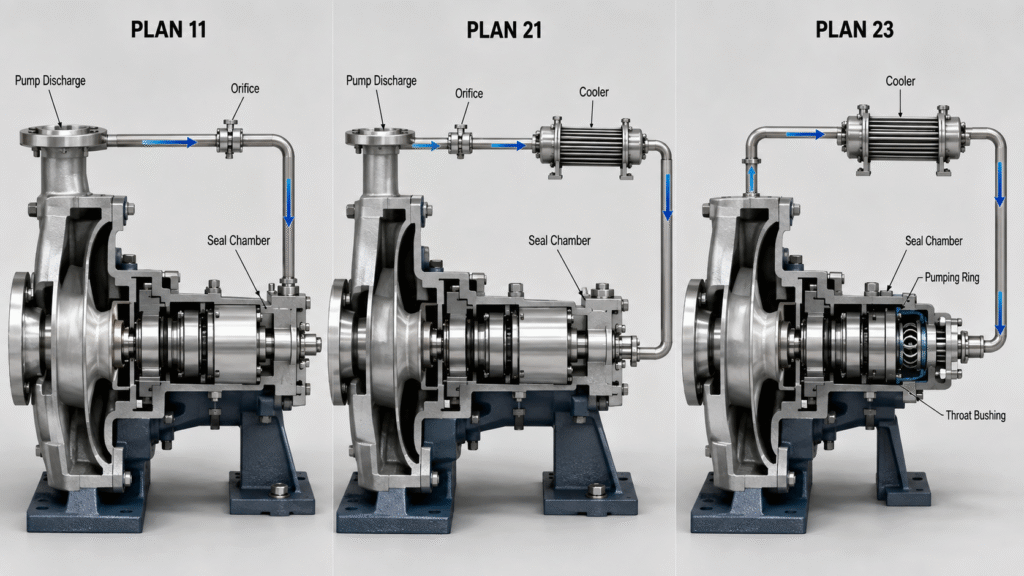

Plan 11, Plan 21 và Plan 23: bảng so sánh nhanh
| Đặc điểm | Plan 11 | Plan 21 | Plan 23 |
|---|---|---|---|
| Nguồn tạo tuần hoàn | Áp suất đường đẩy bơm | Áp suất đường đẩy bơm | Thiết bị tạo dòng bên trong |
| Bộ làm mát | Không | Có | Có |
| Đường đi chính | Đường đẩy → lỗ tiết lưu → buồng phớt | Đường đẩy → lỗ tiết lưu → bộ làm mát → buồng phớt | Buồng phớt → thiết bị tuần hoàn → bộ làm mát → buồng phớt |
| Ứng dụng ban đầu điển hình | Chất lỏng sạch nhiệt độ vừa | Chất lỏng sạch nóng hơn | Nước nóng và ứng dụng sạch nhiệt độ cao |
| Khả năng lấy nhiệt | Cơ bản | Cải thiện | Làm mát cục bộ hiệu quả |
| Tải bộ làm mát | Không có | Có thể tương đối cao | Thường thấp hơn Plan 21 |
| Vai trò bạc tiết lưu cổ buồng | Tùy ứng dụng | Tùy ứng dụng | Quan trọng để hạn chế trộn môi chất nóng |
| Vấn đề bảo trì thường gặp | Lỗ tiết lưu tắc | Lỗ tiết lưu hoặc bộ làm mát bám bẩn | Tuần hoàn kém, có khí hoặc bộ làm mát bám bẩn |
Bảng trên chỉ là tổng quan lựa chọn, không phải thông số thiết kế cuối cùng. Lưu lượng, kích thước lỗ tiết lưu, tải làm mát, đường kính ống, khe hở bạc tiết lưu và thiết bị đo phải phù hợp với bơm cùng điều kiện thực tế.
Cách chọn giữa các phương án flush
Bắt đầu từ nhiệt độ công nghệ và biên chống hóa hơi. Nếu chất lỏng sạch và vẫn duy trì pha lỏng an toàn trong buồng phớt, Plan 11 có thể cung cấp đủ tuần hoàn. Kết cấu đơn giản là lợi thế về độ tin cậy khi không cần làm mát bổ sung.
Nếu nguyên lý tuần hoàn Plan 11 là đúng nhưng nhiệt độ dòng đường đẩy quá cao, Plan 21 thêm làm mát mà không đổi nguồn tạo dòng flush. Nhờ đó, nó có thể là giải pháp trung gian thực tế.
Chọn Plan 23 khi cần kiểm soát nhiệt cục bộ mạnh hơn và việc liên tục làm mát môi chất nóng mới từ đường đẩy sẽ tạo tải không cần thiết. Điều này đặc biệt phù hợp với nước nóng và ứng dụng cấp lò hơi.
Không chọn chỉ dựa vào nhiệt độ
Độ sạch môi chất rất quan trọng. Plan 11, 21 và 23 nhìn chung dùng cho chất lỏng sạch, không trùng hợp. Hạt rắn có thể làm tắc lỗ tiết lưu, bám bẩn bộ làm mát, hỏng mặt chà hoặc cản trở tuần hoàn Plan 23.
Cách bố trí phớt cũng quan trọng. So sánh này tập trung vào hỗ trợ phía môi chất cho phớt đơn thông thường. Nếu chất lỏng cần thêm ngăn chứa hoặc cách ly, hãy xem so sánh phớt cơ khí đơn và phớt kép trước khi kết luận hệ thống tuần hoàn cho phớt đơn là đủ.
Cuối cùng, phải kiểm tra áp suất, áp suất hơi, độ nhớt, tốc độ trục, vật liệu mặt chà, nguồn nước làm mát, điều kiện khởi động và hình học buồng phớt. Sơ đồ đường ống phải phù hợp toàn bộ hệ thống vận hành.
Các sai lầm thường gặp với Plan 11, Plan 21 và Plan 23
Sai lầm đầu tiên là coi Plan 21 luôn tốt hơn Plan 11. Bộ làm mát bổ sung khả năng lấy nhiệt nhưng cũng thêm thiết bị, tổn thất áp, yêu cầu xả khí và bảo dưỡng. Nếu Plan 11 đã tạo môi trường ổn định, độ phức tạp này có thể không mang lại nhiều lợi ích.
Sai lầm thứ hai là coi Plan 23 chỉ là Plan 21 được làm mát tốt hơn. Nguyên lý thủy lực khác nhau: Plan 21 lấy chất lỏng từ đường đẩy; Plan 23 tuần hoàn liên tục chất lỏng cục bộ quanh buồng phớt qua thiết bị tạo dòng và bộ làm mát.
Sai lầm thứ ba là bỏ qua điều kiện khởi động. Vòng làm mát còn khí không thể hoạt động đúng thiết kế. Van đóng, lỗ tiết lưu tắc, bộ trao đổi nhiệt bám bẩn hoặc đường ống nối sai cũng có thể làm mất làm mát, cuối cùng góp phần gây hư hỏng phớt cơ khí do nhiệt.
Cuối cùng, không sao chép sơ đồ đường ống từ bơm khác khi chưa xem dữ liệu vận hành. Hai bơm dùng cùng môi chất vẫn có thể khác áp suất, tốc độ, hình học buồng, nhiệt sinh ra và cổng kết nối.
Đội bảo trì cần theo dõi những gì?

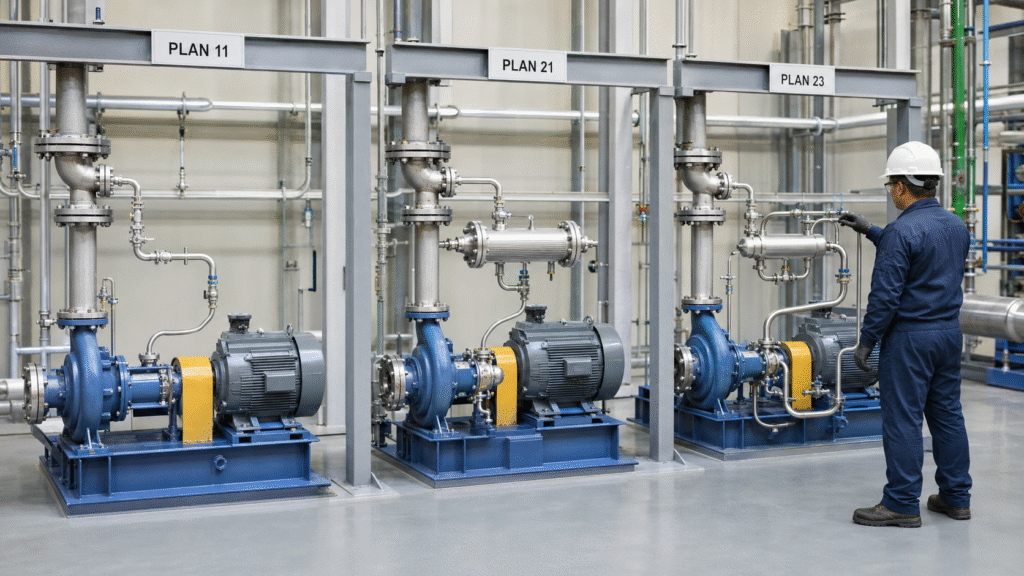

Với Plan 11, xác nhận đường flush thông và lỗ tiết lưu không tắc. Kiểm tra nhiệt độ giúp phát hiện mất tuần hoàn. Đồng thời quan sát cặn trong buồng và đường ống.
Với Plan 21, đưa hiệu suất bộ làm mát vào quy trình bảo dưỡng. Theo dõi nhiệt độ đầu vào/ra, chất lượng nước làm mát, mức bám bẩn và tắc dòng. Xả khí ở các điểm cao trước khi vận hành.
Với Plan 23, xả hết khí trong vòng tuần hoàn và xác minh thiết bị tạo dòng đủ lưu lượng. Kiểm tra bạc tiết lưu cổ buồng và bộ làm mát. Khi quy trình yêu cầu, kỹ sư cũng có thể bổ sung thiết bị như bộ tách từ.
Hiện tượng phớt cơ khí rò rỉ sau khi lắp có thể do hệ thống hỗ trợ cài đặt sai cũng như do phớt hỏng. Vì vậy, chẩn đoán phải kiểm tra vị trí van, đường dòng, áp suất, nhiệt độ và kết nối đường ống trước khi thay phớt.
Câu hỏi thường gặp
Plan 21 có luôn tốt hơn Plan 11 không?
Không. Plan 21 kiểm soát nhiệt bổ sung nhưng Plan 11 đơn giản hơn. Với chất lỏng sạch, nhiệt độ vừa và biên chống hóa hơi đủ, Plan 11 có thể kinh tế và dễ bảo dưỡng hơn.
Vì sao Plan 23 thường được ưu tiên cho nước nóng?
Plan 23 tuần hoàn và làm mát chất lỏng quanh buồng phớt thay vì liên tục làm mát dòng mới từ đường đẩy. Nếu tuần hoàn hiệu quả và có bạc tiết lưu phù hợp, nó có thể giữ vùng phớt mát hơn với tải bộ làm mát tương đối thấp.
Plan 23 có cần một bơm ngoài không?
Thông thường, tuần hoàn do thiết bị tạo dòng gắn với phớt cơ khí thực hiện. Kết cấu cụ thể phụ thuộc nhà sản xuất. Vòng tuần hoàn phải đủ lưu lượng và kiểm soát được sức cản đường ống.
Plan 11, 21 hoặc 23 có dùng được cho bùn nhiều hạt rắn không?
Đây không phải giải pháp vạn năng cho bùn. Hạt rắn có thể làm tắc lỗ tiết lưu, bám bẩn bộ trao đổi nhiệt và phá hỏng mặt chà. Môi chất bẩn có thể cần tách hạt, flush sạch bên ngoài, sơ đồ API khác hoặc kiểu bố trí phớt khác.
Kết luận
Plan 11, Plan 21 và Plan 23 theo API 682 giải quyết các vấn đề liên quan bằng ba cách khác nhau. Plan 11 tuần hoàn đơn giản từ đường đẩy. Plan 21 làm mát dòng này trước khi vào phớt. Plan 23 tạo vòng tuần hoàn làm mát cục bộ quanh buồng phớt.
Với môi chất sạch ở nhiệt độ vừa, Plan 11 thường là giải pháp đơn giản nhất. Plan 21 hữu ích khi dòng flush đường đẩy cần làm mát. Plan 23 hấp dẫn khi dịch vụ nóng cần kiểm soát nhiệt cục bộ hiệu quả và biên chống hóa hơi lớn hơn.
Lựa chọn cuối cùng phải xét tính chất môi chất, nhiệt độ, áp suất, biên chống hóa hơi, thiết kế phớt, hình học bơm, hiệu suất bộ làm mát và khả năng bảo dưỡng hệ thống hỗ trợ tại nhà máy.
