Phớt cơ khí kép sử dụng hai cặp mặt chà để tạo thêm vùng kiểm soát giữa môi chất công nghệ và môi trường. Tuy nhiên, không phải mọi phớt kép đều có cùng hướng bố trí. Các cấu hình tandem, back-to-back và face-to-face sắp xếp hai bộ phớt khác nhau, qua đó thay đổi tác động của áp suất, chất lỏng hỗ trợ, rò rỉ, nhiệt và trạng thái chuyển tiếp lên cụm phớt.
Điểm quan trọng nhất là hướng bố trí vật lý không đồng nghĩa với chiến lược áp suất. Tandem thường gắn với hệ thống buffer không tăng áp, còn back-to-back thường gắn với barrier tăng áp; nhưng đây không phải quy tắc tuyệt đối. Nhà sản xuất có thể dùng hình học khác nhau và một số thiết kế face-to-face hoặc tandem có thể vận hành với nhiều cách áp suất.
Vì vậy, kỹ sư phải lựa chọn phớt kép dựa trên bản vẽ tổng thể và nguyên lý vận hành, không chỉ tên cấu hình.
Trước hết, phân biệt hướng bố trí phớt với API Arrangement
Trước khi so sánh ba cấu hình, cần tách hai câu hỏi. Thứ nhất: hai bộ phớt được định hướng vật lý ra sao? Thứ hai: chất lỏng ở giữa chúng có áp suất thấp hơn hay cao hơn buồng phớt?
phân loại bố trí phớt API 682 của John Crane mô tả Arrangement 2 là phớt kép có vùng trung gian ở áp suất thấp hơn buồng phớt, chứa chất lỏng hoặc khí buffer sạch. Arrangement 3 duy trì vùng trung gian ở áp suất cao hơn buồng phớt và sử dụng barrier.
Khác biệt áp suất quyết định hướng rò. Với hệ thống không tăng áp, môi chất có thể đi qua phớt trong vào vùng buffer. Với hệ thống tăng áp, barrier sạch có xu hướng rò về phía môi chất và ra phía môi trường.
Không tự động coi “tandem” là Arrangement 2 hoặc “back-to-back” là Arrangement 3. Các tổ hợp này phổ biến nhưng chỉ hướng bố trí không xác định chức năng API. Thiết kế face-to-face của AESSEAL có các cấu hình cho ứng dụng API 682 Category 2 và 3. Luôn xác nhận hình cắt và phương án hỗ trợ của nhà sản xuất.
Phớt kép tandem: hai cấp làm kín nối tiếp
Trong cấu hình tandem, hai cấp phớt đặt nối tiếp và nhìn chung cùng hướng. Một số nhà sản xuất còn gọi hình học này là face-to-back. Phớt trong làm kín môi chất chính, còn phớt ngoài tạo lớp ngăn chứa thứ cấp.
Phớt kép tandem thường dùng buffer không tăng áp. Áp suất buffer thấp hơn áp suất buồng phớt, vì vậy lượng rò nhỏ từ phớt chính đi vào vùng buffer thay vì thoát thẳng ra khí quyển. Phớt ngoài tiếp tục kiểm soát lượng rò từ vùng trung gian này.
Cách bố trí này hữu ích khi môi chất không được phép nhiễm chất lỏng barrier bên ngoài. Nó cũng cho người vận hành một vị trí kiểm soát để theo dõi rò từ phớt chính.
Điều gì xảy ra khi phớt trong bắt đầu rò?
Khi phớt chính mòn, môi chất đi vào hệ thống buffer. Mực bình chứa tăng, áp suất đổi hoặc tín hiệu giám sát khác có thể cảnh báo trước khi rò rỉ mất kiểm soát.
Tuy nhiên, phớt ngoài không phải lý do để bỏ qua hư hỏng phớt chính. Môi chất có thể làm thay đổi độ bôi trơn, áp suất hơi hoặc tính tương thích hóa học của buffer. Sản phẩm nguy hiểm còn có thể cần hệ thống thu hồi kín hoặc kiểm soát hơi.
Tandem hiệu quả nhất khi đội bảo trì hiểu hướng rò dự kiến và giám sát hệ thống hỗ trợ đúng cách.
Phớt kép back-to-back: tăng cường cách ly môi chất
Phớt kép back-to-back bố trí hai cụm làm kín theo hai hướng đối lập. Trong nhiều thiết kế truyền thống, vùng barrier nằm giữa chúng và có áp suất cao hơn buồng phớt phía môi chất.
Chênh áp này ngăn môi chất tiếp cận bề mặt làm kín trong. Barrier sạch bôi trơn mặt chà và rò có kiểm soát với lượng nhỏ qua phớt trong hướng vào môi chất. Cùng hệ thống barrier cũng hỗ trợ phớt ngoài.
Cách này phù hợp với chất lỏng mài mòn, kết tinh, trùng hợp, độc hại hoặc bôi trơn kém. Thay vì dựa vào môi chất để bôi trơn cặp mặt chà quan trọng, phớt sử dụng một chất lỏng sạch được lựa chọn.
Các sơ đồ hỗ trợ phớt kép của Flowserve thể hiện nguyên lý vận hành này trong các Plan 53A, 53B và 53C tăng áp. Plan 54 cũng có thể cung cấp nguồn barrier tăng áp bên ngoài. Hệ thống cụ thể phụ thuộc áp suất, tải nhiệt, tiện ích sẵn có và yêu cầu nhà máy.
Vì sao mất áp suất barrier nguy hiểm?
Phớt kép tăng áp phụ thuộc việc duy trì chênh áp thiết kế. Khi áp suất barrier giảm xuống dưới áp suất buồng phớt, hướng rò có thể đảo ngược.
Môi chất có thể lọt vào khoang barrier, làm hỏng mặt chà, tấn công elastomer, tắc đường tuần hoàn hoặc phản ứng không an toàn với chất lỏng barrier. Tùy kết cấu, áp suất đảo chiều cũng có thể làm xáo trộn tải mặt chà.
Vì vậy, người vận hành cần theo dõi áp suất, mức, nhiệt độ và tuần hoàn barrier. Phớt back-to-back không thể cách ly môi chất nếu hệ thống hỗ trợ mất lợi thế áp suất.
Phớt kép face-to-face: gọn nhưng phụ thuộc thiết kế
Phớt kép face-to-face hướng hai cấp làm kín về phía nhau. Cấu hình này có thể tạo cụm phớt kép gọn, nhất là cartridge thiết kế kỹ thuật tích hợp chặt không gian dọc trục, chi tiết tĩnh và đường tuần hoàn.
Tuy nhiên, không nên coi face-to-face là một chiến lược áp suất duy nhất. Các thiết kế nhà sản xuất cho thấy cùng hướng bố trí chung có thể phục vụ chế độ tăng áp hoặc không tăng áp. Các thiết kế face-to-face của AESSEAL, chẳng hạn, có những cấu hình dành cho ứng dụng API 682 Category 2 và 3.
Vì thế, ảnh catalogue không cho biết phải đi đường ống thế nào. Bản vẽ phải chỉ rõ cặp mặt chà trong, cặp mặt chà ngoài, khoang buffer hoặc barrier, giới hạn áp suất, yêu cầu chiều quay và đường tuần hoàn.
Hình học face-to-face cũng có thể thay đổi đường truyền nhiệt trong cartridge và mức tác động nhiệt giữa hai cặp mặt chà. Vì vậy, hệ thống hỗ trợ và chiến lược làm mát phải khớp toàn bộ thiết kế phớt.

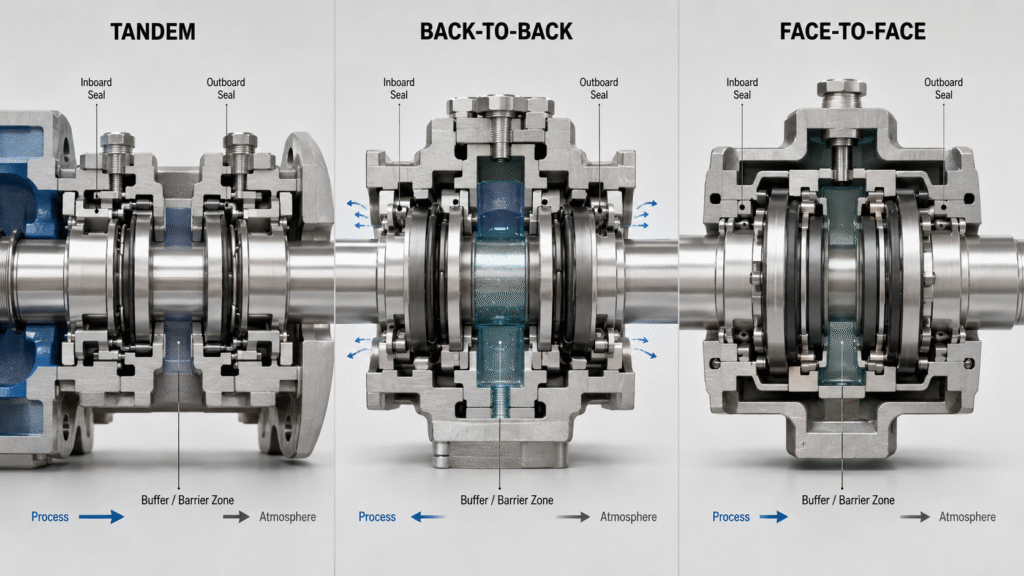

Tandem, back-to-back và face-to-face: so sánh thực tế
| Tiêu chí | Tandem | Back-to-back | Face-to-face |
|---|---|---|---|
| Bố trí vật lý tổng quát | Hai cấp nối tiếp, nhìn chung cùng hướng | Hai cấp phớt hướng ra xa nhau | Hai cấp phớt hướng vào nhau |
| Phương án áp suất thường gặp | Buffer không tăng áp | Barrier tăng áp | Có thể tăng áp hoặc không tăng áp |
| Mục đích chính | Ngăn chứa thứ cấp và giám sát rò | Cách ly môi chất bằng barrier sạch | Phớt kép gọn thiết kế chuyên dụng với chiến lược áp suất cụ thể |
| Hướng rò thường gặp | Môi chất → vùng buffer → phớt ngoài | Barrier → môi chất và barrier → khí quyển | Tùy cách bố trí áp suất |
| Vấn đề hỗ trợ quan trọng | Buffer bị nhiễm bẩn và tình trạng phớt ngoài | Mất áp suất barrier | Tuần hoàn, logic áp suất và hình học nhà sản xuất |
| Lưu ý khi lựa chọn | Không mặc nhiên coi mọi tandem đều không tăng áp | Đảo chiều áp suất có thể phá khả năng cách ly | Không suy ra nguyên lý chỉ từ ngoại hình |
Bảng này là điểm khởi đầu, không phải quy tắc thiết kế áp dụng cho mọi sản phẩm. Các hãng sử dụng kết cấu quay hoặc tĩnh khác nhau. Lò xo, đường kính cân bằng, thiết bị tuần hoàn và hướng mặt chà cũng có thể khác.
Vì thế, phải kiểm tra bản vẽ mặt cắt của phớt kép trước khi lắp đặt hoặc thay đổi đường ống.

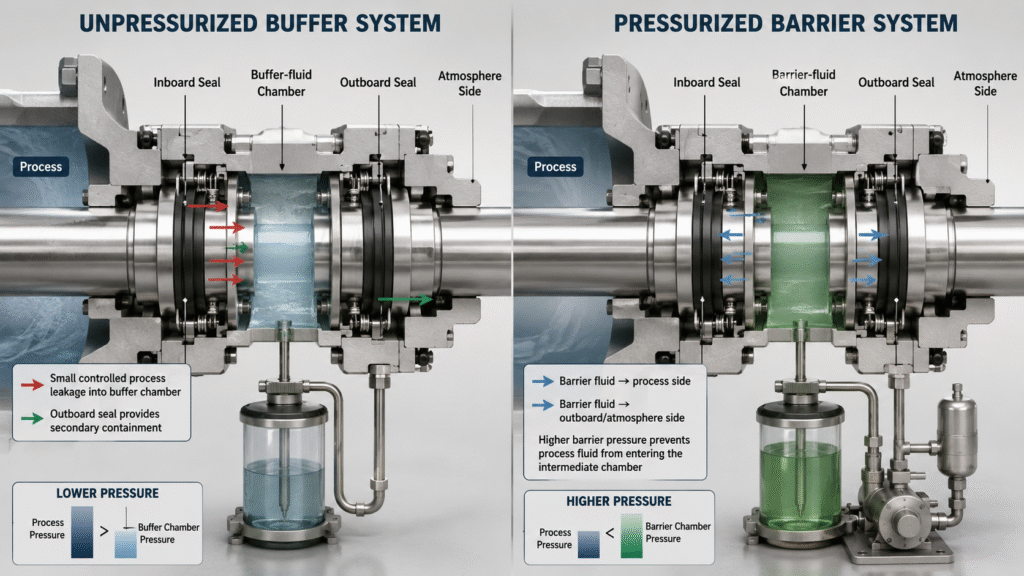

Chất lỏng buffer và barrier làm thay đổi cơ chế hư hỏng
Chất lỏng giữa hai cấp phớt có nhiệm vụ khác nhau tùy theo áp suất.
Buffer hoạt động dưới áp suất buồng phớt. Nó bôi trơn, làm mát phớt ngoài và tiếp nhận lượng rò có kiểm soát từ phía môi chất. API Plan 52 là phương án hỗ trợ thường gặp cho phớt Arrangement 2 dùng buffer dạng lỏng.
Barrier hoạt động trên áp suất buồng phớt. Nó cách ly môi chất khỏi bề mặt làm kín và cung cấp bôi trơn sạch cho phớt kép. Các Plan 53A, 53B, 53C và 54 là những phương án barrier dạng lỏng tăng áp phổ biến.
Khác biệt này quan trọng hơn tên cấu hình. Chất lỏng hỗ trợ phải tương thích với môi chất, vật liệu phớt và yêu cầu chất lượng sản phẩm. Nếu barrier rò vào trong có thể làm nhiễm bẩn thực phẩm, dược phẩm, xúc tác hoặc dòng nhạy cảm khác, cần đánh giá đặc biệt.
Hướng dẫn API 682 về các phương án flush phớt của chúng tôi giải thích cách Plan 11, 21 và 23 phía môi chất kiểm soát môi trường phớt đơn. Hệ thống kép bổ sung một khoang khác và cần chiến lược buffer hoặc barrier riêng.
Cách chọn cấu hình phớt kép phù hợp
Bắt đầu từ hậu quả rò rỉ. Nếu một lượng nhỏ môi chất được phép vào hệ thống buffer có giám sát nhưng không được thoát khí quyển, tandem không tăng áp có thể phù hợp. Nếu phải cách ly môi chất khỏi mặt chà, phớt kép tăng áp có thể là lựa chọn tốt hơn.
Tiếp theo, xem xét tương thích công nghệ. Hạt mài, kết tinh, bôi trơn kém, trùng hợp, độc tính, bay hơi và nhiệt độ có thể khiến cần bôi trơn bằng barrier sạch. Tuy nhiên, chất lỏng barrier không được phản ứng hoặc phá hỏng sản phẩm.
Áp suất cần được chú ý đặc biệt. Ghi áp suất buồng phớt bình thường, cực đại, khi khởi động, dừng và các sự kiện đảo chiều có thể xảy ra. Không chọn phớt chỉ theo áp suất đầu đẩy bơm.
Cuối cùng, kiểm tra kích thước trục, không gian dọc trục, kích thước nắp, chiều quay, nhu cầu làm mát và tiện ích hiện có. danh mục phớt cơ khí cartridge có thể giúp lắp dễ hơn, nhưng cartridge vẫn cần đúng hướng bố trí và hệ thống hỗ trợ.
Nếu vẫn chưa chắc có cần hai phớt hay không, hãy xem so sánh phớt đơn và phớt kép trước khi đánh giá ba hướng bố trí phớt kép.
Những sai lầm thường gặp khi lựa chọn và bảo trì
Sai lầm phổ biến là sao chép cấu hình phớt từ bơm khác dù cùng bơm một hóa chất. Bơm khác nhau có thể khác áp suất buồng, tốc độ, tải nhiệt và không gian lắp.
Sai lầm khác là đặt áp suất barrier mà không xét trạng thái chuyển tiếp. Hệ thống có chênh áp đủ khi vận hành bình thường vẫn có thể mất chênh khi khởi động, dừng hoặc có sự cố công nghệ.

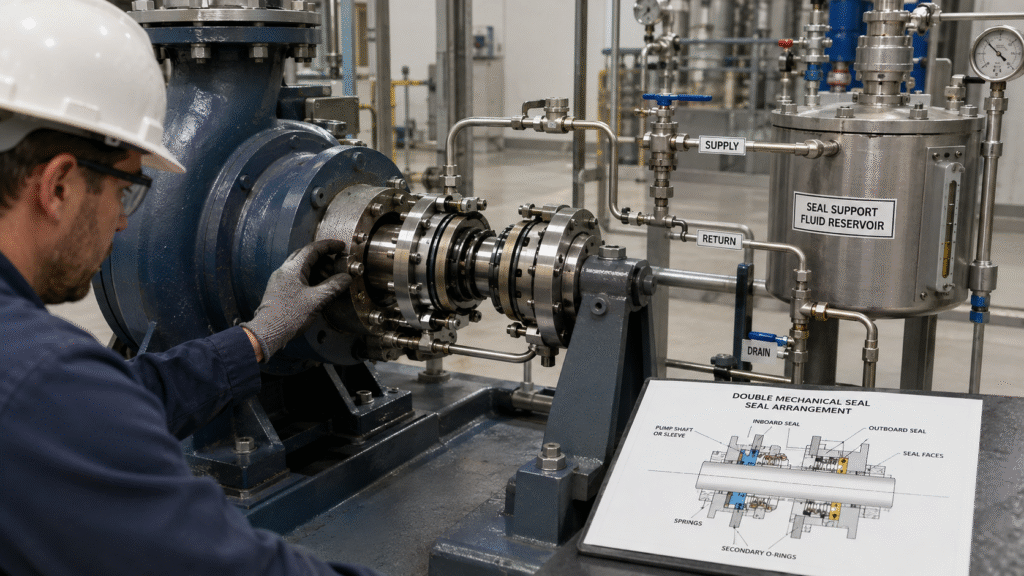

Kỹ thuật viên cũng không nên coi hệ thống hỗ trợ tách biệt khỏi phớt cơ khí. Bình cạn, đường tắc, khí kẹt, làm mát kém, chất lỏng nhiễm bẩn và van sai vị trí đều có thể làm hỏng cả hai cặp mặt chà.
Tương thích vật liệu vẫn là yếu tố thiết yếu. hướng dẫn chọn vật liệu phớt cơ khí cần bao phủ môi chất, buffer/barrier, hóa chất vệ sinh, nhiệt độ và mức nhiễm bẩn có thể xuất hiện sau khi phớt trong hỏng.
Cuối cùng, tuyệt đối không nhận dạng tandem, back-to-back hay face-to-face chỉ từ hình dáng ngoài. Khi thay phớt kép, hãy yêu cầu mặt cắt, ký hiệu cổng, yêu cầu áp suất, vật liệu mặt chà, elastomer và thông tin sơ đồ hỗ trợ.
Câu hỏi thường gặp
Phớt tandem có luôn không tăng áp không?
Không. Hình học tandem và cách bố trí áp suất là hai khía cạnh khác nhau. Tandem thường dùng buffer không tăng áp nhưng vẫn có ngoại lệ được thiết kế riêng. Phải xác nhận bản vẽ và hướng dẫn nhà sản xuất.
Back-to-back có luôn là API Arrangement 3 không?
Không. Back-to-back thường gắn với barrier tăng áp, nhưng chỉ tên hướng bố trí không chứng minh tuân thủ API Arrangement 3. Cần xác nhận áp suất barrier, phần cứng, thiết bị đo và cách bố trí phớt được quy định.
Cấu hình nào bảo vệ tốt nhất trước môi chất bẩn?
Phớt kép tăng áp được thiết kế đúng có thể ngăn môi chất bẩn hoặc bôi trơn kém tiếp cận bề mặt phớt trong quan trọng. Tuy nhiên, độ tin cậy còn phụ thuộc tương thích barrier, kiểm soát áp suất, tuần hoàn, vật liệu và quản lý hạt rắn.
Phớt kép face-to-face có dùng được barrier không?
Có. Face-to-face có thể được thiết kế cho dịch vụ tăng áp. Một số thiết kế nhà sản xuất còn hỗ trợ nhiều API Arrangement. Vì vậy, không chọn sơ đồ hỗ trợ chỉ từ hình học.
Kết luận
Tandem, back-to-back và face-to-face mô tả hướng bố trí vật lý của hai cấp phớt. Bản thân chúng không xác định chiến lược áp suất hay API Arrangement.
Tandem thường nhấn mạnh ngăn chứa với buffer áp thấp. Back-to-back thường dùng barrier áp cao để cách ly môi chất. Face-to-face có thể cho giải pháp gọn với ứng xử áp suất phụ thuộc thiết kế cụ thể.
Cách an toàn nhất để chọn phớt kép là đánh giá cùng lúc hậu quả rò, hóa học môi chất, chênh áp, chất lỏng hỗ trợ, tản nhiệt, không gian, vật liệu và trạng thái quá độ. Sau đó đối chiếu phương án cuối với bản vẽ mặt cắt và yêu cầu hệ thống hỗ trợ của nhà sản xuất.
