Xâm thực và rung động bơm có thể phá hỏng phớt cơ khí dù phớt có đúng kích thước, vật liệu và chiều dài lắp. Phớt có thể bắt đầu rò trước, nhưng nguyên nhân thực tế thường xuất phát từ bộ phận khác của bơm. Điều kiện hút kém, thủy lực không ổn định, ổ bi mòn, lệch tâm hoặc cánh bơm mất cân bằng có thể khiến cặp mặt chà phải vận hành dưới tải luôn thay đổi.
Phân biệt điều này rất quan trọng khi chẩn đoán. Thay phớt hỏng có thể tạm thời ngăn rò rỉ. Tuy nhiên, nếu bơm tiếp tục xâm thực hoặc rung, phớt mới vẫn phải chịu cùng tải và có nguy cơ hỏng lại.
Vì vậy, sửa chữa đáng tin cậy phải bắt đầu từ toàn bộ hệ thống quay và thủy lực, không chỉ chi tiết đang rò.
Xâm thực và rung động bơm có liên quan nhưng không giống nhau
Xâm thực là hiện tượng thủy lực bắt đầu khi áp suất chất lỏng cục bộ giảm đủ thấp để hình thành các khoang hơi. Khi các khoang này chuyển vào vùng áp suất cao hơn, chúng sụp đổ rất nhanh.
Tài liệu về xâm thực của KSB mô tả quá trình hình thành và sụp đổ đột ngột của các khoang hơi trong dòng chất lỏng. Ở bơm ly tâm, cửa vào cánh bơm là khu vực đáng chú ý vì áp suất cục bộ có thể giảm mạnh khi chất lỏng tăng tốc vào các kênh quay.
Bọt hơi sụp đổ tạo dao động áp suất, tiếng ồn và xói mòn. Nó còn tạo tải thủy lực không ổn định lên cánh bơm. Vì vậy, trục, ổ bi và phớt có thể rung nhiều hơn.
Ngược lại, rung động mô tả chuyển động cơ học. Xâm thực có thể gây rung, nhưng mất cân bằng, lệch tâm, ổ bi mòn, trục cong, ứng suất đường ống, lỏng liên kết, cộng hưởng và vận hành lệch điểm thiết kế cũng có thể gây ra.
Do đó, không phải mọi bơm rung đều xâm thực và không phải mọi phớt hỏng do rung đều có lỗi phía hút.
Vì sao NPSH quan trọng?
Cột áp hút dương thực (NPSH) giúp kỹ sư đánh giá biên dự phòng chống xâm thực của bơm. tài liệu NPSH của KSB giải thích rằng NPSH sẵn có phải cung cấp đủ biên hút cho bơm và điều kiện vận hành được chọn.
Tuy nhiên, kiểm tra NPSH đơn giản không nên trở thành toàn bộ chẩn đoán. Nhiệt độ chất lỏng, tổn thất đường hút, mức bể, lưu lượng, tốc độ, hình học cửa vào, khí cuốn theo và đường đặc tính thực tế đều ảnh hưởng ổn định thủy lực.
Nếu điều kiện thay đổi sau chạy thử, một bơm từng vận hành tin cậy vẫn có thể bị xâm thực về sau.

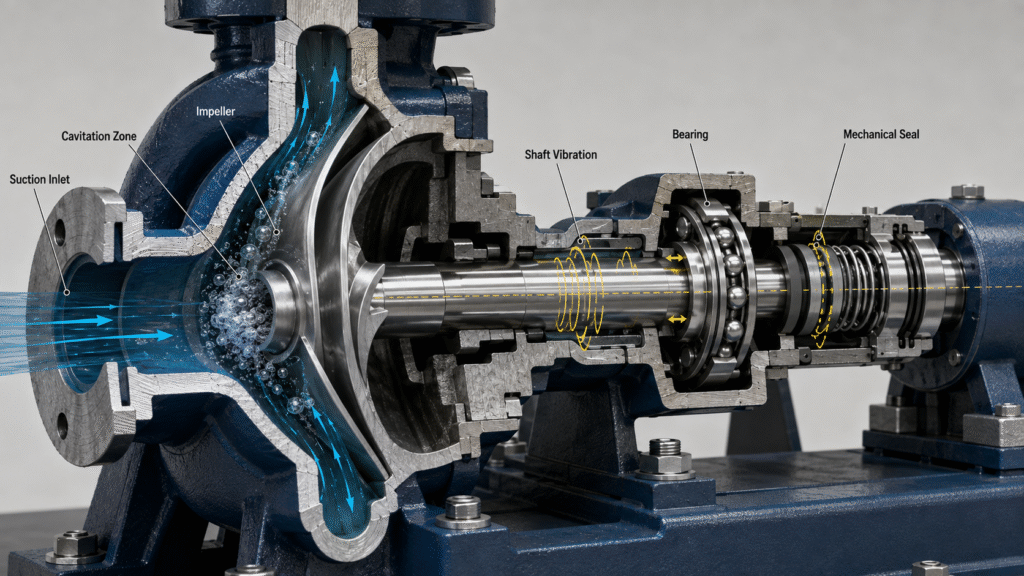

Xâm thực tác động đến phớt cơ khí như thế nào?
Các bọt hơi sụp đổ thường tác động lên bộ phận thủy lực như cánh bơm hơn là trực tiếp lên mặt chà phớt. Tuy nhiên, tác động của chúng có thể truyền qua toàn bộ cụm quay.
Dao động áp suất tạo lực thủy lực hướng kính và dọc trục thay đổi. Cánh bơm truyền các lực đó sang trục và ổ bi. Phớt cơ khí phải bù theo chuyển động trục trong khi vẫn duy trì màng chất lỏng có kiểm soát giữa hai mặt cực phẳng.
Một mức chuyển động dọc trục nhất định là bình thường ở nhiều kết cấu phớt. Nhưng chuyển động quá lớn hoặc quá nhanh là vấn đề khác. Mặt chà quay và tĩnh có thể không còn duy trì vết tiếp xúc ổn định.
Vì vậy, xâm thực và rung động có thể biến lỗi thủy lực thành lỗi làm kín dù phớt ban đầu không có khuyết tật.
Xâm thực còn có thể làm xáo trộn điều kiện buồng phớt
Bất ổn thủy lực không chỉ làm trục thay đổi vị trí. Áp suất và dòng chảy quanh buồng phớt cũng có thể dao động khi bơm vận hành không ổn định.
Nếu khí hoặc hơi tới bề mặt làm kín, khả năng bôi trơn có thể kém ổn định. Điều này khác chạy khô hoàn toàn, nhưng màng chất lỏng liên tục bị gián đoạn có thể làm tăng ma sát và nhiệt độ cục bộ.
Hướng dẫn của chúng tôi về hậu quả khi phớt cơ khí chạy khô giải thích diễn biến khi màng bôi trơn mất đi nghiêm trọng hơn.
Ngoài ra, vận hành lệch thiết kế nhiều có thể thay đổi đường tuần hoàn trong bơm. Vì vậy, kỹ thuật viên cần xem điểm vận hành và hệ thống hút khi hư hỏng phớt xuất hiện cùng tiếng ồn thủy lực bất thường.
Rung động quá mức làm hỏng mặt chà thế nào?
Phớt cơ khí cần mặt chà quay, mặt chà tĩnh, trục, nắp phớt và làm kín phụ duy trì ổn định cơ học. Rung quá mức liên tục phá vỡ mối quan hệ đó.
Các phần tử linh hoạt của phớt có thể bù chuyển động trục trong giới hạn. Tuy nhiên, chúng không thể mãi điều chỉnh cho một rotor không ổn định.
Chuyển động hướng kính nhanh có thể làm vùng tiếp xúc trên mặt chà dịch chuyển. Chuyển động dọc trục khiến mặt chà di động liên tục bù theo trục. Nếu dịch chuyển vượt khả năng bù, hai mặt có thể tách ra trong chốc lát hoặc chịu tải không đều.
Hiện tượng đó có thể gây rò rỉ, mòn nhanh, sứt mặt chà và các vùng quá nhiệt cục bộ.

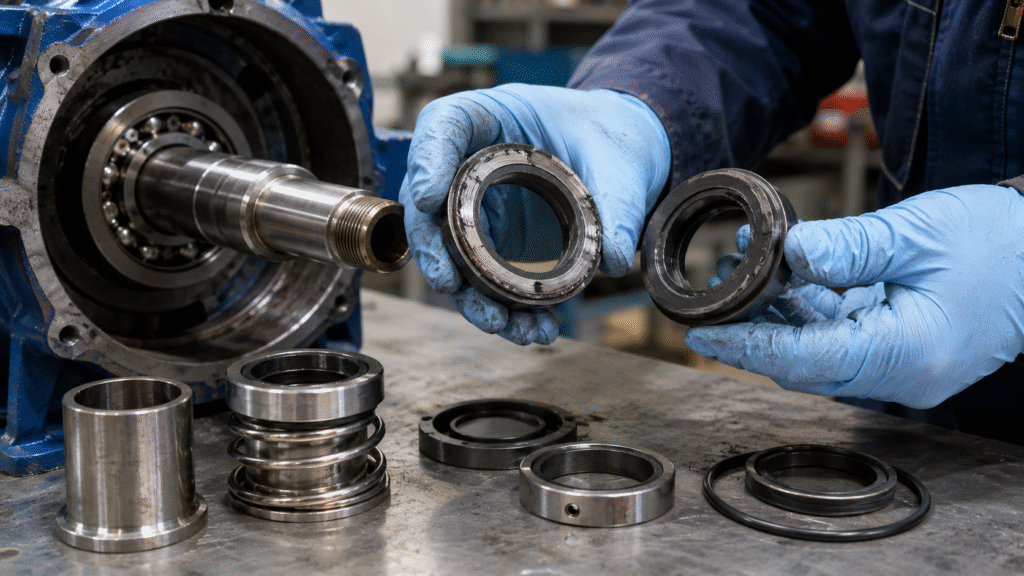

Mặt chà có thể mòn không đều hoặc sứt mép
Một bề mặt làm kín khỏe mạnh phải hình thành vết chạy nhất quán với thiết kế và ứng dụng. Trục chuyển động quá mức có thể tập trung tải lên chỉ một phần mặt chà.
Mặt carbon có thể bóng không đều, sứt hoặc mòn nhanh. Mặt chà cứng nhưng giòn có thể sứt mép khi rung hoặc va đập cơ học nghiêm trọng.
Bài so sánh vật liệu phớt cơ khí của chúng tôi giải thích vì sao ceramic, SiC, TC và carbon phản ứng khác nhau với tải cơ học, nhiệt và mài mòn.
Nâng cấp vật liệu có thể cải thiện khả năng chịu đựng trong một số ứng dụng. Tuy nhiên, đổi ceramic sang vật liệu dai hơn không thể sửa ổ bi mòn hoặc trục không ổn định.
Vòng O, ống xếp và lò xo cũng chịu chuyển động
Mặt chà chính không phải chi tiết duy nhất bị ảnh hưởng. Phớt pusher có thể dùng vòng O phụ di chuyển dọc trục hoặc ống lót khi mặt chà bù theo phương trục.
Rung liên tục có thể tăng fretting, mòn làm kín phụ, độ nhạy với cặn và chuyển động tại các bề mặt này. Ống xếp cao su cũng bị uốn lặp lại. Lò xo và chi tiết truyền động phải phản ứng với cùng chuyển động không ổn định.
Vì vậy, một bộ phớt hỏng có thể đồng thời thể hiện nhiều cơ chế hư hỏng.
Phân biệt hư hỏng do xâm thực với các nguyên nhân rung khác
Đội bảo trì không nên chẩn đoán xâm thực chỉ từ phớt rò. Hãy kết hợp triệu chứng vận hành, lịch sử bơm, dạng rung, dữ liệu thủy lực và tình trạng chi tiết sau tháo.
| Quan sát thực tế | Dấu hiệu có thể liên quan xâm thực | Điều kiện khác cần kiểm tra |
|---|---|---|
| Tiếng bơm như sỏi va đập hoặc lách tách | Gợi ý mạnh hoạt động của bọt hơi | Không khí cuốn theo, hạt rắn, chi tiết lỏng |
| Rung tăng kèm điều kiện hút kém | Xâm thực có thể góp phần | Ổ bi, căn chỉnh, mất cân bằng |
| Bề mặt cánh bơm bị rỗ | Có thể có xói mòn do xâm thực | Ăn mòn hoặc xói mòn do hạt mài |
| Phớt chỉ rò khi bơm đang chạy | Tải thủy lực không ổn định có thể ảnh hưởng phớt | Độ đảo, lệch tâm, ổ bi mòn |
| Mặt chà mòn không đều | Chuyển động trục có thể làm tải mặt chà thay đổi | Lắp đặt sai hoặc nắp phớt biến dạng |
| Phớt tiếp tục hỏng sau khi thay | Nguyên nhân gốc của bơm có thể còn | Vật liệu sai, chạy khô, flush kém |
| Mức bể thấp hoặc đường hút bị hạn chế | Biên hút giảm có thể gây xâm thực | Không khí lọt vào hoặc lưới lọc tắc |
KSB mô tả tiếng ồn xâm thực điển hình giống sỏi chuyển động trong máy trộn bê tông. Tuy nhiên, chỉ âm thanh không đủ chứng minh nguyên nhân; phải kết hợp áp suất hút, lưu lượng, rung, hiệu suất và bằng chứng kiểm tra.
Nghiên cứu trường hợp xâm thực của Sulzer cũng thể hiện mối liên hệ thực tế giữa xâm thực, rung cao, hiệu suất bơm và độ tin cậy thiết bị. Giải pháp yêu cầu thay đổi môi trường vận hành bơm thay vì liên tục thay chi tiết.

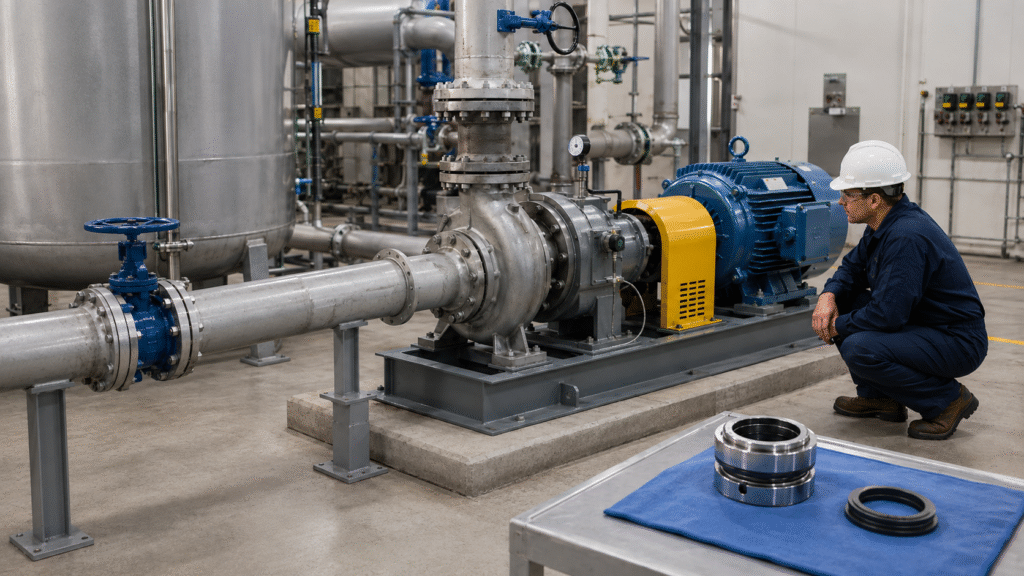

Tìm nguồn rung trước khi thay phớt
Xâm thực và rung thường xuất hiện cùng nhau, nhưng chẩn đoán phải tách nguyên nhân thủy lực khỏi nguyên nhân cơ học.
Bắt đầu từ phía hút khi nghi ngờ xâm thực. Kiểm tra mức bể, áp suất hút, nhiệt độ chất lỏng, lưới lọc tắc, van đóng một phần, đường hút bị bóp nghẹt, chiều cao hút quá lớn, không khí lọt vào và thay đổi điều kiện công nghệ.
Sau đó, so sánh lưu lượng thực với vùng vận hành dự kiến. Hoạt động quá xa vùng hiệu suất tốt nhất có thể tăng lực thủy lực và bất ổn. Hướng dẫn bơm Flowserve cảnh báo lưu lượng cao hoặc thấp bất thường có thể góp phần gây xâm thực, rung, quá nhiệt và giảm tuổi thọ thiết bị.
Tiếp theo, kiểm tra hệ thống cơ khí.
Kiểm tra ổ bi, căn chỉnh khớp nối, độ đảo trục, tình trạng trục hoặc ống lót, độ cân bằng cánh bơm, bệ móng, bu lông cố định, ứng suất đường ống và dấu hiệu lỏng liên kết. Mỗi lỗi đều có thể gây rung mà không cần xâm thực.
Khi rung đi kèm chuyển động trục không ổn định, hãy xem thêm hướng dẫn độ đảo trục và lệch tâm để phân biệt vấn đề thủy lực với lỗi trục và căn chỉnh cơ học.
Nếu phớt cơ khí rò rỉ sau khi lắp đặt chỉ khi trục quay, tình trạng bơm đặc biệt đáng chú ý. Phớt khô ráo lúc dừng nhưng rò khi chạy có thể đang chịu ảnh hưởng của độ đảo, rung, xâm thực hoặc điều kiện động khác.
Không xử lý mọi lỗi rung bằng phớt “cứng hơn”
Một cách sửa thường gặp sau nhiều lần phớt hỏng là dùng mặt chà cứng hơn, lò xo mạnh hơn hoặc cartridge đắt hơn.
Đôi khi nâng cấp thiết kế là phù hợp. Tuy nhiên, phớt không nên trở thành bộ phận đỡ cơ khí cho một bơm bị lỗi.
Hướng dẫn giám sát tình trạng thiết bị của John Crane xác định mất cân bằng, lệch tâm, xâm thực, mòn ổ bi và trục không ổn định là những tình trạng có thể tăng mòn mặt chà và nguy cơ rò.
Điều này quan trọng vì nhiều nguyên nhân gốc khác nhau có thể tạo dấu hỏng phớt giống nhau.
Ví dụ, mặt chà sứt có thể gợi ý va đập cơ học, nhưng va đập có thể bắt nguồn từ xâm thực, ổ bi hỏng, độ đảo lớn hoặc lắp sai. Tương tự, mòn không đều có thể do rung, nắp biến dạng hoặc chiều dài làm việc sai.
Chỉ dùng hướng dẫn chọn vật liệu phớt cơ khí sau khi hiểu rõ vấn đề vận hành. Chọn vật liệu dai hơn khi tải thực tế đòi hỏi, không coi nâng cấp vật liệu là cách thay thế sửa nguyên nhân gốc.
Cách phòng ngừa phớt hỏng do xâm thực và rung
Phòng ngừa bắt đầu bằng vận hành bơm ổn định. Duy trì điều kiện hút đầy đủ và xác nhận bơm làm việc trong vùng cho phép của nhà sản xuất.
Giữ lưới lọc và đường hút thông thoáng. Tránh hạn chế không cần thiết, túi khí và mối nối đường hút rò. Kiểm tra lại NPSH sẵn có khi mức bể, nhiệt độ, tốc độ bơm hoặc áp suất công nghệ thay đổi.
Tiếp theo, bảo trì cụm quay. Ổ bi, căn chỉnh, tình trạng trục, cân bằng cánh bơm, độ cứng bệ và tải đường ống đều ảnh hưởng rung tại phớt.
Với thiết bị quan trọng cần giám sát, hãy theo dõi xu hướng dữ liệu. Phép đo rung có ý nghĩa hơn khi đối chiếu nền vận hành ban đầu, điểm làm việc, áp suất, nhiệt độ và lưu lượng.
Không dựa vào một giá trị rung phổ quát cho mọi bơm. Hãy dùng giới hạn nhà sản xuất, tiêu chuẩn máy áp dụng và tiêu chí độ tin cậy tại nhà máy cho từng thiết bị.
Xem bộ phớt hỏng là bằng chứng để điều tra
Khi phớt hỏng, giữ các chi tiết cũ đủ lâu để điều tra nguyên nhân.
Ghi mặt chà nào quay, vị trí mòn, có sứt mặt hay không, vòng O có dấu fretting không và cặn có hình thành quanh bộ phận di động không. Đồng thời kiểm tra cánh bơm và ổ bi.
Ghi thời điểm rò rỉ: chỉ khi khởi động, gián đoạn lúc mức bể thấp hay liên tục ở mọi điểm làm việc sẽ gợi ý nguyên nhân khác nhau.
Lịch sử hỏng này giúp xác định xâm thực và rung đã làm hỏng phớt hay một yếu tố khác cần chú ý hơn.
Câu hỏi thường gặp
Xâm thực có thể trực tiếp làm gãy phớt cơ khí không?
Xâm thực thường bắt đầu trong đường dòng thủy lực của bơm hơn là giữa mặt chà. Tuy nhiên, nó có thể tạo dao động áp suất, rung, tải trục không ổn định và điều kiện buồng phớt xấu. Các tác động đó làm tăng mòn và rò phớt cơ khí.
Thay phớt cơ khí mới có thể hết rung không?
Không. Phớt cơ khí kiểm soát rò quanh trục quay, không sửa ổ bi mòn, lệch tâm, mất cân bằng, ứng suất đường ống, cộng hưởng hoặc bất ổn thủy lực. Phải xử lý nguồn rung trước khi kỳ vọng tuổi thọ phớt bình thường.
Xâm thực có thể gây rò phớt không liên tục không?
Có. Nếu xâm thực làm tải trục thay đổi hoặc áp suất quanh phớt mất ổn định, lượng rò có thể biến đổi theo điểm vận hành. Tuy nhiên, rò gián đoạn cũng có nguyên nhân khác, nên cần xác minh thủy lực và cơ khí trước khi kết luận do xâm thực.
Có nên dùng tungsten carbide khi bơm rung không?
Tungsten carbide có độ dai hữu ích trong ứng dụng nặng, nhưng chỉ đổi vật liệu không xử lý rung quá mức. Trước tiên, sửa tình trạng bơm. Sau đó chọn mặt chà theo môi chất, áp suất, nhiệt độ, hạt rắn, tốc độ và tải cơ học còn lại.
Làm sao phân biệt xâm thực với lỗi ổ bi?
Hãy xem toàn bộ bằng chứng. Xâm thực thường thay đổi theo điều kiện hút và lưu lượng, có thể tạo tiếng ồn thủy lực đặc trưng. Lỗi ổ bi có thể có dạng rung, thay đổi nhiệt hoặc độ rơ cơ học khác. Chẩn đoán đáng tin cậy có thể cần phân tích rung và dữ liệu hiệu suất bơm.
Kết luận
Xâm thực và rung bơm có thể gây hỏng phớt vì phớt cần điều kiện thủy lực ổn định và chuyển động trục được kiểm soát. Xâm thực tạo lực thủy lực dao động, còn rung cơ học làm xáo trộn khả năng bù mặt chà, làm kín phụ và màng làm kín.
Khi phớt tiếp tục hỏng, đừng chỉ thay phớt. Hãy kiểm tra đường hút, điểm làm việc của bơm, ổ bi, căn chỉnh, độ đảo trục, tình trạng cánh và lịch sử rung.
Bơm ổn định tạo môi trường cần thiết để phớt cơ khí đạt tuổi thọ làm việc đáng tin cậy.
