Độ đảo trục và sai lệch đồng trục thường ẩn sau một tình huống bảo trì quen thuộc: thay phớt, khởi động lại bơm rồi rò rỉ tái diễn. Phớt mới bị nghi ngờ vì đó là nơi nhìn thấy hư hỏng. Tuy nhiên, các mặt chà có thể chỉ đang phản ánh chuyển động bắt nguồn từ trục, ổ trục, khớp nối, bệ máy hoặc đường ống.
Hãy coi phớt hỏng là bằng chứng, thay vì một chi tiết dùng rồi bỏ. Hướng dẫn này lần ngược chuyển động từ vết mòn về máy, giải thích độ đảo và sai lệch đồng trục thực sự tác động thế nào đến bề mặt làm kín, dấu hiệu nào cần lưu ý khi tháo kiểm tra và kỹ thuật viên cần đo gì trước khi lắp một bộ phớt khác.
Bắt đầu từ bằng chứng, không phải phớt dự phòng
Phớt cơ khí làm việc tốt nhất khi mặt quay giữ vuông góc và ổn định so với mặt tĩnh. Hai mặt vẫn cần một màng chất lỏng rất mỏng, nhưng màng này đòi hỏi chuyển động được kiểm soát. Vì vậy, mọi chuyển động hướng kính hoặc góc ngoài ý muốn đều thay đổi điều kiện tiếp xúc mà phớt phải bù theo.
Trục cong, ổ trục mòn, nắp phớt biến dạng, ứng lực đường ống hoặc căn chỉnh khớp nối kém đều có thể phá vỡ quan hệ này. Do đó, phớt có thể chỉ rò rỉ khi trục quay. Khi dừng, phớt có thể trông khô vì các mặt chà đóng lại bình thường khi chuyển động động lực học không còn.
Phân biệt độ đảo và sai lệch đồng trục trước khi chẩn đoán
Độ đảo trục mô tả mức trục hoặc ống lót lệch khỏi đường tâm lý tưởng trong quá trình quay. Sai lệch đồng trục thường chỉ tình trạng đường tâm của các trục hoặc bộ phận máy không nằm đúng vị trí thiết kế so với nhau. Hai hiện tượng có thể đồng thời xuất hiện, nhưng không phải là một.
Ví dụ, trục thẳng vẫn có thể làm việc trong hệ bơm–động cơ căn chỉnh kém. Tương tự, khớp nối được căn chỉnh tốt không thể khắc phục đoạn trục cong gần buồng phớt. Vì vậy, kỹ thuật viên cần đo riêng độ đảo và sai lệch đồng trục trước khi quyết định sửa chữa bộ phận nào.
Trong từng vòng quay: độ đảo trục gây ra điều gì?
Hãy hình dung mặt quay hoàn thành một vòng trong khi tâm của nó dịch nhẹ qua lại. Mặt tĩnh phải bù theo chuyển động này mà vẫn duy trì màng chất lỏng ổn định. Khi chuyển động nhỏ, phớt có thể chịu được nhiễu động. Tuy nhiên, độ đảo quá lớn khiến tiếp xúc mặt chà, chiều dày màng và chuyển động lò xo thay đổi lặp lại.
Những thay đổi này xảy ra một lần trong mỗi vòng quay. Vì thế, ngay cả sai số hình học nhỏ cũng trở thành kích thích cơ học tần số cao ở tốc độ bơm thông thường. Đầu phớt có thể dịch chuyển dọc trục, chi tiết làm kín phụ có thể trượt nhiều hơn thiết kế, còn vệt tiếp xúc có thể rộng ra hoặc không đều.
Chuyển động nhỏ lặp lại dẫn đến mài mòn
Chuyển động mặt chà lặp lại có thể làm mất ổn định bôi trơn và sinh nhiệt cục bộ. Cụm quay còn có thể truyền tải tuần hoàn vào lò xo, ống xếp, chốt truyền động và vòng O. Phớt dạng pusher có thể xuất hiện mòn do vi chuyển động hoặc kẹt nếu chi tiết làm kín phụ động phải liên tục bù dịch chuyển.
Các kiểm tra dung sai máy của John Crane bao gồm độ đảo trục, độ rơ dọc trục, độ đồng tâm buồng phớt và độ vuông góc mặt buồng trước khi lắp phớt cartridge. Những kiểm tra này cần thiết vì phớt được thiết kế cho một trục quay có chuyển động được kiểm soát. Do đó, tình trạng bơm phải đáp ứng yêu cầu cụ thể của phớt và máy trước khi khởi động.
Sai lệch đồng trục bắt đầu ở khớp nối nhưng ảnh hưởng lan xa hơn
Sai lệch khớp nối không chỉ thay đổi quan hệ giữa hai moay-ơ khớp nối. Nó có thể tăng tải ổ trục, tăng rung động, làm biến đổi chuyển động trục và truyền lực vào vỏ bơm. Vì vậy, phớt vẫn có thể chịu tác động gián tiếp dù vị trí sai lệch cách đó vài centimét.
Có hai dạng cơ bản thường gặp. Lệch song song khiến các đường tâm gần như song song nhưng bị dịch vị trí. Lệch góc khiến các đường tâm tạo thành một góc. Trên thực tế, nhiều tổ máy bơm có cả hai dạng, nhất là sau khi nền bệ dịch chuyển, sửa đường ống hoặc thay động cơ.
Vì sao khớp nối mềm không bảo vệ được phớt?
Khớp nối mềm có thể chịu một mức sai lệch nhất định mà không hỏng ngay. Tuy nhiên, khả năng chịu sai lệch không có nghĩa máy nối với nó vận hành mà không phát sinh lực bổ sung. Ổ trục và trục vẫn chịu tác động của hình học lắp đặt, còn phớt chịu chuyển động động lực học tương ứng trong mỗi chu kỳ vận hành.
Hướng dẫn căn chỉnh trục của SKF liệt kê rung động tăng, ổ trục mòn sớm, khớp nối mòn và phớt cơ khí xuống cấp nhanh trong các hậu quả của căn chỉnh kém. Vì vậy, cần căn chỉnh bơm và máy dẫn động theo tiêu chí của thiết bị, không coi độ mềm của khớp nối là lý do để chấp nhận lắp đặt sai.

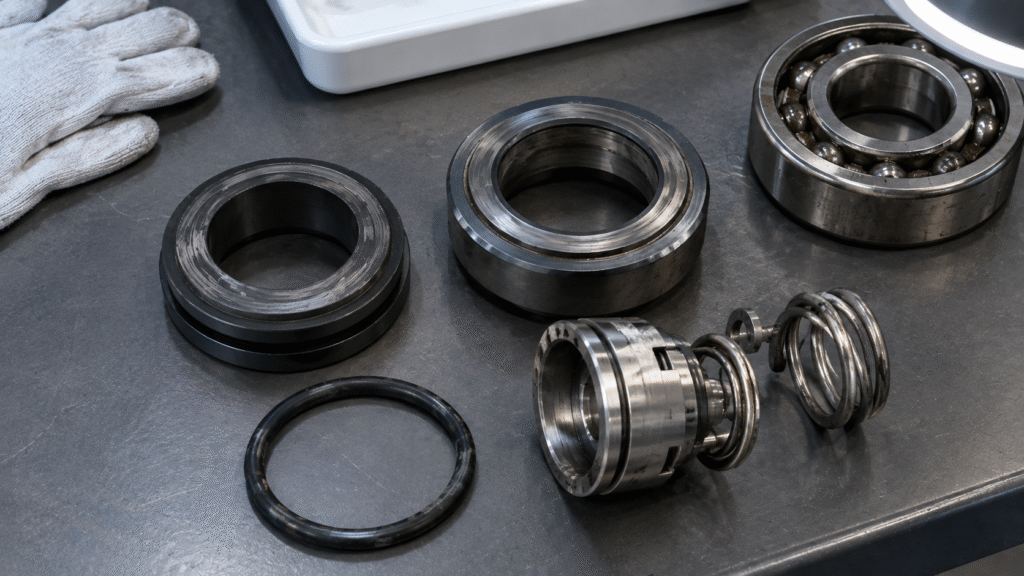

Quan sát vệt mòn trước khi vệ sinh chi tiết
Mặt chà hỏng là một bằng chứng. Trước khi vệ sinh hoặc đánh bóng, hãy chụp cả mặt quay và mặt tĩnh dưới ánh sáng đều. Đồng thời ghi lại phía tiếp xúc môi chất, vị trí các chi tiết truyền động và bơm rò rỉ khi dừng hay chỉ khi chạy.
Vệt tiếp xúc rộng có thể cho thấy hai mặt đang dịch chuyển tương đối. Vệt lệch tâm hoặc đứt quãng có thể liên quan đến độ đồng tâm, độ vuông góc hoặc chuyển động trục. Tuy nhiên, cặn bám và chạy khô cũng tạo ra những dạng vết khác, nên không được kết luận chỉ từ một dấu hiệu quan sát.
Các triệu chứng gợi ý vấn đề nằm ở máy
Hư hỏng lặp lại cần đặc biệt chú ý khi phớt thay thế đã đúng vật liệu và kích thước. Rò rỉ thay đổi theo tốc độ, tiếng ồn ổ trục bất thường, rung động tăng và mặt chà mòn không đều đều củng cố lý do kiểm tra độ đảo và sai lệch đồng trục trước.
Nếu phớt cơ khí rò rỉ sau khi lắp đặt, hãy đối chiếu thời điểm rò rỉ với tình trạng bơm. Phớt khô khi đứng yên nhưng rò khi quay có thể liên quan đến độ đảo, sai lệch đồng trục, ổ trục mòn, độ võng trục hoặc nắp phớt. Đó là lý do cần đưa độ đảo và căn chỉnh vào quy trình kiểm tra hư hỏng lặp lại. Thay mặt chà trước khi đo chuyển động có thể chỉ khiến chu kỳ hỏng bắt đầu lại.
Đo trước khi thay
Bắt đầu tại trục hoặc ống lót gần vị trí phớt, vì đánh giá độ đảo và sai lệch đồng trục cần số liệu đo. Gắn đồng hồ so lên một chuẩn cố định rồi quay trục chậm bằng tay. Số đọc cho biết tổng độ dịch chuyển chỉ thị tại điểm đo. Tuy nhiên, giới hạn chấp nhận phải lấy từ nhà sản xuất bơm hoặc phớt vì thiết kế và tốc độ thiết bị khác nhau.
Tiếp theo, kiểm tra dịch chuyển dọc trục và quan hệ giữa trục với buồng phớt. Cũng cần xác nhận độ vuông góc mặt nắp phớt và độ đồng tâm buồng nếu thiết kế phớt yêu cầu. Hướng dẫn lắp phớt cơ khí tổng quát có thể giúp tổ chức các bước kiểm tra tình trạng máy trước khi lắp ráp.
Căn chỉnh đồng trục cần phép đo riêng

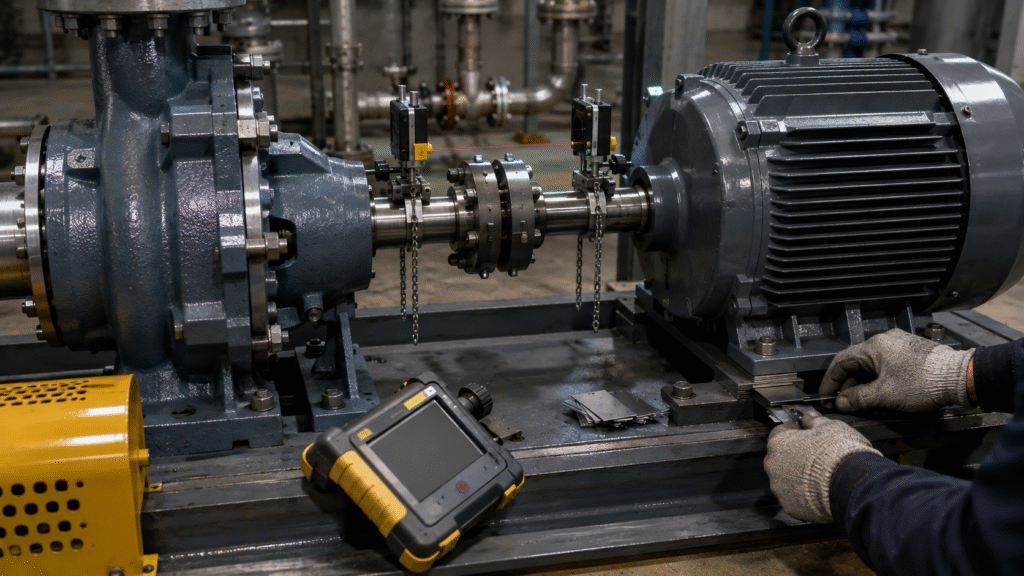

Căn chỉnh khớp nối đòi hỏi đo trong cả mặt phẳng đứng và ngang. Tùy thiết bị, kỹ thuật viên có thể dùng đồng hồ so hoặc hệ thống căn chỉnh laser. Trước hết xử lý chân máy không tiếp xúc đều, chi tiết neo giữ lỏng hoặc tấm căn hỏng. Sau đó căn chỉnh máy dẫn động và bơm theo hướng dẫn của máy.
Cuối cùng, kiểm tra lại sau khi nối đường ống và siết chắc toàn bộ bu lông chân máy. Ứng lực đường ống có thể làm dịch chuyển một bơm trước đó đã căn chỉnh đúng. Với máy nhạy với nhiệt độ, yêu cầu căn chỉnh nguội còn có thể tính đến giãn nở nhiệt khi vận hành.
Lần ngược chuyển động trục qua các bộ phận bơm
Có độ đảo không đồng nghĩa trục bị cong. Ống lót hỏng, cặn dưới ống lót, ổ trục mòn, mối lắp lỏng hoặc lắp ráp sai cũng có thể tạo số đo lệch tâm. Vì vậy, khi có thể, hãy đặt đồng hồ so ở nhiều vị trí và đối chiếu xu hướng số đo.
Sai lệch đồng trục cũng có một chuỗi nguyên nhân tương tự. Chân máy không đều, bệ biến dạng, vữa chèn kém, neo lỏng, lỗi khớp nối, ứng lực đường ống và chuyển động nhiệt đều có thể làm máy dịch chuyển. Ngoài ra, ổ trục mòn có thể tạo chuyển động giống lỗi căn chỉnh khi vận hành.
Ứng lực đường ống có thể phá hỏng kết quả căn chỉnh tốt
Bơm có thể được căn chỉnh đúng trước khi nối ống hút và ống đẩy. Sau đó, đường ống kéo vỏ bơm sang vị trí khác khi siết bu lông mặt bích. Kết quả là độ đồng trục khớp nối thay đổi và khe hở bên trong có thể dịch chuyển sau khi hoàn thành công việc đường ống.
Không dùng bu lông mặt bích để kéo đường ống không khớp vào vị trí. Thay vào đó, đỡ và lắp đường ống sao cho nó tự khớp với bơm. Kiểm tra lại căn chỉnh sau khi làm đường ống. Trình tự đơn giản này tránh để phớt trở thành chi tiết đầu tiên bộc lộ vấn đề đường ống.
Chuỗi hư hỏng từ chuyển động trục đến rò rỉ
Phớt cơ khí cần màng chất lỏng ổn định. Chuyển động quá mức làm thay đổi chiều dày màng và có thể ép một phần mặt chà tiếp xúc mạnh hơn. Do đó, ma sát cục bộ tăng trong khi các vùng khác có thể tách ra tức thời. Hậu quả có thể gồm nứt nhiệt, carbon mòn nhanh, mặt cứng sứt hoặc rò rỉ thấy rõ.
Các chi tiết làm kín phụ cũng chịu ảnh hưởng. Vòng O có thể trượt hoặc biến dạng thường xuyên hơn, ống xếp có biên độ làm việc lớn hơn và bộ phận truyền động chịu tải ngang lặp lại. Ngoài ra, trục hoặc ống lót có thể bị mòn do vi chuyển động tại nơi chi tiết làm kín phụ động liên tục đi qua cùng một bề mặt.
Mặt chà cứng hơn không thay thế được sửa chữa cơ khí
Khi phớt mòn nhanh, người dùng dễ nghĩ đến việc đổi carbon sang silicon carbide hoặc tungsten carbide. Mặt cứng hơn có thể tăng khả năng chịu mài mòn, nhưng không làm thẳng trục hay căn chỉnh động cơ. Vì vậy, hướng dẫn chọn vật liệu phớt cơ khí nên được dùng để đáp ứng yêu cầu môi chất và mài mòn sau khi đã hiểu rõ vấn đề của máy.
Tương tự, phớt cartridge đắt hơn không thể loại bỏ chuyển động quá mức, trừ khi nó được thiết kế riêng cho điều kiện đó. Một số phớt đặc biệt chịu được chuyển động lớn hơn, nhưng đây phải là quyết định thiết kế, không phải lý do bỏ qua lỗi bơm có thể sửa chữa.
Trình tự điều tra hư hỏng lặp lại
Đừng bắt đầu bằng phớt dự phòng. Trước hết, giữ lại chi tiết hỏng và ghi lịch sử rò rỉ. Tiếp theo kiểm tra ổ trục, tình trạng trục, mối lắp ống lót, khớp nối, nền móng, bu lông chân máy và đường ống. Sau đó đo độ đảo, dịch chuyển dọc trục, hình học buồng phớt và độ đồng trục khớp nối theo yêu cầu.
Sau khi khắc phục độ đảo và sai lệch đồng trục tại nguồn, hãy kiểm tra buồng phớt cùng hệ thống hỗ trợ. Xác nhận flush, xả khí, áp suất và điểm vận hành cũng phù hợp. Cuối cùng, dùng hướng dẫn nhận dạng đúng phớt cơ khí nếu còn nghi ngờ về kích thước, vật liệu hoặc kiểu bố trí.
Khởi động lại dựa trên bằng chứng, không dựa vào giả định
Quay trục bằng tay khi quy trình thiết bị cho phép. Xác nhận trục chuyển động tự do trước khi lắp lại che chắn khớp nối. Tiếp theo, mồi và xả khí bơm, thiết lập lưu lượng hỗ trợ phớt cần thiết rồi khởi động có kiểm soát theo các biện pháp an toàn thông thường tại cơ sở.
Trong lần chạy đầu, theo dõi rò rỉ, rung động, hoạt động ổ trục, áp suất và nhiệt độ. Đối chiếu với tình trạng trước sửa chữa và các triệu chứng độ đảo, sai lệch đồng trục ban đầu. Như vậy, khởi động lại trở thành bước xác minh, thay vì chỉ thử xem phớt mới có chịu được hay không.
Cần ghi gì cho lần phân tích hư hỏng tiếp theo?
Hồ sơ bảo trì hữu ích cần nhiều thông tin hơn model phớt. Ghi số đo độ đảo, dịch chuyển dọc trục, kết quả căn chỉnh khớp nối, tình trạng ổ trục và việc đường ống có thay đổi trong lần sửa chữa hay không. Đồng thời chụp vệt tiếp xúc trước khi vệ sinh và ghi nhận rò rỉ có phụ thuộc tốc độ hoặc nhiệt độ không.
Cũng cần ghi môi chất bơm, áp suất, nhiệt độ, điểm vận hành và tình trạng hệ thống hỗ trợ. Các dữ liệu này giúp phân biệt chuyển động máy với chạy khô, xâm thực hóa học hoặc chọn vật liệu sai. Nếu triệu chứng thay đổi theo điều kiện hút hoặc lưu lượng, hướng dẫn riêng về xâm thực và rung động bơm có thể giúp kiểm tra nguyên nhân thủy lực. Một hướng dẫn lắp đặt và bảo dưỡng phớt cơ khí có thể cung cấp khuôn khổ nhất quán cho những lần kiểm tra sau.
Ổn định trục quay trước khi quy lỗi cho phớt
Độ đảo và sai lệch đồng trục làm giảm tuổi thọ phớt vì buộc các mặt chà chính xác phải bù theo chuyển động mà chúng không được thiết kế để hấp thụ liên tục. Rò rỉ nhìn thấy ở phớt, nhưng nguyên nhân gốc có thể nằm ở trục, ổ trục, khớp nối, bệ máy hoặc đường ống.
Vì vậy, khi phải thay phớt liên tục, cần đo đạc thay vì phỏng đoán. Giữ lại dấu vết mòn, kiểm tra máy, đo hình học chuyển động quay, xác minh căn chỉnh và sửa nguồn gây chuyển động. Khi bơm vận hành quanh một trục ổn định, phớt cơ khí có điều kiện tốt hơn nhiều để thực hiện đúng chức năng làm kín.
