Để nhận dạng đúng phớt cơ khí, hãy bắt đầu từ bơm thay vì hình dáng phớt cũ. Xác nhận thông tin bơm, mã tham chiếu gốc, kết cấu phớt, kích thước quan trọng và ứng dụng thực tế trước khi đặt hàng. Bơm cũ có thể đã thay đổi ống lót, nắp phớt hoặc dùng phớt ngoài hãng, nên không để riêng một bức ảnh, đường kính hay mục danh mục quyết định lựa chọn cuối cùng.
Quy trình nhận dạng đáng tin cậy
Sử dụng trình tự sau khi cần nhận dạng phớt thay thế cho bơm hiện có. Mỗi bước kiểm tra một phần bằng chứng khác nhau, giúp giảm nguy cơ chọn sai do kích thước bị mòn, ảnh dễ gây nhầm hoặc mã tham chiếu đã cũ.
- Xác định nhà sản xuất và model bơm đầy đủ.
- Ghi mã số sản phẩm, số serial và mã sản xuất.
- Tìm model phớt, mã OEM, mã bộ bảo dưỡng hoặc mã phụ tùng từng sử dụng.
- Nhận dạng kết cấu phớt tổng quát.
- Xác nhận đường kính trục hoặc ống lót.
- Xác nhận đầy đủ mặt tĩnh.
- Xác nhận chiều dài làm việc và kích thước phần quay chính.
- Kiểm tra chéo môi chất và điều kiện vận hành.
- Đối chiếu bản vẽ phớt thay thế dự kiến với bơm thực tế và chi tiết cũ.
- Giải quyết mọi thông tin mâu thuẫn trước khi đặt hàng.
Quy trình này dựa trên các bằng chứng độc lập thay vì một dấu hiệu. Nó cũng tạo phương pháp nhận dạng có thể lặp lại cho bộ phận mua hàng và kỹ thuật viên sửa chữa. Các phần dưới giải thích cách kiểm tra từng bước.

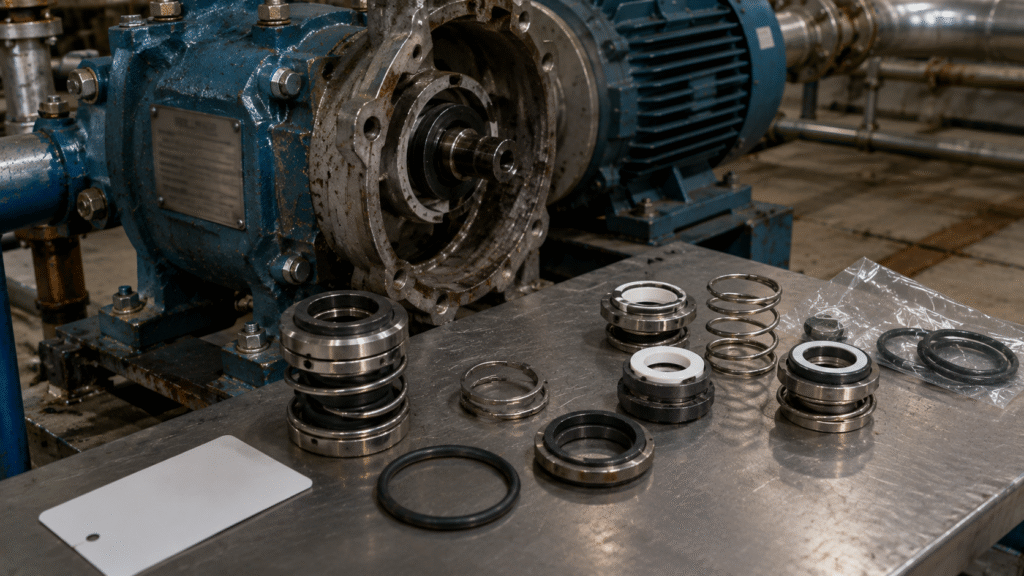

Bắt đầu từ bơm, không phải ảnh phớt
Ảnh phớt giúp thu hẹp khả năng, nhưng nhiều phớt cơ khí trông gần như giống hệt nhau. Lò xo, vòng giữ, ống xếp cao su và hình dạng mặt chà tương tự có thể xuất hiện ở nhiều cỡ trục và dòng bơm. Vì vậy, khi có thông tin bơm, hãy nhận dạng các phớt ứng viên từ thiết bị trước.
Bơm có thể cung cấp tham chiếu vững hơn vì nhà sản xuất thường gắn phụ tùng với model đầy đủ, mã số sản phẩm, số serial hoặc mã sản xuất. Tuy nhiên, riêng thông tin bơm chưa đủ. Vẫn cần đối chiếu phớt đang lắp với máy thực tế, nhất là sau các lần sửa chữa.
Bước 1: ghi đầy đủ thông tin nhận dạng bơm
Ghi đầy đủ hãng và model bơm đúng như trên nhãn. Đồng thời lấy mã số sản phẩm, số serial, mã sản xuất và cỡ động cơ khi các mục này giúp phân biệt biến thể. Không bỏ hậu tố, chữ cái hoặc thông tin phiên bản khỏi model.
Ví dụ, một dòng bơm có thể có nhiều cấu hình phớt. Cỡ động cơ, năm sản xuất, phiên bản thị trường, đường kính trục, tùy chọn vật liệu hoặc cải biến trước đó có thể thay đổi yêu cầu thay thế. Vì vậy, model không đầy đủ có thể dẫn đến đúng dòng bơm nhưng sai phớt.
Khi có tài liệu, mã số sản phẩm trên nhãn bơm hoặc tra cứu tài liệu theo số serial có thể dẫn tới thông tin phụ tùng hữu ích. Tuy vậy, vẫn đối chiếu tham chiếu đó với bơm hiện tại và phớt đã tháo vì thiết bị có thể không còn đúng cấu hình xuất xưởng.
Bước 2: tìm mã tham chiếu gốc
Tiếp theo kiểm tra phớt đã tháo, tài liệu bơm, hồ sơ bảo trì và lịch sử mua hàng. Tham chiếu hữu ích có thể là model phớt, mã OEM, mã bộ bảo dưỡng, ký hiệu khắc, bản vẽ phụ tùng, báo giá nhà cung cấp cũ hoặc lệnh bảo trì. Giữ nguyên cách ghi của mọi tham chiếu để đối chiếu sau.
Mã đáng tin cậy có thể giúp nhận dạng phớt thay thế nhanh hơn ảnh. Tuy nhiên, mã cũ có thể mô tả cấu hình trước đây. Trong lần sửa trước, bơm có thể đã được chuyển đổi sang cấu hình ngoài hãng, đổi ống lót trục, cải biến nắp phớt hoặc dùng phớt không nguyên bản.
Vì vậy, kiểm tra chéo mọi tham chiếu với nhận dạng bơm và chi tiết thực tế. Nếu mã và phớt không khớp, coi mâu thuẫn đó là bằng chứng hữu ích. Nó có thể chỉ ra cải biến, hồ sơ thiếu hoặc phiên bản sản xuất khác.
Bước 3: nhận dạng thiết kế tổng quát

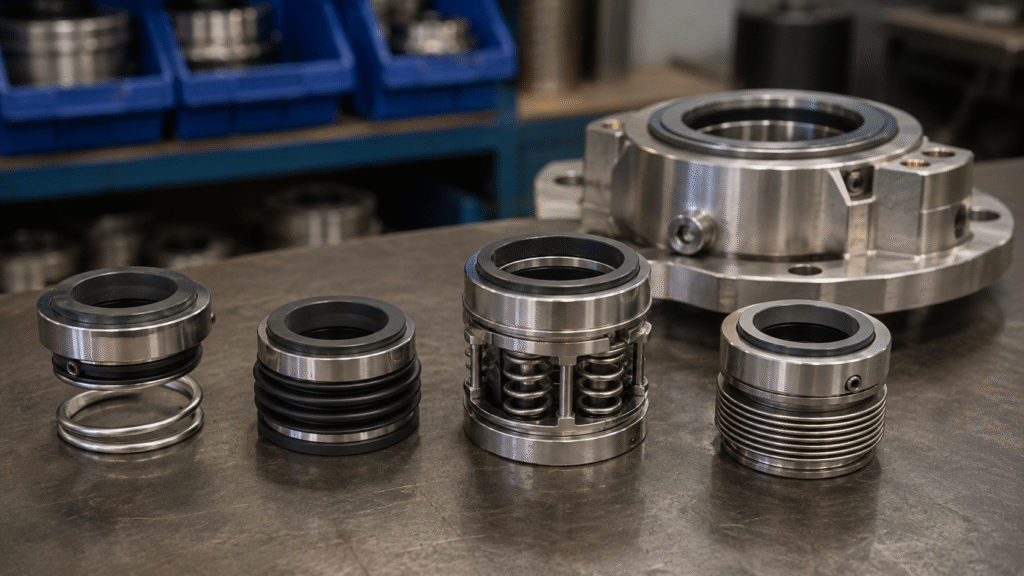

Kết cấu tổng quát giúp thu hẹp nhóm ứng viên trước khi xác nhận kích thước. Xác định cụm đã tháo là phớt dạng rời hay cartridge. Sau đó ghi các đặc điểm dễ thấy như ống xếp cao su, lò xo đơn, nhiều lò xo, ống xếp kim loại và bố trí phớt đơn hay kép.
Tuy nhiên, giữ bước này đơn giản. Mục tiêu không phải tự viết thông số loại phớt từ đầu. Kết cấu cho biết những nhóm thay thế nào cần đối chiếu kỹ và kích thước hoặc bản vẽ nào cần xem tiếp. Đây là bước sàng lọc, không phải kết luận cuối.
Ví dụ, cụm cartridge cần tương thích nắp phớt và ống lót, còn phớt dạng rời phụ thuộc nhiều vào vị trí lắp và chiều dài làm việc. Tương tự, không đối chiếu phớt ống xếp cao su chỉ bằng biên dạng cao su hoặc hình lò xo giống nhau.
Bước 4: xác nhận kích thước quan trọng
Khi đã biết nhóm có khả năng phù hợp, xác nhận đủ kích thước để phân biệt các ứng viên tương tự. Ít nhất ghi đường kính trục hoặc ống lót, kích thước cụm quay chính, mặt tĩnh, chiều dài làm việc và kích thước nắp phớt hoặc cartridge nếu liên quan đến thiết kế bơm đang lắp.
Không biến bước nhận dạng này thành toàn bộ quy trình đo. Tài liệu chuyên biệt hướng dẫn đo phớt cơ khí giải thích cách đo chính xác phần quay, mặt tĩnh, chiều dài tự do, chiều dài làm việc và các đặc điểm cartridge khi cần thêm chi tiết để xác nhận.
Kích thước nên hỗ trợ thông tin bơm và mã tham chiếu, không thay thế chúng. Số đo trục có thể phù hợp với nhiều phớt, trong khi mặt tĩnh và chiều dài làm việc loại trừ các lựa chọn không tương thích. Muốn nhận dạng đáng tin cậy, cần kết hợp nhiều phép kiểm tra kích thước.
Vì sao mặt tĩnh quan trọng?
Nhiều lỗi mua hàng xuất phát từ việc chỉ kiểm tra phần phớt quay và đường kính trục. Tuy nhiên, mặt tĩnh là một phần của cặp làm kín và thường quyết định phớt thay thế có thực sự lắp vào bơm được hay không. Bỏ qua nó có thể khiến phần quay tưởng như phù hợp trở nên không dùng được.
Cần xác nhận đường kính ngoài, đường kính trong, chiều dày và kiểu lắp mặt tĩnh. Cụm quay thay thế có thể trông đúng và trượt vừa lên trục nhưng vẫn không phù hợp lỗ lắp mặt tĩnh hoặc vị trí dọc trục hiện có. Hình học mặt tĩnh giúp phân biệt các ứng viên còn lại vốn tương tự nhau.
Vì vậy, khi có thể, hãy nhận dạng phớt thay thế theo cả bộ quay–tĩnh hoàn chỉnh. Nếu mặt tĩnh cũ vỡ, giữ mọi mảnh và ghi chi tiết lỗ thân bơm hoặc nắp phớt. Ngay cả mảnh hỏng cũng có thể lưu lại hình học, thông tin lắp và biên dạng mặt tĩnh hữu ích.
Kiểm tra cải biến bơm và bằng chứng mâu thuẫn

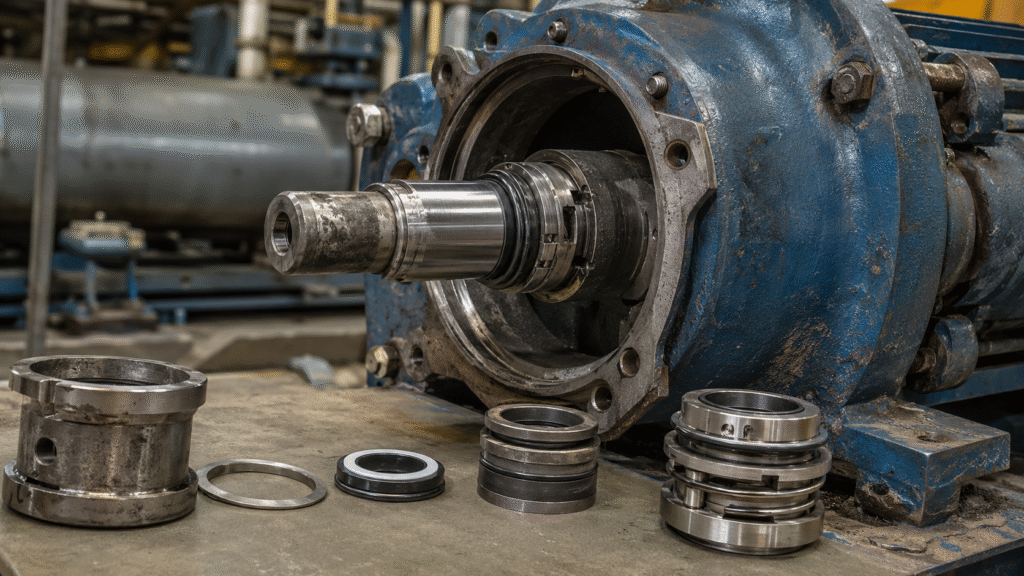

Bơm cũ có thể không còn hình học xuất xưởng. Thay ống lót trục, gia công trục, cải biến nắp phớt, đổi thân phớt không nguyên bản, dùng miếng căn riêng hoặc đổi vị trí cánh bơm có thể làm thay đổi bố trí phớt mà nhãn bơm vẫn giữ nguyên.
Sửa chữa trước đó cũng có thể đưa vào phớt ngoài hãng, cỡ được điều chỉnh, miếng căn riêng hoặc chi tiết từ cấu hình khác. Nếu model, danh sách phụ tùng, mã cũ và phớt hiện tại không thống nhất, hãy dừng việc tự động đặt theo danh mục. Mâu thuẫn có thể chỉ ra cải biến, hồ sơ thiếu, lần sửa sai hoặc phiên bản sản xuất khác.
Trước tiên xác minh toàn bộ nhãn và số serial. Sau đó đối chiếu cỡ trục, mặt tĩnh, chiều dài làm việc, vị trí lắp và các mã tham chiếu cũ. Xem hồ sơ bảo trì về thay ống lót, gia công, cải biến nắp phớt, đổi miếng căn hoặc lắp phớt ngoài hãng trước đây.
Không ép bơm thực tế phải khớp tài liệu cũ. Phớt thay thế đúng cho máy hiện tại là lựa chọn phù hợp nhất với nhận dạng thiết bị, hình học lắp đặt, tham chiếu lịch sử và các chi tiết hiện có.
Kiểm tra chéo ứng dụng
Sau khi xác nhận hình học, đảm bảo phớt dự kiến phù hợp điều kiện sử dụng. Xem môi chất, nhiệt độ, áp suất, tốc độ trục, hạt rắn, nguy cơ ăn mòn và tính bôi trơn. Những điều kiện này có thể thay đổi vật liệu mặt chà, elastomer, đôi khi cả bố trí phớt hoặc yêu cầu hỗ trợ.
Tuy nhiên, bài viết này không phải hướng dẫn chọn theo ứng dụng đầy đủ. Hãy dùng hướng dẫn lựa chọn phớt cơ khí khi câu hỏi chuyển từ “Phớt nào đang được lắp?” sang “Ứng dụng này nên dùng thiết kế và vật liệu nào?”. Như vậy sẽ tách nhận dạng khỏi toàn bộ quá trình lựa chọn kỹ thuật.
Phân biệt này quan trọng vì nhận dạng xác định loại lắp vừa về cơ khí và cấu hình bơm sử dụng. Đánh giá ứng dụng xác nhận phớt thay thế đó còn phù hợp hay không. Vì vậy, nhận dạng hình học trước, rồi xác minh vật liệu và bố trí vẫn đáp ứng quá trình.
Nếu chi tiết cũ vỡ hoặc không đầy đủ thì sao?
Trước hết đừng bỏ chi tiết hỏng. Giữ mặt quay, mặt tĩnh, lò xo, vòng giữ, chi tiết cao su, chốt truyền động, vòng đệm, kẹp và mọi mảnh có ký hiệu. Ngay cả chi tiết vỡ cũng có thể cho biết kích thước, kết cấu, dấu hiệu vật liệu và quan hệ lắp ráp hỗ trợ nhận dạng đáng tin cậy.
Sắp chi tiết theo thứ tự ban đầu khi có thể. Sau đó kết hợp phần còn lại với model bơm, mã tham chiếu, cỡ trục, kích thước mặt tĩnh và chiều dài làm việc. Cách này có thể xác định nhóm phớt ngay cả khi không thể dựng lại cụm ban đầu.
Nếu cần gửi bằng chứng cho nhà cung cấp, hướng dẫn về thông tin cần để nhận dạng phớt đề cập ảnh, ký hiệu, hồ sơ kích thước và chuẩn bị yêu cầu. Bài viết này tập trung xác định phớt là loại gì và có phù hợp với bơm không.
Các lỗi nhận dạng thường gặp
Lỗi đầu tiên là chỉ nhận dạng theo ngoại hình. Lò xo hoặc biên dạng cao su giống nhau không chứng minh tương thích. Lỗi khác thường gặp là chỉ chọn theo đường kính trục, bỏ qua mặt tĩnh, chiều dài làm việc, vị trí lắp hoặc biến thể bơm.
Model không đầy đủ cũng gây vấn đề. Hậu tố bị thiếu có thể che khuất khác biệt về phiên bản sản xuất, cỡ động cơ, cấu hình vật liệu hoặc bố trí trục. Tương tự, mặc định phớt đã tháo là nguyên bản có thể khiến lặp lại lỗi sửa cũ thay vì sửa đúng trong quá trình nhận dạng.
Cuối cùng, để riêng chi tiết của các bơm khác nhau. Trộn mặt tĩnh, lò xo, vòng đệm và phần quay có thể tạo một tổ hợp giả chưa từng tồn tại trong thiết bị. Dán nhãn chi tiết đã tháo trước khi tháo nhiều bơm tương tự trong cùng xưởng hoặc khu vực dịch vụ.
Câu hỏi thường gặp về nhận dạng phớt cơ khí
Chỉ model bơm có nhận dạng được phớt không?
Tham chiếu bơm đầy đủ có thể thu hẹp lựa chọn về một phụ tùng đã biết, nhưng biến thể sản xuất và cải biến trước đây có thể thay đổi phớt đang lắp. Khi còn chưa chắc chắn, hãy xác nhận mặt tĩnh, chi tiết cũ hoặc kích thước quan trọng trước khi đặt hàng.
Đường kính trục có đủ để nhận dạng phớt thay thế không?
Không. Nhiều phớt không liên quan dùng cùng đường kính trục danh nghĩa. Cần xác nhận thêm mặt tĩnh, chiều dài làm việc, kích thước phần quay, kết cấu và bố trí lắp.
Mã tham chiếu hay ảnh hữu ích hơn?
Mã OEM hoặc mã phớt đáng tin cậy thường cụ thể hơn chỉ nhìn hình dạng. Cơ sở nhận dạng tốt nhất kết hợp mã đó với thông tin bơm, chi tiết thực tế, kích thước quan trọng và hình học lắp hiện tại.
Cần làm gì nếu phớt cũ không có ký hiệu?
Bắt đầu từ nhãn bơm và lịch sử bảo trì, rồi nhận dạng kết cấu và đo kích thước quan trọng. Giữ phần quay và phần tĩnh cùng nhau vì hình học của chúng vẫn giúp thu hẹp nhóm phớt thay thế.
Có cần biết vật liệu để nhận dạng phớt không?
Thông tin vật liệu giúp phân biệt biến thể và xác nhận tương thích ứng dụng, nhưng không thay thế nhận dạng hình học. Khi đã biết cấu hình, xác minh mặt chà, elastomer và chi tiết kim loại vẫn phù hợp với môi chất cùng điều kiện hiện tại.
Để nhận dạng phớt cơ khí thay thế đáng tin cậy, đừng phụ thuộc vào một bức ảnh, một đường kính hay một mục danh mục. Bắt đầu từ bơm, tìm tham chiếu đáng tin, phân loại kết cấu đang lắp, xác nhận mặt tĩnh và chiều dài làm việc, xem lịch sử cải biến và giải quyết thông tin mâu thuẫn trước khi đặt hàng.
