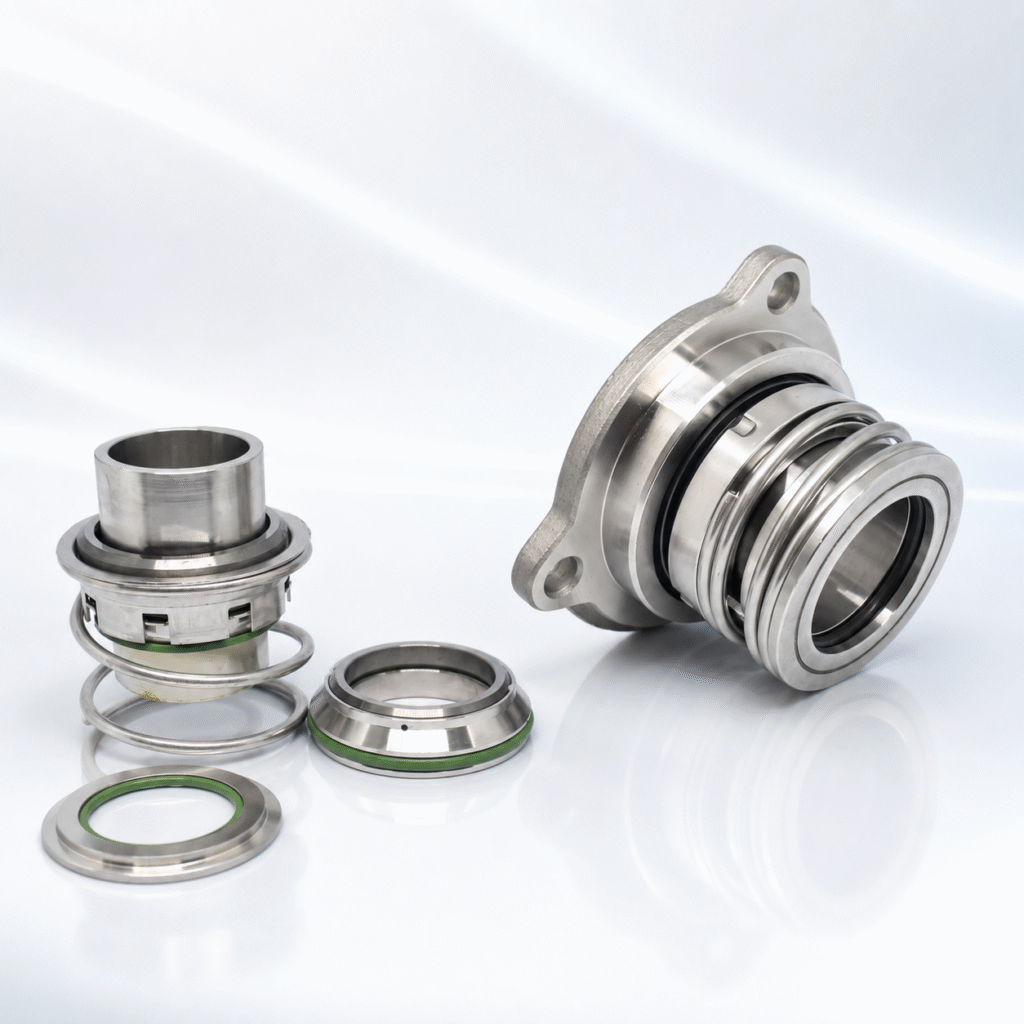

Phớt cơ khí bơm CNP
Hong Teng sản xuất và cung cấp phớt cơ khí bơm CNP aftermarket cho một số ứng dụng bơm đa tầng cánh trục đứng, đa tầng cánh trục ngang, bơm tuần hoàn đường ống, bơm tự mồi, bơm nước thải, bơm hóa chất và bơm công nghiệp.
Danh mục phớt cơ khí CNP hiện có của chúng tôi gồm sản phẩm cho một số cấu hình CDLF, CDMF, CHL, CHLF, CHM, CHMF, TD, SP, ZW, QY và các cấu hình liên quan, với nhiều kích thước trục, thiết kế vòng tĩnh và tùy chọn vật liệu khác nhau.
Xem các phớt bơm CNP hiện có bên dưới, hoặc gửi model bơm đầy đủ, ảnh nhãn máy, ảnh phớt cũ và kích thước để kiểm tra khả năng tương thích trước khi đặt hàng.
Tìm phớt cơ khí CNP theo dòng bơm / mã tham chiếu
Dùng bảng dưới đây để tham khảo nhanh các phớt cơ khí CNP thay thế hiện có của Hong Teng. Thiết kế phớt cơ khí có thể thay đổi theo dòng bơm, kích thước trục, hình học vòng tĩnh và chiều dài lắp đặt, vì vậy luôn cần xác nhận model bơm đầy đủ và phớt đã tháo trước khi đặt hàng.
| Dòng bơm / Ứng dụng | Mã phớt tham chiếu | Kích thước | Loại phớt | Thao tác |
|---|---|---|---|---|
| Bơm đa tầng cánh trục đứng CDLF / CDMF | CDLA | 12 / 16 / 22 mm | Phớt bơm đa tầng cánh | Xem phớt |
| Bơm đa tầng cánh trục ngang CHL / CHLF / CHLKF | NDA / NDB / CHL | 16 / 20 mm | Phớt bơm đa tầng cánh trục ngang | Xem phớt |
| Bơm đa tầng cánh trục ngang CHM / CHMF | CHM | 14 / 19 mm | Phớt bơm đa tầng cánh trục ngang | Xem phớt |
| Ứng dụng bơm đường ống TD | TD5 / NG | 40 / 43 / 48 / 55 mm | Phớt bơm đường ống | Xem phớt |
| Bơm nước thải tự mồi SP | SP | 38.1 / 47.6 mm | Phớt bơm nước thải | Xem phớt |
| Ứng dụng bơm tự mồi ZW | WZ / ZW | 25 / 30 / 35 / 40 / 45 / 50 / 55 / 65 mm | Phớt bơm tự mồi | Xem phớt |
| Ứng dụng bơm hóa chất / SZ | WB2 / SZ | 30 / 35 / 40 / 45 / 50 / 55 mm | Phớt bơm hóa chất | Xem phớt |
| Một số ứng dụng bơm CNP | Loại ba lỗ - gia công tiện | Xác nhận kích thước từ bản vẽ hoặc phớt cũ | Kết cấu gia công tiện | Xem phớt loại gia công tiện |
| Một số ứng dụng bơm CNP | Loại ba lỗ - dập | Xác nhận kích thước từ bản vẽ hoặc phớt cũ | Kết cấu dập | Xem phớt loại dập |
Không tìm thấy phớt CNP của bạn trong bảng? Gửi model bơm, ảnh nhãn máy, ảnh phớt cũ và kích thước để nhận dạng →
Tất cả phớt cơ khí CNP thay thế
Xem các phớt cơ khí thay thế hiện có cho một số ứng dụng bơm CNP đa tầng cánh trục đứng, đa tầng cánh trục ngang, tuần hoàn đường ống, tự mồi, nước thải và hóa chất.
Nếu chưa thấy đúng phớt CNP cần dùng, hãy gửi model bơm đầy đủ, ảnh nhãn máy, ảnh phớt cũ và các kích thước đo được để nhận dạng.
Khả năng tương thích thay đổi theo phiên bản bơm và bố trí phớt. Vui lòng xác nhận model bơm và phớt hiện có trước khi đặt hàng.
Các dòng bơm CNP và cấu hình phớt
CNP sản xuất nhiều dòng bơm cho cấp nước, tăng áp, HVAC, quy trình công nghiệp, nước thải và hóa chất. Bố trí phớt cơ khí phụ thuộc vào kết cấu bơm, kích thước trục và điều kiện vận hành, vì vậy không nên coi các dòng bơm CNP khác nhau đều dùng chung một loại phớt.
ĐA TẦNG CÁNH TRỤC ĐỨNG
Dòng CNP CDM / CDMF / CDLF
Bơm đa tầng cánh trục đứng CNP được sử dụng rộng rãi trong xử lý nước, tăng áp, HVAC và vận chuyển chất lỏng công nghiệp. Các thiết kế CNP CDM/CDMF hiện tại sử dụng phớt cơ khí dạng cartridge, trong khi yêu cầu thay thế có thể thay đổi theo thế hệ và kích thước bơm.
Mã Hong Teng hiện có: CDLA · 12 / 16 / 22 mm và các cấu hình liên quan
ĐA TẦNG CÁNH TRỤC NGANG
CNP CHL / CHLF & CHM / CHMF
CHL, CHLF, CHM và CHMF là các dòng bơm đa tầng cánh trục ngang dùng trong cấp nước, xử lý, rửa và ứng dụng công nghiệp. Kích thước phớt và hình học vòng tĩnh cần được xác nhận riêng cho từng dòng bơm.
Mã Hong Teng hiện có: NDA / NDB / CHL · CHM
ĐƯỜNG ỐNG & TUẦN HOÀN
Bơm CNP TD / TDG
Bơm CNP TD và TDG là bơm tuần hoàn đường ống trục đứng dùng trong HVAC, sưởi khu vực, làm mát công nghiệp, cấp nước và các hệ thống tuần hoàn khác. Phớt thay thế cần được lựa chọn dựa trên kích thước bơm đầy đủ và các bộ phận làm kín hiện có.
Mã Hong Teng hiện có: TD5 / NG · 40 / 43 / 48 / 55 mm
TỰ MỒI & CÔNG NGHIỆP
Ứng dụng bơm CNP SP / ZW / hóa chất
Bơm CNP SP và ZW được thiết kế cho ứng dụng tự mồi và xử lý nước thải, đồng thời CNP cũng sản xuất các dòng bơm cho hóa chất và chất lỏng công nghiệp. Những ứng dụng này có thể yêu cầu vật liệu mặt chà và elastomer khác với bơm đa tầng cánh nước sạch.
Mã Hong Teng hiện có: SP · WZ / ZW · WB2 / SZ
Vì sao cần xác định chính xác dòng bơm CNP
Bơm CNP đa tầng cánh trục đứng, đa tầng cánh trục ngang, bơm đường ống và bơm nước thải tự mồi có thể sử dụng cấu trúc phớt rất khác nhau. Ngay cả các phớt có cùng đường kính trục cũng có thể dùng vòng tĩnh, chiều dài lắp đặt và tổ hợp vật liệu khác nhau. Luôn xác định dòng bơm trước khi đối chiếu phớt.
Cách xác định đúng phớt cơ khí CNP
Cách đáng tin cậy nhất để nhận dạng phớt cơ khí CNP thay thế là kết hợp model bơm đầy đủ với thiết kế phớt đã tháo và các kích thước đo được.
01 Xác định model bơm CNP đầy đủ
Cách đáng tin cậy nhất để nhận dạng phớt cơ khí CNP thay thế là kết hợp model bơm đầy đủ với thiết kế phớt đã tháo và các kích thước đo được.
02 Kiểm tra kết cấu phớt hiện có
Đối chiếu cụm quay, vòng tĩnh, bố trí lò xo hoặc cartridge và vị trí lắp đặt. Không nên cho rằng phớt của hai dòng bơm CNP khác nhau có thể thay thế cho nhau.
03 Đo phớt
Đo đường kính trục hoặc ống lót trục, đường kính ngoài và độ dày vòng tĩnh, kích thước cụm quay cùng chiều dài tự do hoặc chiều dài làm việc khi lắp.
04 Xác nhận vật liệu và điều kiện vận hành
Ghi lại lưu chất bơm, nhiệt độ và vật liệu mặt chà/elastomer hiện có. Yêu cầu vật liệu có thể khác nhau đáng kể giữa ứng dụng nước sạch, nước thải và bơm hóa chất.
NHẬN DẠNG PHỚT CNP
Thông tin cần gửi cho chúng tôi
Để nhận dạng nhanh hơn, hãy cung cấp càng nhiều thông tin dưới đây càng tốt:
- Model bơm CNP đầy đủ
- Ảnh nhãn thông số bơm
- Ảnh toàn bộ phớt cũ
- Các chi tiết quay của phớt
- Vòng tĩnh
- Đường kính trục hoặc ống lót trục
- Kích thước vòng tĩnh
- Chiều dài tự do / làm việc của phớt
- Môi chất bơm và nhiệt độ
- Số lượng cần dùng
Vật liệu phớt cơ khí cho bơm CNP
Vật liệu phớt cơ khí cần được lựa chọn theo dòng bơm CNP, lưu chất bơm và điều kiện vận hành chứ không chỉ dựa vào thương hiệu bơm. Bơm đa tầng cánh nước sạch, bơm nước thải và ứng dụng hóa chất có thể yêu cầu vật liệu mặt chà và vật liệu làm kín phụ rất khác nhau.
Carbon / Silicon Carbide
Tổ hợp carbon và silicon carbide thường được xem xét cho ứng dụng nước sạch, tuần hoàn, tăng áp và bơm công nghiệp thông dụng khi duy trì được bôi trơn phù hợp và điều kiện vận hành ổn định.
Silicon Carbide / Silicon Carbide
Silicon carbide / silicon carbide có độ cứng và khả năng chống mài mòn cao, có thể được xem xét cho các ứng dụng nước, nước thải hoặc quy trình khắt khe hơn khi cần mặt chà cứng hơn.
Tùy chọn EPDM, FKM & PTFE
Vật liệu làm kín phụ cần được lựa chọn theo khả năng tương thích hóa chất và nhiệt độ. EPDM, FKM và PTFE có thể được sử dụng trong các cấu hình thay thế khác nhau tùy theo lưu chất bơm.
Chọn vật liệu phù hợp với điều kiện làm việc của bơm
Không chọn phớt cơ khí CNP thay thế chỉ vì kích thước có vẻ phù hợp. Hãy xác nhận ứng dụng bơm, lưu chất bơm, nhiệt độ, áp suất, độ sạch và vật liệu phớt hiện có trước khi chọn tổ hợp mặt chà và elastomer cuối cùng.
- Dòng bơm và ứng dụng
- Lưu chất bơm
- Nhiệt độ vận hành
- Áp suất và điều kiện vận hành
- Vật liệu mặt chà hiện có
- Vật liệu elastomer hiện có
Hướng dẫn về CNP và phớt cơ khí
Sử dụng các hướng dẫn này để so sánh cấu hình bơm CNP, nhận dạng phớt thay thế chưa rõ mã, đo các bộ phận đã tháo và lựa chọn vật liệu phớt cơ khí phù hợp.
Hướng dẫn chọn phớt cơ khí cho bơm CNP CDLF và CHL
Tìm hiểu cách phân biệt phớt bơm CNP đa tầng cánh trục đứng và trục ngang bằng model bơm đầy đủ, phớt cũ và kích thước đo được.
Xem hướng dẫn → Nhận dạngCách xác định đúng phớt cơ khí cho máy bơm
Xem dữ liệu bơm, kết cấu phớt, kích thước và ảnh cần thiết để nhận dạng phớt cơ khí thay thế đáng tin cậy hơn.
Xem hướng dẫn → Đo kích thướcCách đo phớt cơ khí
Tìm hiểu cách đo đường kính trục, cụm quay, vòng tĩnh, chiều dài tự do và chiều dài làm việc trước khi đặt hàng.
Xem hướng dẫn → Lựa chọn vật liệuHướng dẫn lựa chọn vật liệu phớt cơ khí
So sánh vật liệu mặt chà, elastomer và kim loại theo khả năng tương thích với lưu chất, nhiệt độ, áp suất và điều kiện vận hành.
Xem hướng dẫn →Câu hỏi thường gặp về phớt cơ khí CNP
Xem câu trả lời cho các câu hỏi thường gặp về nhận dạng, lựa chọn và thay thế phớt cơ khí cho bơm CNP.
Làm thế nào để xác định đúng phớt cơ khí cho bơm CNP?
Hãy bắt đầu với model và dòng bơm CNP đầy đủ, sau đó đối chiếu phớt quay đã tháo, vòng tĩnh, đường kính trục và chiều dài làm việc. Yêu cầu vật liệu cũng cần được xác nhận theo lưu chất bơm và điều kiện vận hành.
Bơm CNP CDLF và CHL có dùng cùng một phớt cơ khí không?
Không nhất thiết. Bơm đa tầng cánh trục đứng kiểu CDLF và bơm đa tầng cánh trục ngang CHL có kết cấu bơm khác nhau, vì vậy hình học vòng tĩnh, chiều dài lắp đặt và cấu hình phớt có thể khác nhau ngay cả khi hai phớt có đường kính trục hoặc hình dáng tương tự.
Hiện có những phớt thay thế nào cho bơm CNP CHL và CHLF?
Danh mục hiện có gồm phớt cơ khí thay thế NDA / NDB / CHL với một số cấu hình 16 mm và 20 mm cho ứng dụng CHL, CHLF và CHLKF. Khả năng tương thích cuối cùng cần được xác nhận từ model bơm đầy đủ và phớt hiện có.
Bạn có cung cấp phớt cơ khí cho bơm tự mồi CNP SP và ZW không?
Có. Danh mục hiện có gồm một số phớt SP thay thế với cấu hình 38.1 mm và 47.6 mm, cùng phớt WZ / ZW thay thế với nhiều kích thước từ 25 mm đến 65 mm. Vẫn cần xác nhận chính xác kích thước bơm và phớt trước khi đặt hàng.
Có thể nhận dạng phớt cơ khí CNP từ ảnh và kích thước không?
Trong nhiều trường hợp, có. Hãy gửi đầy đủ ảnh nhãn máy bơm, ảnh rõ nét của cụm phớt quay và phớt tĩnh, đường kính trục hoặc ống lót trục, kích thước vòng tĩnh và chiều dài làm việc của phớt để đối chiếu.
Đây có phải phớt cơ khí CNP chính hãng không?
Không. Các sản phẩm trên trang này là phớt cơ khí aftermarket thay thế do Hong Teng cung cấp độc lập. Tên CNP, tên dòng bơm hoặc mã tham chiếu chỉ được dùng để xác định ứng dụng tương thích.
Cần hỗ trợ tìm phớt cơ khí CNP?
Gửi cho chúng tôi model bơm CNP, ảnh nhãn máy, ảnh phớt cũ và kích thước. Chúng tôi có thể hỗ trợ đối chiếu các phương án thay thế hiện có trước khi báo giá.
Tên CNP, các nhà sản xuất khác, tên dòng bơm và mã tham chiếu chỉ được dùng để xác định khả năng tương thích. Sản phẩm thay thế được Hong Teng cung cấp độc lập.
