Chọn phớt cơ khí cho bơm CNP CDLF và CHL cần bắt đầu từ model đầy đủ, không chỉ hình dáng phớt hoặc đường kính trục. Cả hai là bơm ly tâm đa tầng cánh, nhưng hướng bố trí, trục, buồng phớt, mặt tĩnh và chiều dài lắp có thể khác.
Vì vậy, phớt vừa CDLF có thể không vừa CHL. Người mua cần đối chiếu nhãn bơm, chi tiết phớt cũ, kích thước, vật liệu và điều kiện vận hành. Có thể xem danh mục phớt cơ khí cho bơm CNP khi kiểm tra thiết kế thay thế sẵn có.
Hướng dẫn này giải thích cách phân biệt hai dòng và chọn phớt phù hợp mà không dựa vào một tham chiếu duy nhất.
Trả lời nhanh: chọn đúng phớt bơm CNP thế nào?
Đầu tiên xác nhận bơm thuộc CDLF đứng hay CHL ngang. Ghi model đầy đủ, số serial, công suất động cơ, phiên bản sản xuất và môi chất.
Sau đó tháo và kiểm tra cả cụm quay lẫn mặt tĩnh. Đo đường kính trục hoặc ống lót, đường kính mặt tĩnh, chiều dài làm việc và kích thước quan trọng khác.
Cuối cùng xác nhận vật liệu mặt, elastomer, chi tiết kim loại và hướng lắp. Không đặt chỉ vì tên danh mục có CDLF hoặc CHL.
CDLF và CHL: khác biệt chính của bơm
Bố trí bơm ảnh hưởng trực tiếp thiết kế phớt. CDLF dùng bố trí đứng, CHL dùng bố trí ngang.
Khác biệt chính gồm:
| Điểm lựa chọn | Bơm CNP CDLF | Bơm CNP CHL |
|---|---|---|
| Hướng bơm | Đứng | Ngang |
| Kết cấu | Bơm đa tầng cánh đứng với động cơ tiêu chuẩn riêng và khớp nối | Bơm đa tầng cánh ngang gọn với động cơ trục dài |
| Bố trí cửa hút và đẩy | Thường ở đế bơm | Hút dọc trục, đẩy hướng kính |
| Vị trí bảo dưỡng phớt | Gần đầu bơm và vùng khớp nối | Giữa cụm thủy lực và động cơ |
| Rủi ro chọn chính | Nhầm cỡ thủy lực bơm với cỡ trục phớt | Mặc định CHL, CHLF và phiên bản liên quan dùng chung phớt |
| Kiểm tra thay thế | Model, cỡ trục, mặt tĩnh, chiều dài làm việc và phiên bản sản xuất | Model, cỡ trục, biên dạng mặt tĩnh, thân phớt và phiên bản sản xuất |
Dù cả hai có thể bơm nước sạch và chất lỏng ăn mòn nhẹ, phớt không tự động thay thế lẫn nhau.
Nhà cung cấp thay thế có thể dùng mã kiểu CDLA cho một số phớt CDLF, hoặc NDA, NDB, CHL cho một số phớt CHL. Tên giúp tra danh mục nhưng không thay kiểm tra cơ khí và ứng dụng.
Hiểu dòng CNP CDLF
Trang bơm CNP CDL/CDLF chính thức mô tả CDLF là bơm ly tâm đa tầng cánh đứng, không tự mồi. Động cơ tiêu chuẩn dẫn động qua khớp nối. Cửa hút và đẩy thường ở đế.
Kết cấu đứng quyết định cách phớt lắp quanh trục và trong đầu bơm, đồng thời ảnh hưởng mặt tĩnh, cụm quay, buồng phớt và quy trình bảo dưỡng.
Dòng chính thức có phạm vi vận hành rộng nhưng không nghĩa mọi cỡ CDLF dùng cùng phớt. Cỡ thủy lực, công suất động cơ, trục và phiên bản sản xuất khác có thể cần kích thước khác.
Khi so phớt thay, xem phớt cơ khí bơm đa tầng cánh đứng CDLF. Các cỡ thay thế kiểu CDLA có thể gồm nhiều đường kính trục. Vì vậy, xác nhận phiên bản khớp bơm thực trước khi đặt.
Hiểu dòng CNP CHL
Trang sản phẩm CNP CHL/CHLF(T) chính thức mô tả dòng này là bơm ly tâm đa tầng cánh ngang, không tự mồi, dùng động cơ trục dài, cửa hút dọc trục và cửa đẩy hướng kính.
Bố trí gọn tạo môi trường lắp phớt khác CDLF đứng. Cụm quay, mặt tĩnh, thiết kế lò xo và thân phớt phải khớp kết cấu ngang.
Mã CHL, CHLF và CHLF(T) cũng có thể biểu thị cấu hình thủy lực hoặc đầu nối khác nhau. Thay đổi phiên bản sản xuất còn có thể ảnh hưởng phớt lắp.
Sản phẩm phớt cơ khí thay thế CHL và CHLF cung cấp tham chiếu cho một số bơm trong dòng. Tuy nhiên, model đầy đủ, phớt cũ và kích thước phải hỗ trợ lựa chọn cuối.
Vì sao model bơm chưa đủ?
Model đầy đủ là điểm bắt đầu quan trọng, nhưng có thể chưa xác định mọi chi tiết phớt.
Một dòng có thể gồm:
- Nhiều cỡ lưu lượng danh nghĩa
- Số tầng cánh khác nhau
- Công suất động cơ khác nhau
- Động cơ một pha hoặc ba pha
- Phiên bản điện áp và tần số theo thị trường
- Đường kính trục hoặc ống lót khác nhau
- Thiết kế sản xuất cũ và mới
- Vật liệu phớt khác nhau
- Phiên bản đặc biệt cho nhiệt độ hoặc hóa chất
- Sửa chữa hoặc cải biến trước đây
Số trong model thường mô tả khả năng thủy lực và cấu hình tầng cánh. Không tự coi chúng là đường kính trục phớt.
Ví dụ, số trong model CDLF hoặc CHL có thể giống một cỡ phớt phổ biến nhưng không chứng minh tương thích. Luôn đối chiếu lỗ phớt và kích thước trục thực.
Thông tin đọc từ nhãn bơm
Chụp toàn bộ nhãn trước khi tháo bơm. Ảnh cần đủ nét để đọc mọi số và hậu tố.
Ghi các thông tin sau:
- Nhà sản xuất bơm
- Dòng và model đầy đủ
- Mã số sản phẩm
- Số serial
- Công suất động cơ
- Điện áp
- Tần số
- Tốc độ bơm
- Ngày hoặc mã sản xuất
- Mã phụ tùng hiện có
- Mã phớt cơ khí trước đây
Không rút gọn model. Thiếu chữ, hậu tố hoặc số tầng có thể dẫn đến phiên bản khác.
Chụp cả bơm để thấy máy đứng hay ngang và cách động cơ nối với cụm thủy lực.

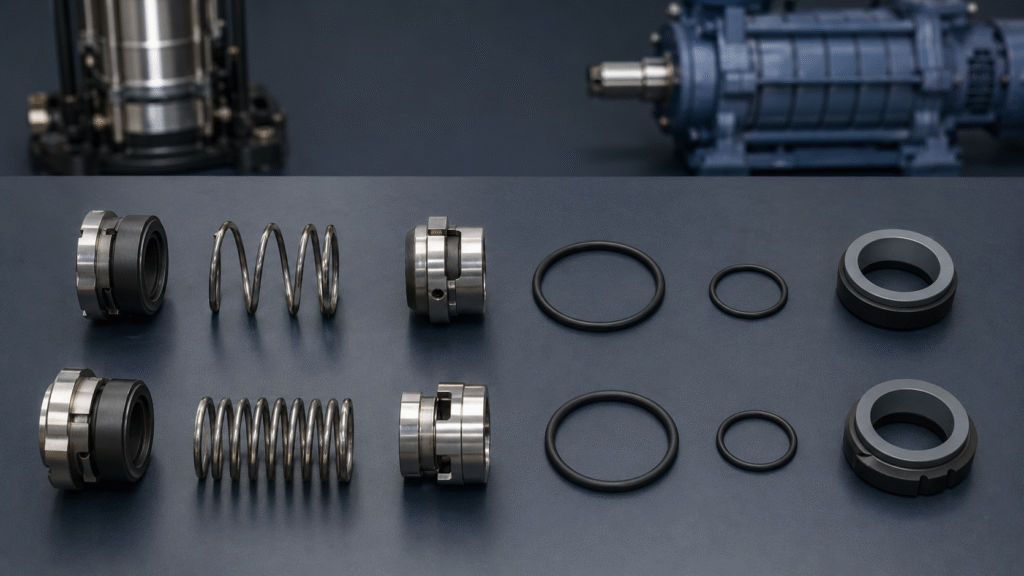

Kiểm tra phớt cũ
Giữ mọi chi tiết cũ đến khi xác nhận phớt thay. Ngay cả chi tiết mòn hoặc vỡ cũng có thông tin nhận dạng hữu ích.
Phớt đầy đủ thường có phần quay và tĩnh. Tùy thiết kế còn có lò xo, vòng giữ kim loại, vòng O, đệm chén cao su, vòng đệm và cơ cấu truyền động.
Chụp ảnh:
- Phớt trước tháo
- Toàn bộ phớt sau tháo
- Trước và sau phần quay
- Trước và sau mặt tĩnh
- Lò xo và vòng giữ kim loại
- Vòng O và đệm chén cao su
- Chốt, rãnh, tai hoặc vít hãm truyền động
- Ký hiệu vật liệu hoặc mã chi tiết
- Trục hoặc ống lót
- Buồng phớt trống
- Vị trí từng chi tiết khi tháo
Giữ riêng nhóm CDLF và CHL. Không trộn chi tiết các bơm trong cùng ảnh.
Đo kích thước phớt quan trọng
Hai phớt trông gần giống có thể khác chiều dài làm việc, mặt tĩnh hoặc kích thước mặt chà. Vì vậy, vẫn cần đo dù đã có model bơm.
Ghi những kích thước sau:
- Đường kính trục hoặc ống lót trục
- Đường kính trong phần quay
- Đường kính ngoài lớn nhất cụm quay
- Đường kính trong mặt quay
- Đường kính ngoài mặt quay
- Chiều dài tự do cụm quay
- Chiều dài làm việc khi lắp nếu biết
- Đường kính ngoài mặt tĩnh
- Đường kính trong mặt tĩnh
- Chiều dày mặt tĩnh
- Đường kính ngoài đệm chén cao su
- Lỗ buồng hoặc nắp phớt
- Khoảng cách đến vai trục hoặc chi tiết giữ
Tài liệu hướng dẫn đo phớt từng bước giải thích cách lấy kích thước chính. Đo mỗi chi tiết cứng nhiều lần và nêu đơn vị milimét hay inch.
Không lấy cao su trương, mép vỡ hoặc lò xo bị nén làm chuẩn duy nhất. Ưu tiên bề mặt kim loại và mặt cứng ổn định khi có thể.
Chọn vật liệu mặt chà và elastomer
Phớt đúng kích thước vẫn hỏng nếu vật liệu không hợp môi chất. Vì vậy, chọn phớt CNP CDLF và CHL phải xét đầy đủ điều kiện vận hành.
Một sổ tay lựa chọn phớt trục cơ khí xác định nhiệt độ, áp suất, tốc độ, kích thước trục và môi chất là yếu tố quan trọng. Cần xem chúng cùng nhau.
Cặp mặt thường gặp gồm:
- Carbon và ceramic cho nước sạch cùng điều kiện vừa phải
- Carbon và SiC cho nước sạch và điều kiện đòi hỏi cao hơn
- SiC và SiC cho hạt mài, hóa chất hoặc ứng dụng cần mặt cứng
- Tổ hợp TC khi độ bền và chịu va đập quan trọng
Đây là hướng dẫn chung, không phải thông số tự động. Cặp mặt cứng vẫn cần bôi trơn đủ. Chống hóa chất của TC còn có thể phụ thuộc cấp chất kết dính.
Elastomer cũng phải phù hợp môi chất:
- EPDM thường hợp nước, nước nóng và một số hóa chất nhẹ, nhưng thường không hợp dầu dầu mỏ
- NBR có thể hợp nước và nhiều dầu trong giới hạn nhiệt, hóa chất của nó
- FKM chịu nhiệt và dầu tốt nhưng không tương thích mọi hóa chất
- PTFE có thể hỗ trợ hóa chất khắc nghiệt hơn khi thiết kế cho phép
Dùng hướng dẫn chọn vật liệu phớt cơ khí để so mặt và elastomer chi tiết. Khi có hóa chất, cung cấp tên môi chất, nồng độ, nhiệt độ và quy trình vệ sinh chính xác.
Chọn phớt cho CNP CDLF
Dùng quy trình sau cho bơm đa tầng cánh đứng CDLF:
- Xác nhận nhãn đầy đủ bắt đầu bằng đúng mã dòng CDLF.
- Ghi cỡ thủy lực, cấu hình tầng, công suất, serial và mã sản xuất.
- Chụp khớp nối, đầu bơm, buồng phớt và vị trí phớt cũ.
- Đo đường kính trục hoặc ống lót.
- Đo cụm quay và mặt tĩnh.
- So chiều dài tự do và chiều dài làm việc khi lắp.
- Xác nhận lò xo, vòng giữ, vòng O và mặt tĩnh cũ.
- Kiểm tra môi chất, nhiệt độ, áp suất và lịch vận hành.
- Chọn vật liệu mặt và elastomer phù hợp.
- Đối chiếu mọi chi tiết với bản vẽ hoặc mẫu thay thế.
Không chọn phớt CDLF chỉ từ số lưu lượng danh nghĩa. Không mặc định hai bơm CDLF kích thước ngoài giống nhau dùng chung phớt trục.
Chọn phớt cho CNP CHL
Dùng quy trình tương tự cho bơm đa tầng cánh ngang CHL:
- Xác nhận nhãn ghi CHL, CHLF, CHLF(T) hay mã liên quan khác.
- Ghi model đầy đủ, công suất, điện áp, serial và ngày sản xuất.
- Chụp cụm thủy lực ngang và kết nối động cơ.
- Chụp phớt cũ trước khi tách chi tiết.
- Đo trục động cơ hoặc đường kính lắp phớt.
- Đo mặt tĩnh và bố trí lắp bằng cao su hoặc vòng O.
- Ghi chiều dài cụm quay và thiết kế lò xo.
- Kiểm tra vai trục, cơ cấu truyền động hoặc yêu cầu hướng lắp.
- Xác nhận môi chất và điều kiện vận hành.
- Đối chiếu cả cụm với phớt đề xuất.
Không mặc định mọi phớt quảng cáo cho CHL đều vừa mọi phiên bản CHL, CHLF hay CHLF(T). Mã danh mục phải thống nhất với kích thước và kết cấu thực.
Danh sách chọn phớt CDLF và CHL
Trước khi duyệt, xác nhận tất cả:
- Đúng dòng CNP
- Model đầy đủ và hậu tố
- Serial hoặc mã sản xuất
- Hướng đứng hoặc ngang
- Đúng đường kính trục hoặc ống lót
- Đúng đường kính và chiều dày mặt tĩnh
- Đúng chiều dài cụm quay
- Đúng chiều dài làm việc khi lắp
- Khớp lò xo và thiết kế truyền động
- Khớp hướng lắp
- Vật liệu mặt tương thích
- Elastomer tương thích
- Chi tiết kim loại phù hợp
- Đúng dải nhiệt độ và áp suất
- Điều kiện phù hợp môi chất
- Xác nhận bằng ảnh, kích thước hoặc mẫu
Nếu một chi tiết quan trọng mâu thuẫn các mục khác, dừng lựa chọn để điều tra trước khi đặt.
Lỗi chọn phớt CNP thường gặp
Những lỗi sau có thể gây rò hoặc không lắp được:
- Coi phớt CDLF và CHL thay thế lẫn nhau
- Chỉ đặt theo tên dòng
- Chỉ đo đường kính trục
- Nhầm số model với cỡ phớt
- Bỏ mặt tĩnh
- Nhầm chiều dài tự do và làm việc
- Bỏ hậu tố model
- Bỏ qua phiên bản sản xuất cũ hoặc mới
- Đoán vật liệu mặt chỉ từ màu
- Chọn elastomer không kiểm môi chất
- Dùng lại mặt tĩnh hỏng
- Trộn chi tiết nhiều bơm
- Lắp ngược cụm quay
- Khởi động trước khi nạp đầy và xả khí
Phớt cũng không nên bù cho trục mòn, ống lót hỏng, ổ trục lỏng hoặc rung quá mức. Sửa vấn đề bơm trước khi lắp phớt thay.
Kiểm tra lắp đặt trước khởi động
Vệ sinh trục, ống lót, buồng và rãnh vòng O trước lắp. Loại cặn cẩn thận, không xước bề mặt lắp.
Giữ mặt đã rà sạch. Dấu tay, xơ hoặc hạt nhỏ có thể làm nhiễu màng bôi trơn.
Chỉ dùng chất bôi trơn tương thích elastomer và môi chất. Bôi lên bề mặt lắp cần thiết, không phủ mỡ mặt đã rà.
Lắp mặt tĩnh đều. Không tác lực lệch lên ceramic hoặc SiC vì mặt giòn có thể nứt.
Sau lắp, kiểm tra khớp nối, ổ trục, chuyển động trục và vị trí phớt. Mồi, xả khí theo đúng quy trình. Không để phớt thiết kế cho chất lỏng chạy khô.
Theo dõi khi khởi động: rò, tiếng ồn, rung, nhiệt bất thường và dòng động cơ không ổn định.
Câu hỏi thường gặp
Một phớt có lắp được cả CDLF và CHL không?
Thông thường không nên mặc định. Hai dòng khác hướng và bố trí trục; buồng, mặt tĩnh, chiều dài làm việc và truyền động cũng có thể khác.
Model bơm có đủ để đặt phớt không?
Đôi khi model đầy đủ và serial nhận dạng được phớt. Tuy nhiên, ảnh và kích thước là xác nhận quan trọng, nhất là bơm cũ hoặc đã sửa.
Kích thước phớt nào quan trọng nhất?
Đường kính trục hoặc ống lót là mục đầu tiên, nhưng mặt tĩnh, chiều dài cụm quay và chiều dài làm việc cũng rất quan trọng.
Vật liệu mặt nào tốt nhất cho nước sạch?
Carbon đối tiếp ceramic hoặc SiC thường phù hợp nước sạch. Tuy nhiên, áp suất, nhiệt, tốc độ, chất lượng nước và chu kỳ phải hỗ trợ lựa chọn cuối.
Có nên thay mặt tĩnh cùng phần quay không?
Có, thay theo bộ đối tiếp thường an toàn hơn. Mặt tĩnh cũ có thể có vệt mòn, xước hoặc biến dạng làm hỏng mặt quay mới.
Cần gửi gì cho nhà cung cấp?
Gửi nhãn đầy đủ, ảnh mọi chi tiết, kích thước quan trọng, môi chất, nhiệt độ, áp suất và số lượng. Kèm mẫu cũ khi nhận dạng còn chưa chắc.
Lưu ý lựa chọn cuối
Chọn phớt CNP CDLF và CHL cần nhiều hơn tên dòng hoặc một số đo trục. Phân biệt kết cấu đứng CDLF với ngang CHL, rồi xác nhận model đầy đủ, phiên bản, phớt cũ, mặt tĩnh, kích thước và vật liệu.
Phần lớn lỗi xảy ra khi dựa vào một dấu hiệu và bỏ thông tin mâu thuẫn. Nhãn đầy đủ, ảnh có tổ chức, kích thước chính xác và dữ liệu vận hành rõ giúp nhận dạng phớt thay nhanh, tin cậy hơn.
