Một bộ thông tin nhận dạng phớt cơ khí đầy đủ giúp nhà cung cấp xác nhận phớt thay thế nhanh hơn. Thay vì một ảnh mờ hoặc chỉ đường kính trục, hãy cung cấp nhãn bơm, ảnh rõ phớt đã tháo, kích thước chính, ký hiệu và dữ liệu vận hành cơ bản. Mục tiêu không phải tự nhận dạng phớt, mà cung cấp đủ bằng chứng để nhà cung cấp đối chiếu loại thay thế với ít bất định hơn.
Với người mua và kỹ thuật viên bảo trì, yêu cầu hữu ích cần trả lời bốn câu hỏi: Đây là bơm nào? Phớt tháo ra có hình dạng ra sao? Kích thước quan trọng là gì? Phớt thay thế sẽ làm việc trong điều kiện nào? Khi bốn nhóm thống nhất, nhà cung cấp có thể đối chiếu mã, bản vẽ và thiết kế thay thế sẵn có tin cậy hơn nhiều.
Cần gửi gì để nhận dạng phớt cơ khí?

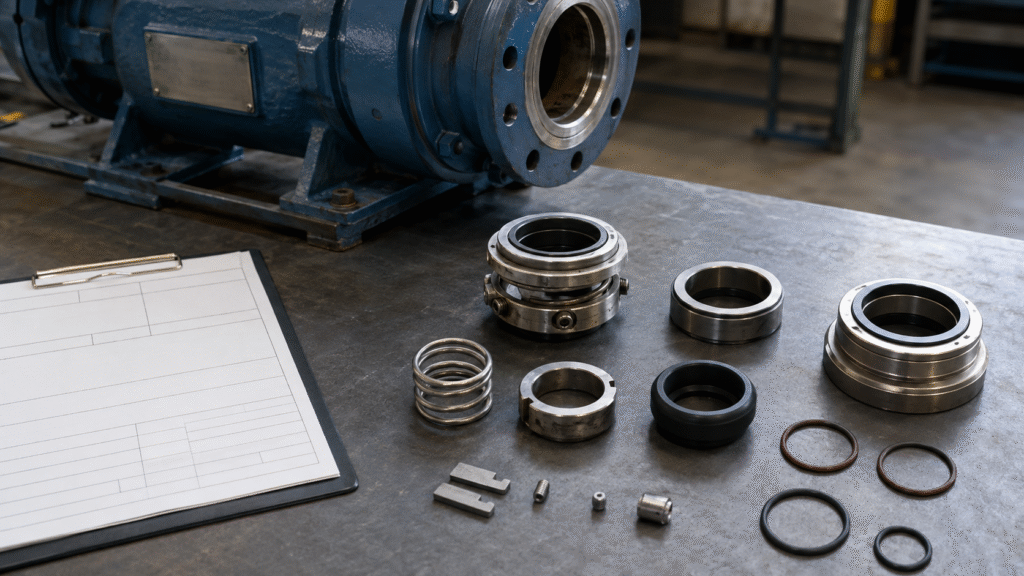

Yêu cầu tốt kết hợp dữ liệu bơm, ảnh, kích thước và thông tin ứng dụng. Không nhóm nào nên đứng riêng. Model bơm thu hẹp phạm vi, phớt đã tháo cho thấy loại thực tế đang lắp, kích thước phân biệt thiết kế tương tự và dữ liệu vận hành giúp xác nhận vật liệu thay thế còn phù hợp.
Khi có thể, gửi mọi thông tin trong một tin nhắn hoặc một bộ tệp. Tách riêng thông tin từng bơm. Nếu nhận dạng nhiều phớt cùng lúc, đặt tên tham chiếu riêng cho mỗi nhóm bơm và phớt để ảnh, số đo không bị lẫn.
Bắt đầu từ nhãn bơm
Gửi ảnh nhãn bơm sắc nét trước khi cắt riêng chi tiết. Nhà cung cấp cần đọc được hãng, model đầy đủ, mã số sản phẩm, số serialvà mã sản xuất. Cỡ động cơ, tần số và tốc độ cũng hữu ích khi một dòng bơm có cấu hình khác theo động cơ hoặc thị trường.
Đừng chỉ gửi mô tả như “Grundfos CR”, “bơm Flygt” hay “bơm đứng Lowara”. Những tên này chỉ nhóm sản phẩm rộng chứ không xác định một máy cụ thể. Chính nhà sản xuất bơm cũng sử dụng thông tin sản phẩm và serial để liên kết thiết bị với tài liệu và phụ tùng. Vì vậy, giữ lại hậu tố, mã sản xuất và các chi tiết nhãn khác khi còn đọc được.
Nếu nhãn hỏng, chụp phần còn lại và ghi các số trong tài liệu bảo trì trước đây. Giữ thông tin đó cùng ảnh phớt, thay vì đoán model đầy đủ từ hình dáng bơm.
Nên chụp những ảnh phớt cơ khí nào?

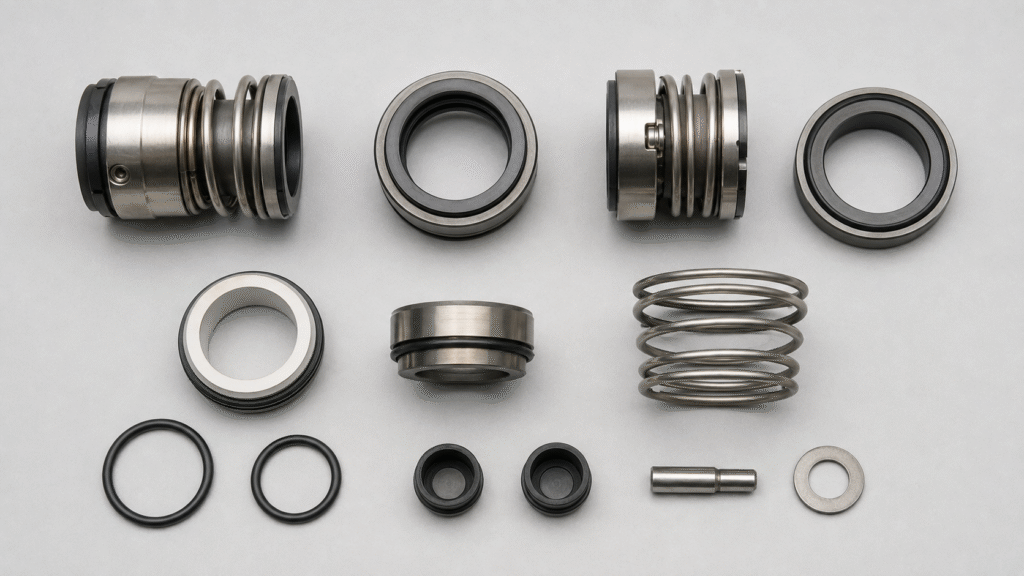

Ảnh hữu ích nhất khi ghi lại cả cụm từ nhiều góc đơn giản. Để nhận dạng, nhà cung cấp cần thấy cả phần quay và phần tĩnh. Đừng chỉ chụp cụm lò xo rồi bỏ mặt tĩnh.
Một bộ ảnh thực tế gồm: toàn bộ phớt cũ, mặt trước và bên của cụm quay, kết cấu lò xo hoặc ống xếp phía sau, mặt trước và bên của mặt tĩnh, vòng O hoặc đệm chén cao su, ký hiệu hoặc chữ khắc, buồng phớt bơm khi hữu ích và nhãn bơm.
Cụm quay
Chụp cụm quay trước khi tách thêm chi tiết. Sau đó chụp chính diện thể hiện mặt chà và ảnh bên đúng góc thể hiện lò xo, ống xếp, vòng giữ, chi tiết truyền động và biên dạng tổng thể. Nếu phớt đã rời hoặc vỡ, sắp các chi tiết gần đúng thứ tự ban đầu nhất có thể.
Với phớt cartridge, đưa nắp phớt, ống lót, vòng truyền động và bố trí bu lông vào cùng nhóm ảnh. Tuy nhiên, không tháo cartridge chỉ để có thêm ảnh trừ khi quy trình bảo trì vốn đã yêu cầu tháo.
Mặt tĩnh
Chụp riêng ảnh trước và bên của mặt tĩnh. Thể hiện mặt chính xác, biên dạng ngoài, cao su lắp hoặc vòng O và mọi đệm chén hoặc giá giữ thuộc cụm. Một mặt tĩnh trông đơn giản vẫn có thể phân biệt hai cụm quay gần như giống nhau.
Nếu mặt tĩnh nứt, giữ mọi mảnh cùng nhau và chụp cả bộ. Không bỏ mảnh ceramic, silicon carbide hoặc tungsten carbide vỡ trước khi nhận dạng được phớt thay thế.
Ký hiệu và chi tiết nhỏ
Chụp cận từng ký hiệu, chữ khắc, mã chi tiết, logo hoặc mã. Cũng chụp vòng O, đệm chén cao su, vòng đệm, chốt truyền động, lò xo, kẹp, vòng giữ và miếng căn. Chi tiết nhỏ có thể cho thấy cách cụm ban đầu được định vị hoặc dẫn động.
Tuy nhiên, ký hiệu chỉ hỗ trợ yêu cầu, không thay thế bằng chứng thực tế. Bơm cũ có thể dùng phớt ngoài hãng hoặc chi tiết sửa chữa lắp lẫn, nên mã tham chiếu vẫn phải thống nhất với bơm và kích thước.
Cách chụp ảnh hữu ích cho nhận dạng
Dùng nền sạch, đơn giản và ánh sáng tán xạ tốt. Đặt máy ảnh gần vuông góc với chi tiết khi chụp trước và bên. Góc phối cảnh quá xiên có thể làm méo đường kính, chiều dài; phản sáng có thể che chi tiết mặt chà hoặc ký hiệu khắc.
Giữ toàn bộ chi tiết trong khung. Chụp tổng thể trước rồi chụp gần chi tiết. Tránh cầm nhiều bộ phận nhỏ trong tay vì ngón tay có thể che hình học. Tách chi tiết từng bơm thành nhóm và chụp từng nhóm trước khi chuyển sang máy kế tiếp.
Ảnh nhận dạng không cần trau chuốt. Nó cần giữ chính xác hình dạng, hướng, tình trạng và ký hiệu. Một ảnh đơn giản, rõ nét hữu ích hơn ảnh cận đẹp mắt nhưng mất bối cảnh.
Nên gửi những kích thước phớt nào?
Kích thước giúp nhà cung cấp phân biệt phớt cùng hình dạng tổng quát. Với phớt rời tiêu chuẩn, cung cấp đường kính trục hoặc ống lót, đường kính trong phần quay, đường kính ngoài cụm quay, chiều dài tự do, chiều dài làm việc nếu có, đường kính ngoài, đường kính trong và chiều dày mặt tĩnh.
Với mặt tĩnh lắp đệm chén cao su hoặc thiết kế ống xếp, bổ sung kích thước cao su liên quan khi ảnh hưởng lắp vừa. Với cartridge, đường kính nắp, kích thước phần định tâm, cỡ ống lót và bố trí lỗ bu lông cũng có thể quan trọng. Luôn nêu đơn vị milimét hay inch.
Bài viết không lặp lại quy trình đo vì hướng dẫn đo phớt cơ khí đã giải thích vị trí và cách lấy từng kích thước. Dùng tài liệu đó khi nhà cung cấp yêu cầu xác nhận kích thước chính xác hơn.
Vì sao phải gửi cả mặt tĩnh?
Một vấn đề nhận dạng phổ biến là yêu cầu có ảnh cụm quay rất tốt nhưng không có mặt tĩnh. Khi đó nhà cung cấp chỉ biết một nửa cặp làm kín chính.
Đường kính ngoài, đường kính trong, chiều dày, kiểu lắp và bố trí cao su mặt tĩnh giúp phân biệt các lựa chọn dùng cùng cỡ trục. Vì vậy, gửi mặt tĩnh ngay cả khi nó trông như vòng ceramic tiêu chuẩn. Phần quay thay thế vừa trục vẫn có thể không tương thích lỗ lắp mặt tĩnh hoặc hình học dọc trục của bơm.
Nếu có thể, giữ phần quay và mặt tĩnh gốc cùng nhau cho đến khi xác nhận phớt thay thế.
Giữ tất cả chi tiết đã tháo cùng nhau
Đừng bỏ vòng O, đệm chén cao su, vòng đệm, chốt truyền động, lò xo, kẹp, vòng giữ, miếng căn hoặc mảnh mặt chà vỡ. Những chi tiết này giúp tái dựng hồ sơ nhận dạng ban đầu, đặc biệt khi phớt chính không còn mã đọc được.

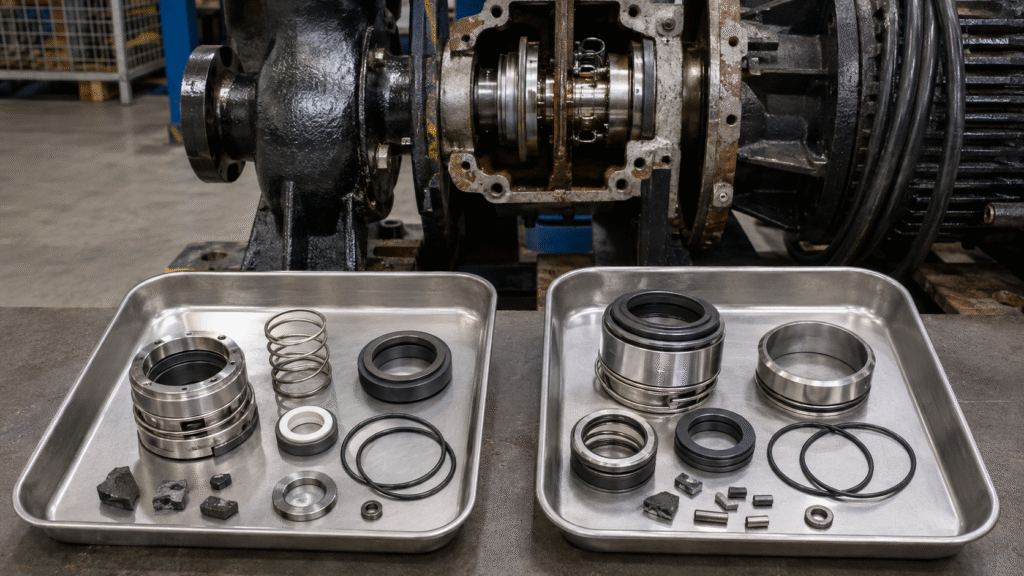

Với bơm có hai phớt, dán nhãn chi tiết trước khi đặt lẫn trên bàn. Phân biệt trên/dưới, trong/ngoài hoặc phía môi chất/phía khí quyển theo bố trí bơm. Nếu chưa chắc thuật ngữ, mô tả vị trí thực tế thay vì đoán.
Trộn chi tiết hai bơm có thể tạo một cụm phớt giả mà không nhà cung cấp nào nhận dạng tin cậy được. Giữ chi tiết mỗi bơm trong khay hoặc túi riêng cho đến khi hoàn tất yêu cầu.
Cần kèm thông tin vận hành gì?
Khi nhà cung cấp đã hiểu phớt về mặt cơ khí, cung cấp dữ liệu cơ bản: môi chất, nồng độ hóa chất nếu liên quan, nhiệt độ, áp suất, tốc độ trục, hạt rắn và hư hỏng trước đây đã biết. Thông tin này giúp kiểm tra liệu phớt được nhận dạng có nên giữ cấu hình vật liệu hiện tại hay không.
Giữ phần này ngắn gọn. Quyết định chi tiết về mặt chà, elastomer và bố trí thuộc hướng dẫn lựa chọn phớt cơ khí. Với yêu cầu nhận dạng, mục tiêu là nêu những điều kiện có thể khiến phớt tưởng như đúng trở nên không phù hợp ứng dụng thực tế.
Nếu quá trình đã thay đổi từ khi lắp phớt cũ, hãy nói rõ. Phớt đúng hình học vẫn có thể cần vật liệu hoặc bố trí khác.
Những thông tin thường chưa đủ
“Phớt cơ khí 25 mm” không phải yêu cầu nhận dạng đầy đủ. “Trông giống MG1”, “cho bơm Grundfos”, một ảnh mờ, chỉ đường kính trục, chỉ tên dòng bơm hoặc chỉ màu nhìn thấy của mặt chà hay vòng O cũng vậy.
Mỗi dấu hiệu có thể thu hẹp phạm vi nhưng không xác nhận toàn bộ cụm. Trục 25 mm có thể lắp nhiều thiết kế phớt không liên quan. Lò xo giống nhau có thể che giấu chiều dài làm việc khác; mặt tĩnh giống nhau có thể khác chiều dày hoặc biên dạng lắp. Màu vòng O cũng không phải cách nhận dạng vật liệu đáng tin cậy.
Khi thông tin hạn chế, nói rõ mục còn thiếu thay vì lấp bằng giả định. Sự không chắc chắn được nêu rõ hữu ích hơn thông số sai.
Cách sắp xếp ảnh và số đo
Dùng hệ đặt tên hoặc đánh số tệp đơn giản. Gắn nhãn ảnh nhãn bơm, phần quay, mặt tĩnh, ảnh bên, ký hiệu và kích thước để nhà cung cấp liên hệ đúng từng mục với chi tiết. Nếu có nhiều bơm, bắt đầu mỗi nhóm tệp bằng mã bơm riêng.
Ghi đơn vị cạnh từng kích thước. Cũng giải thích số đo lấy từ kim loại hoặc mặt cứng nguyên vẹn, chi tiết cao su mòn hay vị trí gốc ước tính. Với bơm phớt kép, ghi vị trí lắp từng nhóm phớt trước khi gửi tệp.
Nhà cung cấp không nên phải đoán mặt tĩnh nào thuộc cụm quay nào. Sắp xếp tốt giúp đánh giá nhận dạng nhanh hơn và giảm câu hỏi bổ sung có thể tránh được.
Danh sách kiểm tra yêu cầu nhận dạng phớt
Dùng danh sách này trước khi gửi yêu cầu.
Bơm
- Nhà sản xuất
- Model đầy đủ
- Số serial hoặc mã số sản phẩm
- Mã sản xuất nếu có
- Ảnh toàn bộ nhãn máy
Phớt
- Ảnh toàn bộ phớt cũ
- Ảnh trước và bên của cụm quay
- Ảnh trước và bên của mặt tĩnh
- Kết cấu lò xo hoặc ống xếp phía sau
- Ký hiệu hoặc chữ khắc
- Vòng O, đệm chén, vòng giữ, chốt, kẹp và mảnh vỡ
Kích thước
- Đường kính trục hoặc ống lót
- Đường kính trong phần quay
- Đường kính ngoài cụm quay
- Chiều dài tự do
- Chiều dài làm việc nếu có
- Đường kính ngoài mặt tĩnh
- Đường kính trong mặt tĩnh
- Chiều dày mặt tĩnh
- Kích thước cartridge hoặc nắp phớt liên quan
Ứng dụng
- Môi chất bơm
- Nồng độ hóa chất nếu liên quan
- Nhiệt độ
- Áp suất
- Tốc độ
- Hạt rắn
- Số lượng cần
Trước khi gửi, đối chiếu bộ thông tin với hướng dẫn nhận dạng đúng phớt cơ khí nếu muốn hiểu cách kiểm tra chéo mã bơm, nhóm phớt, kích thước và dữ liệu ứng dụng để đi đến quyết định thay thế cuối.
Câu hỏi thường gặp về nhận dạng phớt cơ khí
Có cần vệ sinh phớt cũ trước khi chụp không?
Loại bỏ bụi bẩn rời che hình học, nhưng không đánh bóng mạnh mặt hỏng hoặc xóa cặn, ký hiệu hữu ích. Nếu phớt đã hỏng, tình trạng của nó có thể chứa bằng chứng chẩn đoán. Khi thực tế cho phép, chụp trước khi vệ sinh kỹ.
Có nên đặt thước cạnh phớt trong mọi ảnh không?
Thước giúp ước lượng tỷ lệ nhưng không thay thế số đo ghi lại. Phối cảnh có thể khiến tham chiếu tỷ lệ gây nhầm. Gửi số đo trực tiếp riêng và dùng ảnh trước, bên để ghi hình dạng.
Nhà cung cấp có thể nhận dạng phớt từ một ảnh không?
Đôi khi có thể nhận ra nhóm phớt quen thuộc, nhưng một ảnh hiếm khi xác nhận mọi chi tiết lắp vừa. Yêu cầu tin cậy thường kết hợp thông tin bơm, phần quay và tĩnh, kích thước cùng ứng dụng.
Có cần gửi model bơm khi đã có phớt cũ không?
Có. Thông tin bơm cung cấp tham chiếu độc lập để xác nhận hoặc đặt nghi vấn đối với phớt thực tế. Điều này đặc biệt hữu ích khi bơm đã sửa trước đó hoặc cụm tháo ra chứa phụ tùng ngoài hãng.
Cần gửi gì nếu phớt vỡ hoàn toàn?
Gửi mọi chi tiết còn lại, mặt tĩnh, mảnh vỡ, lò xo hoặc ống xếp, vòng giữ, ký hiệu, nhãn bơm, kích thước quan trọng và thông tin ứng dụng. Không bỏ mảnh vỡ trước khi xác nhận loại thay thế.
Nhận dạng phớt cơ khí tốt phụ thuộc chất lượng và cách tổ chức thông tin cung cấp. Gửi nhãn bơm đầy đủ, ảnh rõ phần quay và tĩnh, kích thước quan trọng, ký hiệu, dữ liệu ứng dụng và số lượng. Khi các dữ liệu đi cùng nhau, nhà cung cấp đánh giá phớt thay thế với ít giả định hơn nhiều và chỉ cần hỏi tập trung vào thông tin thực sự còn thiếu.
