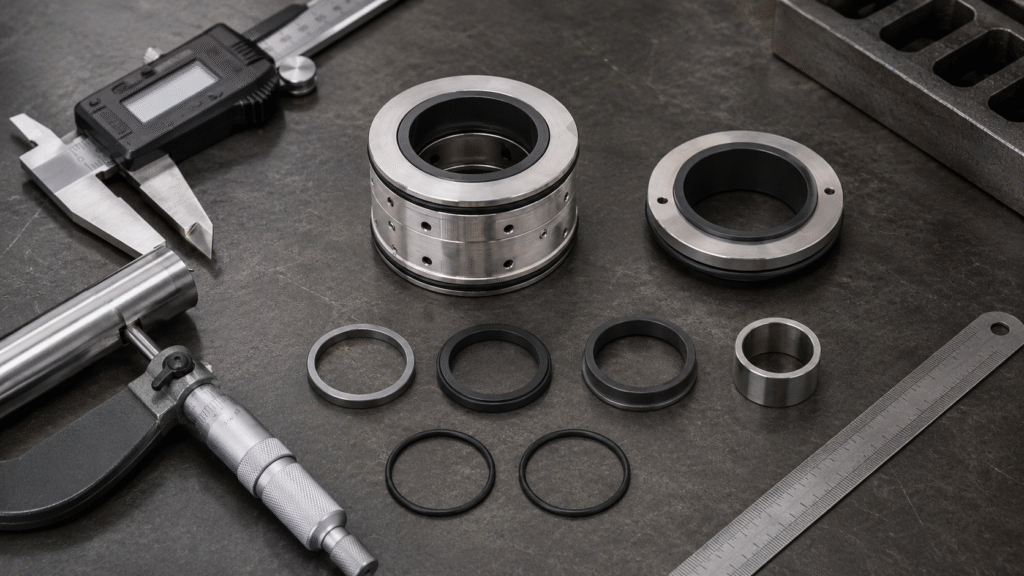

Đo phớt cơ khí chính xác đòi hỏi ghi nhiều hơn một đường kính. Bộ số đo hữu ích cần bao gồm trục hoặc ống lót, cụm quay và mặt chà, cùng chiều dài tự do, chiều dài làm việc và mặt tĩnh. Mục tiêu là lấy kích thước ổn định để hỗ trợ nhận dạng phớt thay thế.
Trước khi thao tác, cô lập bơm và xả áp. Để thiết bị nóng nguội, xử lý môi chất nguy hiểm theo quy trình cơ sở. Giữ chi tiết đã tháo sạch và có tổ chức. Đo chính xác phụ thuộc mặt chuẩn ổn định, lực đo nhẹ, dụng cụ đúng hướng, số đọc lặp lại và đơn vị ghi rõ.
Trả lời nhanh: cần đo kích thước nào?
Bắt đầu từ kích thước xác định lắp ghép trục và mặt tĩnh, sau đó ghi không gian lắp dọc trục. Ghi đơn vị cho mọi số đo, chú thích chuẩn cứng hay mềm và tránh làm tròn sớm. Dùng tài liệu riêng hướng dẫn nhận dạng phớt cơ khí cho lựa chọn thay thế cuối cùng.
| Kích thước | Thông tin cần ghi |
|---|---|
| Đường kính trục / ống lót | Đường kính thực tại vị trí sạch, chưa mòn |
| Đường kính trong phần quay | Lỗ cứng hoặc đường kính tiếp xúc |
| Đường kính ngoài cụm quay | Đường kính ngoài cứng lớn nhất; ghi riêng phần mềm nếu cần |
| Kích thước mặt chà | Đường kính ngoài, trong và chiều dày hữu ích |
| Chiều dài tự do | Chiều dài dọc trục ở trạng thái thả lỏng trước khi nén lắp |
| Chiều dài làm việc | Kích thước dọc trục vận hành theo vị trí lắp quy định |
| Đường kính ngoài / trong mặt tĩnh | Ghi riêng kích thước cứng và kích thước đệm chén cao su |
| Chiều dày mặt tĩnh | Chiều dày dọc trục liên quan |
| Biên dạng mặt tĩnh | Đệm chén, vòng O, bậc, dạng L, chi tiết chốt hoặc hình học khác |
| Kích thước cartridge | Cỡ trục, phần định tâm, bố trí bu lông, chiều dài ống lót, cổng và chiều dài tổng |
Dụng cụ đo phớt cơ khí
Biết cách đo cũng bao gồm chọn đúng dụng cụ. Thước cặp điện tử phù hợp phần lớn đường kính ngoài, trong, bậc và chiều dài dọc trục. Mỏ sạch, tiếp xúc vuông, lực kiểm soát và đọc lặp lại vẫn cần thiết để chính xác.
Dùng panme ngoài khi cần xác nhận trục hoặc ống lót chính xác hơn, nhất là khi khác biệt nhỏ ảnh hưởng lắp vừa. Cơ cấu cóc hoặc cơ cấu tạo lực không đổi giúp tăng độ lặp lại. Thước đo sâu hữu ích cho độ sâu mặt tĩnh chìm, còn thước thép chỉ nên dùng tham khảo sơ bộ. Tài liệu hướng dẫn đo chính xác Mitutoyo đề cập các loại dụng cụ này.
Trước khi đo: giữ thông tin cụm ban đầu
Trước khi đo phớt đã tháo, ghi lại toàn bộ cụm và hướng lắp. Cũng ghi vị trí mặt tĩnh, hướng lò xo hoặc ống xếp, ký hiệu và nhãn bơm. Chụp trước khi vệ sinh mạnh, giữ đệm chén nhỏ, giá giữ, miếng căn, chốt, vòng đệm và chi tiết giữ cùng nhau. Để có danh sách đầy đủ, dùng hướng dẫn thông tin cần gửi để nhận dạng phớt cơ khí.
Bước 1: đo trục hoặc ống lót
Đường kính trục hoặc ống lót là chuẩn cứng đầu tiên. Vệ sinh vùng tiếp xúc, tránh rãnh mòn sâu, ba via, ăn mòn, rãnh then và cặn dày. Nếu có thể, dùng panme ngoài. Đo nhiều vị trí quanh chu vi và dọc trục để phát hiện ôvan, côn hoặc mòn cục bộ.
Ghi số đọc thực trước khi gán cỡ danh nghĩa. Không lập tức làm tròn giá trị như 24.96 mm thành 25 mm. Mài mòn, kỹ thuật đo, nhiệt độ hoặc kích thước hệ inch có thể giải thích khác biệt. Đối chiếu với thông tin bơm và kích thước phớt cứng khác trước khi xác định hệ danh nghĩa.
Bước 2: đo phần phớt quay
Đường kính trong
Trước tiên xác định phần thực sự tiếp xúc trục hoặc ống lót. Lỗ cứng cho chuẩn ổn định. Lỗ ống xếp cao su hoặc vùng elastomer tiếp xúc có thể thay đổi do trương nở, nén hoặc biến dạng dư sau sử dụng. Ưu tiên đo lỗ cứng. Với tiếp xúc cao su, đo nhẹ đường kính trong thả lỏng và ghi tình trạng.
Đường kính ngoài
Đo đường kính ngoài cứng lớn nhất, giữ thước cặp vuông với chi tiết. Nếu vùng lớn nhất là ống xếp mềm, ghi riêng đường kính ngoài cứng và đường kính ngoài mềm thả lỏng. Không bóp cao su để ép màn hình cho số ổn định.
Kích thước mặt chà
Ghi đường kính ngoài, trong mặt quay và chiều dày dọc trục nếu giúp phân biệt thiết kế tương tự. Thao tác cẩn thận với carbon, ceramic, silicon carbide và tungsten carbide vì mặt đã rà là bề mặt làm kín chính xác. Tiếp xúc nhẹ tại mép chuẩn ổn định, tránh kéo mỏ đo qua vệt làm kín.
Bước 3: đo chiều dài tự do
Chiều dài tự do là chiều dài dọc trục cụm quay ở trạng thái thả lỏng trước khi nén lắp. Đo khi lò xo hoặc ống xếp ở trạng thái tự nhiên không tải, ghi chính xác mặt chuẩn đầu và cuối để lặp lại trong mỗi lần kiểm tra.
Phớt đã dùng có thể không trở về chiều dài tự do ban đầu. Mỏi lò xo, elastomer biến dạng, cặn, ăn mòn hoặc chi tiết truyền động hỏng có thể thay đổi vị trí thả lỏng. Vì vậy, chiều dài tự do là dấu hiệu nhận dạng, không chứng minh vị trí lắp ban đầu.
Bước 4: xác nhận chiều dài làm việc
Một phần quan trọng của đo phớt là xác nhận chiều dài làm việc: vị trí dọc trục khi lắp hoặc kích thước vận hành đã nén do thiết kế quy định. Nó kiểm soát nén lò xo hoặc ống xếp và tải mặt; giá trị sai có thể gây nóng, mòn hoặc rò.
Không ước lượng bằng cách bóp phớt cũ theo cảm giác. Xác nhận chuẩn lắp từ bản vẽ bơm, bản vẽ phớt, hồ sơ lắp gốc, vai trục, vị trí truyền động, chi tiết định vị hoặc hướng dẫn nhà sản xuất. Nếu không còn chuẩn tin cậy, ghi rõ chiều dài làm việc chưa xác nhận.

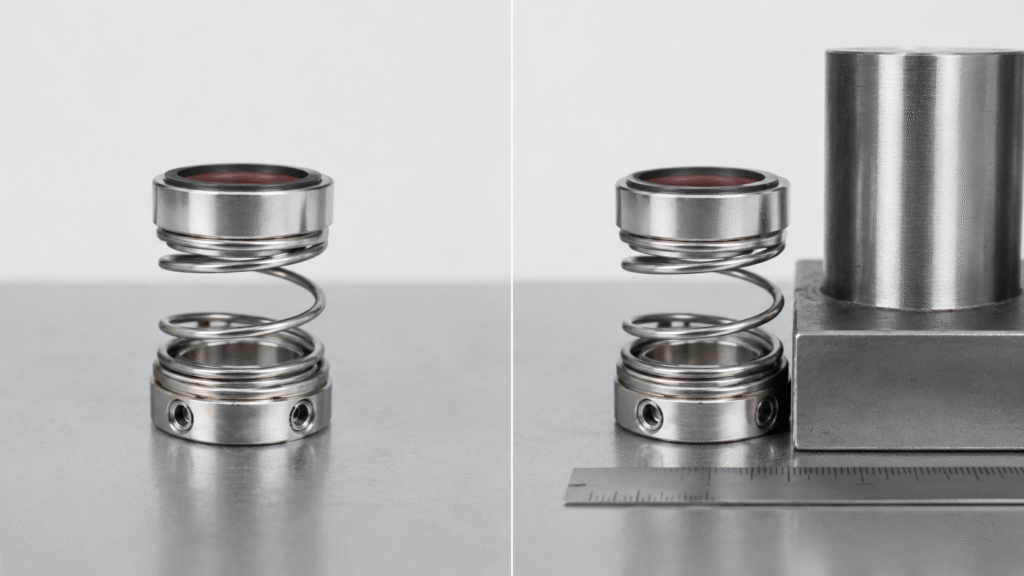

Chiều dài tự do và chiều dài làm việc
| Mục | Chiều dài tự do | Chiều dài làm việc |
|---|---|---|
| Thời điểm đo | Trước khi nén lắp | Tại vị trí lắp quy định |
| Trạng thái phớt | Lò xo hoặc ống xếp thả lỏng | Nén theo thiết kế |
| Mục đích | Nhận dạng và đối chiếu | Định vị dọc trục và tải mặt đúng |
| Rủi ro nếu nhầm | Chiều dài tự do đã dùng có thể khác hình học gốc | Nén sai có thể gây rò, nóng hoặc mòn |
Hai chiều dài liên quan nhưng không thay thế lẫn nhau. Ghi chúng ở hai dòng riêng trong mọi phiếu đo, nhất là khi lò xo hoặc elastomer đã dùng không trở về trạng thái ban đầu. Nhầm hai giá trị có thể khiến hồ sơ kích thước vốn chính xác trở nên gây hiểu sai.

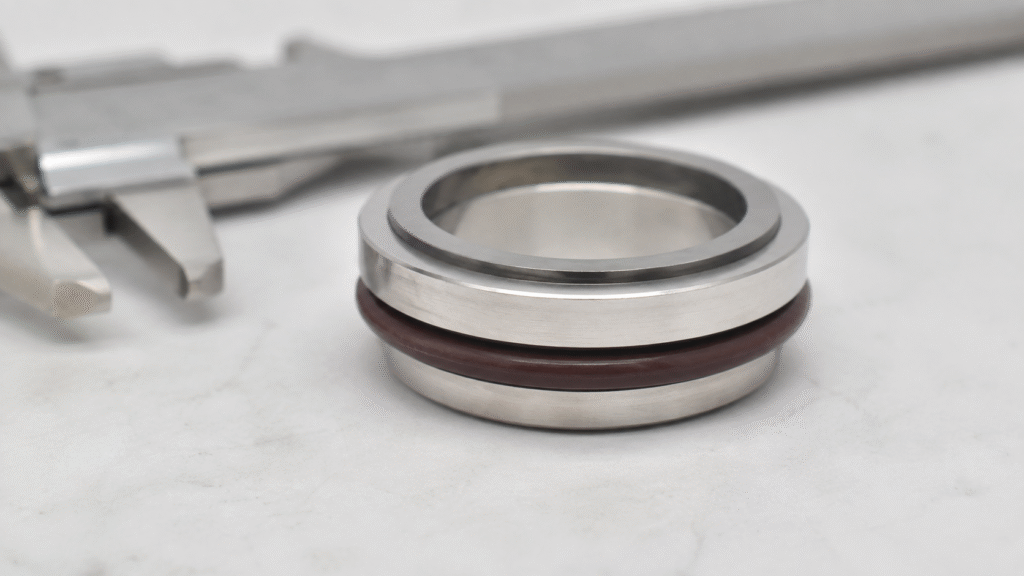

Bước 5: đo mặt tĩnh
Đường kính ngoài
Đo phần cứng mặt tĩnh trước. Nếu dùng đệm chén cao su, ghi riêng đường kính ngoài đệm thả lỏng, không chỉ báo kích thước cao su bị nén hoặc trương. Đọc nhiều lần, ghi bậc, bích, vai hoặc giá giữ làm thay đổi biên dạng.
Đường kính trong
Đo lỗ giữa, không mặc định bằng đường kính trục. Lỗ có thể tạo khe hở trục, trong khi đệm cao su hoặc giá kim loại tạo một đường kính trong khác nhìn thấy phía sau vòng đã rà. Ghi rõ đã đo đặc điểm nào.
Chiều dày
Đo chiều dày dọc trục liên quan và xác định mặt chuẩn dùng. Cùng đường kính ngoài không khiến hai mặt tĩnh thay thế được nhau, vì khác chiều dày có thể dịch vị trí mặt và thay đổi chiều dài làm việc. Dùng mặt chuẩn cứng ổn định, tránh lực mạnh lên bề mặt giòn hoặc đã rà.
Biên dạng lắp
Ghi mặt tĩnh có vẻ lắp vòng O, đệm chén cao su, dạng bậc, dạng L hay có chốt hoặc chi tiết chống xoay. Không ép mọi thiết kế vào một hệ tên dùng chung. Ảnh bên kèm kích thước hữu ích hơn tên kiểu không chắc chắn.
Cách đo phớt ống xếp cao su
Cần thận trọng hơn vì kích thước elastomer thay đổi sau sử dụng. Ghi chiều dài ống xếp thả lỏng, kích thước mặt cứng, chuẩn đường kính cứng trong hoặc ngoài và biên dạng lắp phía sau. Ghi tình trạng trương, bẹp, nứt, cứng hoặc giãn dư trước khi quyết định số đo nào còn đáng tin.
Tác lực nhẹ lên phần mềm, tách số đo cứng khỏi kích thước cao su thả lỏng trong ghi chép. Với loại phớt này, chuẩn kim loại và mặt cứng ổn định nên có trọng lượng lớn hơn kích thước elastomer biến dạng.
Phép đo bổ sung cho cartridge
Với cartridge, xác nhận đường kính trục hoặc ống lót, phần định tâm nắp, bố trí bu lông, chiều dài dọc trục tổng, chiều dài ống lót và vị trí cổng khi liên quan. Tập trung không gian lắp thay vì dựng lại toàn bộ bản vẽ kỹ thuật. Sau khi xác nhận, dùng hướng dẫn lắp phớt cơ khí cartridge cho kẹp định vị, trình tự nắp, vòng truyền động, đường hỗ trợ và đưa vào vận hành.
Cỡ phớt hệ mét và hệ inch
Kích thước hệ mét và inch gần tương đương có thể gây nhầm. Ghi số đọc thực trước, rồi đối chiếu xuất xứ bơm, bản vẽ cũ, số đo trục, mặt tĩnh và kích thước cứng khác. Trục hệ mét bị mòn có thể gần cỡ inch; đừng làm tròn sớm chỉ để khớp cỡ quen trong danh mục. Viết đơn vị cạnh mọi giá trị.
Cách đo phớt cơ khí hỏng
Ưu tiên chuẩn ổn định. Với carbon vỡ, kiểm tra chéo giá giữ, trục, mặt tĩnh và mảnh nguyên. Với cao su trương, ưu tiên kích thước cứng. Không dùng chiều dài tự do của lò xo hỏng để dựng lại vị trí gốc. Nếu thiếu mặt tĩnh, đo lỗ thân hoặc nắp và dùng tài liệu bơm.
Các lỗi đo phớt thường gặp
Lỗi phổ biến gồm chỉ đo trục, bỏ mặt tĩnh, nhầm chiều dài tự do với làm việc và coi cao su mòn như chuẩn cứng. Kỹ thuật viên cũng có thể làm tròn sớm, quên đơn vị, nghiêng thước, ép quá mạnh hoặc đo qua bụi, ăn mòn hay mép hỏng.
Lỗi khác là dựa vào ảnh mà không ghi kích thước. Phối cảnh che tỷ lệ, phản sáng có thể che màn hình thước cặp. Lặp lại phép đo quan trọng, ghi mặt chuẩn và đánh dấu giá trị chịu ảnh hưởng của mòn, biến dạng, ăn mòn hoặc vỡ.
Phiếu ghi kích thước phớt cơ khí
Biểu mẫu có thể lặp lại giúp chuẩn hóa cách đo. Tách kích thước khỏi thông tin nhận dạng và ứng dụng rộng hơn để kỹ thuật viên hoặc nhà cung cấp khác thấy rõ giá trị nào được đo và dữ liệu nào lấy từ tài liệu hay bản vẽ.
| Mục | Số đo |
|---|---|
| Đường kính trục / ống lót | |
| Đường kính trong phần quay | |
| Đường kính ngoài cụm quay | |
| Đường kính ngoài / trong / chiều dày mặt quay | |
| Chiều dài tự do | |
| Chiều dài làm việc | |
| Đường kính ngoài mặt tĩnh | |
| Đường kính trong mặt tĩnh | |
| Chiều dày mặt tĩnh | |
| Biên dạng mặt tĩnh | |
| Phần định tâm / bố trí bu lông cartridge | |
| Đơn vị: mm hoặc inch |
Sau khi hoàn tất phiếu, gửi kèm ảnh rõ và dữ liệu bơm. Số đo hỗ trợ nhận dạng nhưng không thay thế mã phớt gốc, model bơm hoặc tài liệu nhà sản xuất khi các nguồn đó có sẵn, đọc được và đáng tin cho bơm thực tế.
Câu hỏi thường gặp
Kích thước quan trọng nhất của phớt là gì?
Đường kính trục hoặc ống lót là kích thước khởi đầu chính nhưng riêng nó chưa đủ. Kích thước phần quay, hình học mặt tĩnh và chiều dài làm việc phân biệt các phớt cùng cỡ trục, nên ghi cùng nhau trong mỗi lần đo.
Chỉ dùng thước cặp điện tử có đo được phớt không?
Thước cặp đo được nhiều kích thước nhưng không nên dùng một mình để xác nhận mọi đặc điểm. Panme ngoài tốt hơn cho kiểm tra chính xác trục hoặc ống lót; thước đo sâu hữu ích cho độ sâu chìm. Thước thép chỉ dùng tham khảo sơ bộ kích thước tổng.
Đo chiều dài làm việc trên phớt cũ thế nào?
Không suy ra bằng cách nén phớt cũ theo cảm giác. Xác nhận vị trí lắp từ bản vẽ, vai trục, vị trí truyền động, hồ sơ đặt gốc hoặc hướng dẫn nhà sản xuất. Nếu thiếu bằng chứng, báo giá trị chưa xác nhận thay vì ước theo cảm giác lò xo.
Có nên làm tròn số đọc gần cỡ tiêu chuẩn không?
Không. Ghi giá trị thực cùng đơn vị trước. Sau đó đối chiếu khả năng hệ mét và inch, mài mòn, tài liệu bơm và các kích thước còn lại trước khi quyết định cỡ danh nghĩa có khả năng đúng và đặt phớt. Giữ số đọc gốc trong ghi chép.
Kết luận
Đo phớt chính xác cần bộ kích thước cứng nhất quán và điểm chuẩn được xác định rõ. Bắt đầu từ trục hoặc ống lót, rồi ghi phần quay, kích thước mặt, chiều dài tự do, chiều dài làm việc và hình học mặt tĩnh, không trộn giá trị thả lỏng với giá trị khi lắp.
Dùng dụng cụ phù hợp, lực nhẹ, đọc lặp lại và đơn vị rõ. Cuối cùng kết hợp phiếu đo với ảnh cùng dữ liệu bơm để nhận dạng. Kích thước chính xác giảm bất định, nhưng lựa chọn cuối vẫn phụ thuộc đối chiếu chúng với phớt và thiết bị thực tế.
