Tình trạng phớt cơ khí rò rỉ sau khi lắp đặt thường cho thấy lỗi lắp đặt, bề mặt làm kín bị hỏng, thiết lập phớt sai, vật liệu không phù hợp (tham khảo cách
| xác định đúng phớt cơ khí thay thế |
), hoặc vấn đề về điều kiện vận hành bơm.
Ngay cả phớt cơ khí mới, chất lượng cao cũng có thể rò rỉ ngay nếu kỹ thuật viên chạm vào mặt phớt, làm hỏng O-ring, lắp vòng tĩnh không đều, đặt sai chiều dài làm việc hoặc khởi động bơm khi buồng phớt chưa có đủ chất lỏng.
Vì vậy, thay phớt lần nữa mà chưa xác định nguyên nhân thực sự có thể chỉ dẫn đến một lần hỏng khác.
Hướng dẫn này giải thích các nguyên nhân phổ biến gây rò rỉ phớt cơ khí sau khi lắp đặt, cách xác định vị trí rò rỉ và những điểm cần kiểm tra trước khi khởi động lại bơm.
Trả lời nhanh: Vì sao phớt cơ khí mới bị rò rỉ?
Phớt cơ khí mới có thể rò rỉ sau khi lắp do:
- Mặt phớt bẩn hoặc hỏng
- O-ring bị cắt, xoắn hoặc lắp sai
- Chất bôi trơn lắp ráp không phù hợp
- Độ nén lò xo hoặc chiều dài làm việc không đúng
- Lắp vòng tĩnh hoặc nắp phớt không đều
- Độ đảo trục quá lớn hoặc bơm sai lệch đồng tâm
- Chạy khô hoặc khí bị giữ lại
- Vật liệu mặt phớt hoặc chi tiết đàn hồi không phù hợp
- Áp suất, nhiệt độ hoặc tốc độ ngoài giới hạn của phớt
- Đường súc rửa bị tắc hoặc đấu nối sai
- Rung quá mức hoặc xâm thực
- Sai kích thước hoặc thiết kế phớt cơ khí
Trước tiên, xác định chính xác nơi chất lỏng thoát ra. Sau đó kiểm tra phớt rò rỉ khi bơm đứng yên, lúc khởi động, chỉ khi chạy hay sau khi bơm nóng lên.
Thời điểm và vị trí rò rỉ thường giúp nhận diện vấn đề bên trong.
Phớt cơ khí rò rỉ một lượng nhỏ có bình thường không?
Phớt cơ khí cần một màng chất lỏng rất mỏng giữa mặt động và mặt tĩnh. Màng này bôi trơn và làm mát các mặt khi vận hành.
Tuy nhiên, trong phần lớn ứng dụng bơm chất lỏng, phớt được chọn và lắp đúng không nên nhỏ giọt liên tục nhìn thấy được.
Một lượng ẩm, hơi hoặc thấm ướt tạm thời nhỏ có thể xuất hiện khi bắt đầu vận hành. Tuy nhiên, nhỏ giọt liên tục, phun thành tia hoặc rò rỉ tăng dần đều cần được kiểm tra.
Không mặc định phớt mới chỉ cần thêm thời gian để “chạy rà”. Nếu rò rỉ vẫn nhìn thấy hoặc tăng lên, hãy dừng bơm và kiểm tra lắp đặt trước khi các mặt phớt hỏng thêm.
Xác định thời điểm phớt cơ khí bắt đầu rò rỉ
Trước khi tháo bơm, quan sát khi nào rò rỉ xuất hiện.
| Dạng rò rỉ | Nguyên nhân có thể gặp |
|---|---|
| Rò rỉ khi bơm dừng | O-ring, gioăng nắp phớt hoặc vòng tĩnh hỏng, hay làm kín tĩnh không đúng |
| Rò rỉ ngay khi khởi động | Chạy khô, mặt phớt hỏng, chiều dài lắp sai hoặc quay sai chiều |
| Chỉ rò rỉ khi trục quay | Độ đảo trục, rung, sai lệch đồng tâm, áp suất hoặc mặt phớt không ổn định |
| Rò rỉ sau khi bơm nóng lên | Biến dạng nhiệt, vật liệu không tương thích hoặc làm mát không đủ |
| Rò rỉ gián đoạn | Xâm thực, lọt khí, dao động áp suất hoặc vận hành không ổn định |
| Rò rỉ tăng dần | Mòn mặt phớt, tích tụ chất rắn, mất bôi trơn hoặc tác động hóa chất |
| Rò rỉ xuất hiện sau khi dừng máy | Đảo chiều áp suất, lưu chất công nghệ bị giữ lại hoặc chuyển động liên quan đến nhiệt độ |
Quan sát ban đầu này giúp tránh tháo không cần thiết và tập trung vào vùng có khả năng hỏng cao nhất.
Phớt cơ khí có thể rò rỉ ở đâu?
Không phải mọi rò rỉ gần phớt đều đi qua các mặt làm kín chính.
Chất lỏng có thể thoát theo nhiều đường:
- Giữa mặt động và mặt tĩnh
- Giữa vòng tĩnh và vỏ phớt
- Giữa phần quay và trục bơm
- Quanh O-ring, cốc cao su, ống xếp hoặc gioăng
- Giữa nắp phớt và thân bơm
- Qua đầu nối súc rửa, quench, làm mát hoặc chất lỏng ngăn cách
- Từ ống lót trục hoặc buồng phớt bị hỏng
Vì vậy, vệ sinh và làm khô khu vực trước khi thử. Sau đó quan sát điểm đầu tiên xuất hiện ẩm.
Bước này đáng tin cậy hơn việc mặc định mọi rò rỉ đều xuất phát từ vùng tiếp xúc giữa hai mặt phớt.

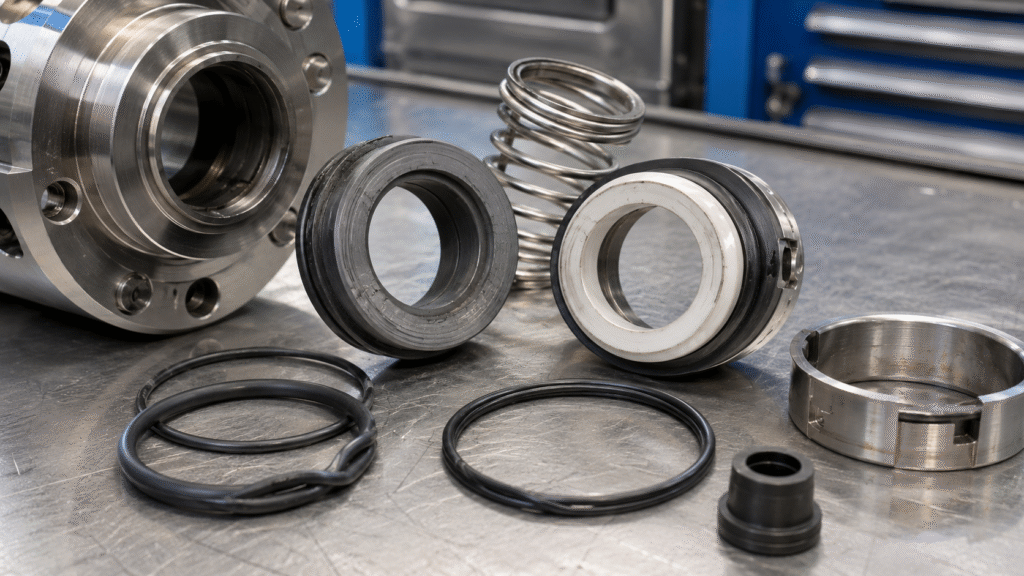

12 nguyên nhân phổ biến khiến phớt cơ khí rò rỉ sau khi lắp đặt
1. Mặt phớt bẩn hoặc nhiễm tạp chất
Các mặt phớt cơ khí cần bề mặt tiếp xúc cực sạch và phẳng.
Bụi, dấu vân tay, mỡ, hạt kim loại, xơ vải, hóa chất khô hoặc vụn bao bì có thể tạo đường rò rỉ giữa hai mặt.
Ngay cả một hạt nhỏ cũng có thể giữ hai mặt tách nhau. Do đó, phớt mới có thể bắt đầu rò rỉ ngay khi bơm khởi động.
Những điểm cần kiểm tra
Kiểm tra mặt phớt dưới ánh sáng tốt. Tìm:
- Dấu vân tay
- Vết dầu
- Bụi hoặc sợi
- Cặn khô
- Vết xước
- Dấu tiếp xúc không đều
- Hạt găm vào bề mặt
Cách khắc phục
Làm sạch các mặt bằng chất tẩy rửa phù hợp không để lại cặn và khăn không xơ. Tuân theo hướng dẫn vệ sinh của nhà sản xuất phớt.
Không dùng giấy nhám hoặc chất đánh bóng trừ khi nhà sản xuất khuyến nghị cụ thể. Vệ sinh bằng vật liệu mài có thể làm thay đổi độ phẳng và gây hỏng vĩnh viễn mặt phớt.
Khi lắp lại, tránh chạm ngón tay trần vào các mặt đã mài rà.

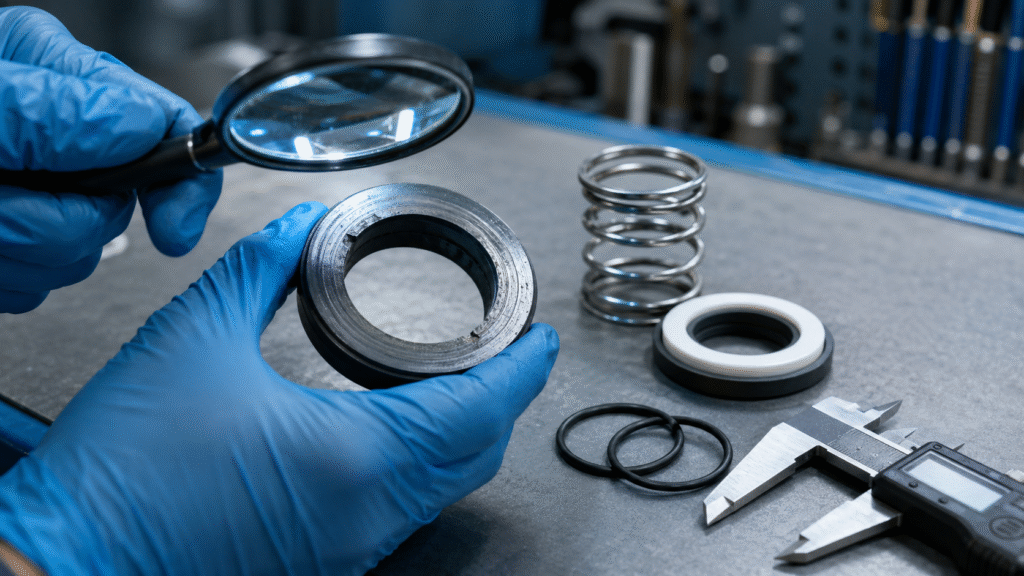

2. Mặt phớt sứt, nứt hoặc xước
Mặt carbon, gốm, silic cacbua và vonfram cacbua có thể bị hỏng trong vận chuyển hoặc lắp đặt.
Chi tiết carbon và gốm đặc biệt dễ hỏng do va đập. Một vết sứt nhỏ gần vệt làm kín có thể gây rò rỉ ngay.
Hư hỏng có thể xảy ra khi kỹ thuật viên:
- Làm rơi phớt
- Va phớt vào trục
- Ép phớt qua rãnh then
- Siết các chi tiết không đều
- Dùng dụng cụ kim loại trực tiếp lên mặt phớt
- Lắp vòng tĩnh bị nghiêng
Những điểm cần kiểm tra
Tháo phớt và kiểm tra toàn bộ chu vi của cả hai mặt.
Tìm:
- Mép sứt
- Vết nứt theo hướng bán kính
- Vết xước sâu
- Phần carbon bị vỡ
- Vệt mòn không đều
- Đổi màu do nhiệt
Cách khắc phục
Thay các mặt phớt hỏng theo bộ đối tiếp phù hợp.
Không kết hợp mặt động mới với mặt tĩnh đã sử dụng trừ khi nhà sản xuất phớt cho phép cụ thể. Mặt cũ có thể có dạng mòn không đều khiến nó không tiếp xúc đúng với chi tiết mới.
3. O-ring hỏng, xoắn hoặc lắp sai
Các bộ phận làm kín phụ ngăn rò rỉ quanh trục, ống lót trục, vòng tĩnh và nắp phớt.
O-ring có thể rò rỉ nếu bị cắt, xoắn, kẹp, kéo giãn, cuộn hoặc lắp sai rãnh.
Vai trục sắc, ren, rãnh then, ba via hoặc bề mặt ống lót hỏng thường làm cắt vật liệu đàn hồi trong lúc lắp ráp.
Dấu hiệu điển hình
- Rò rỉ khi bơm đứng yên
- Chất lỏng xuất hiện phía sau phần quay của phớt
- Rò rỉ quanh vòng tĩnh
- O-ring xoắn hoặc bị đùn ra rõ rệt
- Mảnh cao su gần vùng lắp đặt
Cách khắc phục
Loại bỏ ba via và che bảo vệ các cạnh sắc trước khi lắp O-ring mới.
Dùng ống dẫn lắp hoặc băng bảo vệ che ren và rãnh then khi phù hợp. Đồng thời xác nhận kích thước, vật liệu, vị trí rãnh và độ nén O-ring.
Không dùng lại O-ring có vết cắt, bị bẹt, trương nở, cứng hoặc biến dạng vĩnh viễn.
4. Dùng sai chất bôi trơn khi lắp ráp
Chất bôi trơn không đúng có thể làm hỏng chi tiết đàn hồi hoặc khiến phớt không giữ đúng vị trí.
Ví dụ, mỡ gốc dầu mỏ có thể tác động xấu đến một số vật liệu cao su. Quá nhiều chất bôi trơn cũng có thể làm bẩn các mặt làm kín chính.
Ngoài ra, chất bôi trơn vẫn trơn sau khi lắp có thể khiến ống xếp cao su hoặc chi tiết quay dịch chuyển dọc trục.
Những điểm cần kiểm tra
Xác nhận:
- Nhà sản xuất phớt khuyến nghị chất bôi trơn nào
- Chất bôi trơn có tương thích với vật liệu đàn hồi không
- Chất bôi trơn có tiếp xúc với mặt làm kín không
- Phần quay có dịch chuyển sau khi lắp không
Cách khắc phục
Chỉ sử dụng chất bôi trơn sạch, tương thích và được chấp thuận cho phớt cùng lưu chất công nghệ.
Bôi lượng nhỏ lên các bề mặt làm kín phụ cần thiết. Không phủ các mặt làm kín chính trừ khi hướng dẫn của nhà sản xuất yêu cầu cụ thể.
5. Sai chiều dài làm việc hoặc độ nén lò xo
Chiều dài làm việc của phớt cơ khí kiểm soát độ nén lò xo và tải mặt phớt.
Nếu chiều dài lắp quá lớn, lò xo có thể không tạo đủ lực đóng. Khi đó, chất lỏng có thể đi qua giữa hai mặt.
Nếu chiều dài lắp quá ngắn, độ nén lò xo quá lớn có thể gây ma sát cao, phát nhiệt nhanh, biến dạng mặt phớt và mòn sớm.
Nguyên nhân thường gặp
- Đo không đúng
- Chọn sai điểm chuẩn trên trục
- Chiều dày vòng tĩnh không đúng
- Sai model phớt thay thế
- Định vị vòng truyền động không đúng
- Tháo kẹp định vị sai thời điểm
- Không tuân theo bản vẽ bơm
Đối với phớt cơ khí cartridge, kẹp hoặc miếng đệm định vị thường giữ đúng vị trí trong khi lắp. Tháo quá sớm có thể làm thay đổi thiết lập phớt.
Cách khắc phục
Kiểm tra kích thước lắp đặt quy định và đối chiếu với cụm bơm thực tế.
Đo từ đúng bề mặt chuẩn. Đồng thời xác nhận chiều dày vòng tĩnh, vị trí vai trục, chiều dài ống lót và vị trí nắp phớt.
Không ước lượng độ nén lò xo bằng mắt.
6. Lắp vòng tĩnh hoặc nắp phớt không đều
Vòng tĩnh phải nằm vuông vắn trong vỏ phớt.
Nếu ép một phía sâu hơn phía kia, mặt tĩnh có thể không còn vuông góc với trục. Siết nắp phớt không đều có thể gây vấn đề tương tự.
Do đó, mặt động có thể chỉ tiếp xúc với một phần mặt tĩnh.
Những điểm cần kiểm tra
Kiểm tra:
- Độ sâu vòng tĩnh
- Độ vuông góc của vòng tĩnh
- Vị trí cốc cao su
- Độ thẳng hàng của gioăng nắp phớt
- Trình tự siết bu lông
- Khe hở nắp phớt quanh chu vi
Cách khắc phục
Làm sạch lỗ lắp vòng tĩnh và loại bỏ ăn mòn hoặc cặn.
Ép vòng tĩnh đều bằng dụng cụ lắp sạch, tác dụng lực lên đúng bề mặt. Sau đó siết bu lông nắp phớt tăng dần theo trình tự chéo.
Không kéo nắp phớt đang nghiêng vào vị trí bằng cách siết hết một bu lông.
7. Độ đảo trục quá lớn, sai lệch đồng tâm hoặc ổ bi mòn
Phớt mới không thể khắc phục vấn đề cơ học của bơm.
Trục cong, ổ bi mòn, ống lót hỏng, khớp nối lỏng hoặc căn chỉnh sai có thể làm mặt động tách khỏi mặt tĩnh khi vận hành.
Điều này giải thích vì sao một số phớt vẫn khô khi bơm dừng nhưng rò rỉ ngay khi trục quay.
Dấu hiệu điển hình
- Chỉ rò rỉ trong vận hành
- Mặt phớt mòn không đều
- Vệt tiếp xúc rộng hoặc gián đoạn
- Tiếng ồn ổ bi bất thường
- Rung lớn
- Phớt hỏng lặp lại
- Rò rỉ thay đổi theo tốc độ bơm
Cách khắc phục
Đo độ đảo trục, chuyển động dọc trục và độ đồng tâm khớp nối bằng dụng cụ phù hợp.
Kiểm tra ổ bi, trục, ống lót, khớp nối và gá lắp bơm. Khắc phục tình trạng cơ học trước khi lắp phớt khác.
Nếu không, phớt thay thế có thể hỏng theo cách tương tự.
8. Chạy khô hoặc khí bị giữ lại
Mặt phớt cơ khí phụ thuộc vào lưu chất công nghệ hoặc chất lỏng hỗ trợ riêng để bôi trơn và làm mát.
Nếu bơm khởi động khi buồng phớt trống, các mặt có thể phát sinh nhiệt gây hỏng trong thời gian ngắn.
Khí bị giữ lại có thể gây vấn đề tương tự vì khí tản nhiệt kém hiệu quả hơn chất lỏng.
Nguyên nhân thường gặp
- Bơm chưa được mồi
- Buồng phớt chưa được xả khí
- Van hút vẫn đóng
- Mức chất lỏng quá thấp
- Đường súc rửa đóng hoặc tắc
- Bơm mất hút
- Không khí lọt vào đường ống đầu vào
Dấu hiệu điển hình
- Tiếng rít cao khi khởi động
- Nhiệt độ tăng nhanh
- Carbon nứt hoặc phồng rộp
- Dấu vết nhiệt trên chi tiết kim loại
- Mặt phớt bóng hoặc đổi màu
- Rò rỉ bắt đầu không lâu sau khi khởi động
Cách khắc phục
Nạp đầy và xả khí bơm cùng buồng phớt trước khi khởi động.
Xác nhận hệ thống hút cấp chất lỏng liên tục. Đồng thời xác nhận dòng súc rửa hoặc chất lỏng ngăn cách trước khi chạy bơm chính.
Nếu các mặt phớt đã hỏng do nhiệt, hãy thay trước khi khởi động lại.
9. Vật liệu mặt phớt hoặc chi tiết đàn hồi không phù hợp
Lắp đặt đúng về cơ học vẫn có thể rò rỉ nếu vật liệu không phù hợp với chất lỏng được bơm.
Không tương thích hóa học có thể khiến chi tiết đàn hồi trương nở, mềm, co lại, nứt hoặc cứng. Tương tự, vật liệu mặt phớt không phù hợp có thể bị ăn mòn, phồng rộp, mòn hoặc hỏng do nhiệt.
Quy trình lựa chọn vật liệu phớt cơ khí đáng tin cậy cần xem xét:
- Lưu chất công nghệ
- Nồng độ hóa chất
- Hóa chất vệ sinh
- Chất lỏng súc rửa
- Nhiệt độ
- Áp suất
- Chất rắn và hạt mài
- Nguy cơ chạy khô
- Điều kiện khởi động và dừng máy
Dấu hiệu điển hình
- O-ring trương nở
- Cao su mềm hoặc dính
- Chi tiết đàn hồi cứng hoặc nứt
- Chi tiết kim loại bị ăn mòn
- Mặt phớt bị rỗ
- Rò rỉ nhanh sau khi tiếp xúc với lưu chất
Cách khắc phục
Xác nhận chính xác thành phần và nhiệt độ lưu chất.
Sau đó kiểm tra vật liệu mặt phớt, chi tiết đàn hồi, kim loại và chất bôi trơn theo ứng dụng thực tế. Không nhận diện vật liệu đàn hồi chỉ bằng màu sắc.
10. Điều kiện vận hành ngoài giới hạn phớt
Phớt thay thế phải phù hợp với áp suất, nhiệt độ, tốc độ và hướng quay thực tế.
Phớt có thể rò rỉ khi bơm làm việc ngoài phạm vi dự kiến, dù kích thước lắp đặt đúng.
Điều kiện cần xác nhận
- Áp suất buồng phớt bình thường
- Áp suất tối đa
- Xung áp suất
- Nhiệt độ công nghệ
- Nhiệt độ khởi động
- Tốc độ trục
- Hướng quay
- Điều kiện chân không
- Tần suất khởi động và dừng
Áp suất quá lớn có thể làm quá tải các mặt hoặc đùn bộ phận làm kín phụ ra ngoài. Nhiệt độ cao có thể giảm độ bền vật liệu đàn hồi và thay đổi hình học mặt phớt.
Ngoài ra, một số phớt cơ khí dùng lò xo có hướng hoặc cơ cấu tạo dòng bơm. Quay ngược có thể làm lỏng chi tiết hoặc giảm tuần hoàn dự kiến.
Cách khắc phục
Đối chiếu dữ liệu vận hành thực tế với thông số phớt và bơm.
Không chỉ dựa vào áp suất đầu đẩy vì áp suất trong buồng phớt có thể khác.
11. Vấn đề hệ thống súc rửa, quench, làm mát hoặc ngăn cách
Phớt cơ khí lắp đúng vẫn có thể rò rỉ nếu hệ thống hỗ trợ hoạt động không đúng.
Đường ống tắc, van đóng, đấu nối ngược, áp suất ngăn cách thấp, chất lỏng nhiễm bẩn hoặc khí bị giữ lại có thể cản trở bôi trơn và làm mát.
Những điểm cần kiểm tra
Kiểm tra:
- Đầu vào và đầu ra súc rửa
- Dòng nước làm mát
- Đầu nối quench
- Mức chất lỏng ngăn cách
- Áp suất chất lỏng ngăn cách
- Tình trạng chất lỏng đệm
- Bộ lọc và lưới lọc
- Vị trí van
- Hướng dòng chảy
- Điểm xả khí
Với phớt kép có áp, áp suất ngăn cách không đủ có thể cho phép lưu chất công nghệ vào hệ thống phớt. Áp suất quá lớn có thể gây những vấn đề vận hành khác.
Cách khắc phục
Đối chiếu bố trí đường ống thực tế với sơ đồ đường ống phớt cơ khí đã được chấp thuận hoặc hướng dẫn thiết bị.
Súc thông đường tắc, mở các van cần thiết, xả khí bị giữ lại và khôi phục đúng áp suất cùng lưu lượng chất lỏng trước khi khởi động lại bơm.
12. Sai kích thước hoặc thiết kế phớt cơ khí
Hai phớt cơ khí có thể trông gần như giống hệt nhưng khác nhau về:
- Kích thước trục
- Chiều dài làm việc
- Kích thước vòng tĩnh
- Lực lò xo
- Vật liệu mặt phớt
- Tỷ số cân bằng
- Hướng quay
- Khả năng chịu áp
Phớt lắp vừa lên trục không tự động có nghĩa là phớt thay thế đúng.
Ví dụ, chênh lệch nhỏ về đường kính trục có thể làm hỏng bộ phận làm kín phụ. Tương tự, chiều dày vòng tĩnh sai có thể thay đổi độ nén lò xo.
Cách khắc phục
Xác nhận nhà sản xuất bơm, model, mã sản phẩm, đường kính trục, kích thước vòng tĩnh, chiều dài làm việc và điều kiện vận hành.
Khi không có mã phụ tùng, hãy xác định đúng phớt cơ khí thay thế bằng cách kết hợp thông tin bơm, số đo chính xác, ảnh và dữ liệu ứng dụng.
Cách xử lý rò rỉ phớt cơ khí từng bước
Bước 1: Dừng và cô lập bơm
Dừng thiết bị nếu rò rỉ liên tục, tăng lên, nguy hiểm hoặc ảnh hưởng đến các chi tiết lân cận.
Khóa nguồn bộ dẫn động, cô lập bơm, xả áp và xả hoặc thu giữ lưu chất công nghệ theo quy trình an toàn tại hiện trường.
Không kiểm tra phớt đang chịu áp hoặc đang quay.
Bước 2: Làm sạch khu vực và xác định đường rò rỉ
Vệ sinh và làm khô nắp phớt, trục, ống lót và đường ống gần đó.
Sau đó thực hiện phép thử tĩnh hoặc thử vận hành có kiểm soát đã được chấp thuận. Xác định vị trí đầu tiên xuất hiện chất lỏng.
Xác định rò rỉ xuất phát từ:
- Các mặt phớt
- Vòng tĩnh
- Trục hoặc ống lót
- Gioăng nắp phớt
- Đầu nối hệ thống hỗ trợ
- Chi tiết bơm khác
Bước 3: Xem lại hướng dẫn lắp đặt
Đối chiếu việc lắp đã thực hiện với hướng dẫn bơm và phớt.
Kiểm tra thứ tự chi tiết, hướng lắp, chiều dài làm việc, mô-men siết bu lông, kẹp định vị, hướng quay và chất bôi trơn.
Ảnh chụp trong khi lắp có thể giúp nhận diện chi tiết thiếu hoặc lắp ngược.
Bước 4: Quay trục bằng tay
Sau khi xác nhận điều kiện an toàn, quay trục bằng tay.
Trục cần quay trơn tru, không cọ xát, kẹt hoặc có lực cản bất thường.
Khó quay có thể cho thấy độ nén quá lớn, sai lệch đồng tâm, lắp sai hoặc tiếp xúc giữa chi tiết quay và chi tiết tĩnh.
Bước 5: Kiểm tra mặt phớt và bộ phận làm kín phụ
Tháo phớt cẩn thận và giữ các chi tiết để phân tích hư hỏng.
Không lập tức làm sạch hết mọi bằng chứng.
Trước tiên, chụp ảnh:
- Vệt tiếp xúc mặt phớt
- Vết sứt và nứt
- Hư hỏng chi tiết đàn hồi
- Đổi màu do nhiệt
- Cặn bám
- Dạng mòn
- Tình trạng lò xo
Các dấu hiệu này thường cho biết hư hỏng do nhiễm bẩn, chạy khô, sai lệch đồng tâm, hóa chất hay lắp sai.
Bước 6: Xác nhận kích thước quan trọng
Đo:
- Đường kính trục hoặc ống lót
- Đường kính trong phần quay của phớt
- Đường kính vòng tĩnh
- Chiều dày vòng tĩnh
- Chiều dài tự do
- Chiều dài làm việc khi lắp
- Bậc định tâm nắp phớt
- Vị trí các vai trục
Đối chiếu số đo với bản vẽ phớt hoặc thông số bơm ban đầu.
Bước 7: Kiểm tra tình trạng bơm
Kiểm tra bơm thay vì chỉ tập trung vào phớt.
Kiểm tra:
- Độ đảo trục
- Chuyển động dọc trục
- Tình trạng ổ bi
- Độ đồng tâm khớp nối
- Bề mặt ống lót trục
- Độ cân bằng cánh bơm
- Nền móng
- Ứng suất do đường ống
- Rung động
Phớt cơ khí rò rỉ lặp lại thường cho thấy vấn đề của bơm hoặc hệ thống.
Bước 8: Xác nhận môi trường vận hành
Xác nhận phớt được cấp đúng chất lỏng, áp suất, nhiệt độ, bôi trơn, làm mát và súc rửa.
Đồng thời xác nhận bơm hoạt động gần điểm làm việc dự kiến.
Xâm thực, lưu lượng thấp, hút không ổn định và dao động áp suất có thể làm hỏng phớt được lắp đúng.
Bước 9: Khởi động lại có kiểm soát
Sau khi khắc phục các vấn đề đã xác định:
- Nạp đầy và xả khí bơm.
- Khởi động hệ thống hỗ trợ phớt.
- Xác nhận dòng làm mát hoặc súc rửa.
- Quay trục bằng tay khi được yêu cầu.
- Khởi động bơm theo quy trình nhà sản xuất.
- Theo dõi áp suất, nhiệt độ, rung và rò rỉ.
- Dừng bơm nếu rò rỉ tăng hoặc có tiếng ồn bất thường.
Không tiếp tục vận hành phớt mới đang rò rỉ với hy vọng nó tự hết.
Nên lắp lại hay thay phớt cơ khí?
Chỉ có thể lắp lại phớt khi:
- Các mặt không bị hỏng
- Bề mặt làm kín vẫn sạch và phẳng
- Chi tiết đàn hồi không có vết cắt hoặc biến dạng
- Lò xo và bộ phận truyền động còn tốt
- Nhà sản xuất cho phép tái sử dụng
- Đã xác định và khắc phục vấn đề lắp đặt
Thay phớt khi phát hiện:
- Mặt phớt sứt hoặc nứt
- Vết xước sâu
- Hư hỏng do nhiệt
- Carbon phồng rộp
- Chi tiết đàn hồi biến dạng
- Chi tiết kim loại ăn mòn
- Lò xo hỏng
- Vật liệu không đúng
- Kích thước không đúng
- Hư hỏng chưa rõ sau khi chạy khô nghiêm trọng
Khi chọn phớt cơ khí máy bơmthay thế, cung cấp cho nhà cung cấp đầy đủ thông tin bơm và vận hành thay vì chỉ đặt theo hình dáng.
Cách ngăn phớt cơ khí rò rỉ sau khi lắp đặt
Tuân theo một quy trình lắp đặt và khởi động nhất quán.
Trước khi lắp
- Xác nhận đúng model và vật liệu phớt
- Kiểm tra kích thước trục và vòng tĩnh
- Kiểm tra ống lót trục và buồng phớt
- Loại bỏ ba via và cạnh sắc
- Kiểm tra độ đảo trục và tình trạng ổ bi
- Chuẩn bị dụng cụ sạch và khu vực làm việc sạch
- Đọc hướng dẫn bơm và phớt
Trong khi lắp
- Giữ sạch mặt phớt
- Bảo vệ các mặt khỏi va đập
- Dùng chất bôi trơn tương thích
- Bảo vệ O-ring khỏi ren và rãnh then
- Lắp vòng tĩnh vuông vắn
- Đặt đúng chiều dài làm việc
- Siết đều bu lông nắp phớt
- Giữ kẹp định vị cartridge đúng chỗ cho đến khi hướng dẫn yêu cầu tháo
- Xác nhận hướng quay
Trước khi khởi động
- Mồi bơm
- Nạp đầy và xả khí buồng phớt
- Khởi động hệ thống súc rửa, làm mát hoặc ngăn cách
- Mở các van cần thiết
- Quay trục bằng tay
- Xác nhận không có chi tiết bị kẹt
- Kiểm tra bơm hoạt động đúng chiều
Trong vận hành
- Theo dõi rò rỉ
- Kiểm tra áp suất và nhiệt độ
- Theo dõi rung và tiếng ồn bất thường
- Ngăn chạy khô
- Giữ sạch đường súc rửa
- Ghi lại thay đổi vận hành và công việc bảo trì
Một tài liệu hướng dẫn lắp đặt và bảo trì phớt cơ khígiúp kỹ thuật viên tuân theo cùng quy trình trong mỗi lần sửa chữa.
Thông tin cần gửi nhà cung cấp phớt cơ khí
Khi yêu cầu hỗ trợ kỹ thuật, hãy cung cấp:
- Nhà sản xuất và model bơm
- Số sê-ri bơm
- Mã phụ tùng phớt cơ khí
- Ảnh rõ của mọi chi tiết
- Đường kính trục hoặc ống lót
- Kích thước vòng tĩnh
- Chiều dài làm việc
- Vật liệu mặt phớt
- Vật liệu đàn hồi
- Chất lỏng được bơm
- Nồng độ hóa chất
- Nhiệt độ
- Áp suất buồng phớt
- Tốc độ trục
- Hướng quay
- Chi tiết hệ thống súc rửa hoặc ngăn cách
- Thời điểm bắt đầu rò rỉ
- Vị trí xuất hiện rò rỉ
- Ảnh các mặt phớt bị hỏng
Thông tin đầy đủ giúp nhà cung cấp phân biệt vấn đề lắp đặt, ứng dụng, bơm và lựa chọn phớt không đúng.
Câu hỏi thường gặp
Vì sao phớt cơ khí rò rỉ ngay sau khi lắp?
Rò rỉ ngay thường liên quan đến mặt phớt hỏng hoặc bẩn, O-ring lắp sai, chiều dài làm việc không đúng, vòng tĩnh lắp không đều hoặc chạy khô khi khởi động.
Trước tiên, xác định rò rỉ xuất hiện khi bơm dừng hay chỉ khi trục quay.
Phớt cơ khí mới có nên rò rỉ khi khởi động không?
Một số ứng dụng có thể có thấm ướt nhẹ tạm thời. Tuy nhiên, nhỏ giọt liên tục nhìn thấy được hoặc rò rỉ tăng lên không bình thường với phần lớn phớt bơm chất lỏng.
Dừng và kiểm tra bơm nếu rò rỉ không nhanh chóng ổn định.
Siết quá chặt có thể gây rò rỉ phớt không?
Có. Mô-men siết bu lông nắp phớt quá lớn có thể làm biến dạng nắp, vòng tĩnh, gioăng hoặc buồng phớt.
Ngoài ra, độ nén lò xo quá lớn có thể tăng tải mặt phớt và nhiệt. Luôn tuân theo trình tự siết và kích thước lắp đặt được quy định.
Có thể tái sử dụng phớt đã rò rỉ sau khi lắp không?
Chỉ có thể tái sử dụng khi các mặt, chi tiết đàn hồi, lò xo và bộ phận truyền động không hỏng, đồng thời nhà sản xuất cho phép.
Thay phớt có mặt nứt, vết xước sâu, hư hỏng do nhiệt, chi tiết đàn hồi trương nở hoặc hư hỏng chưa rõ sau khi chạy khô.
Vì sao phớt chỉ rò rỉ khi bơm chạy?
Chỉ rò rỉ khi vận hành thường cho thấy độ đảo trục, sai lệch đồng tâm, rung, xâm thực, dao động áp suất hoặc tiếp xúc mặt phớt không đủ.
Kiểm tra ổ bi, trục, ống lót, khớp nối, nền móng và điểm vận hành của bơm.
Vì sao phớt rò rỉ sau khi bơm nóng lên?
Nhiệt độ có thể làm biến dạng mặt phớt, giảm độ bền vật liệu đàn hồi, thay đổi tải lò xo hoặc khiến cao su không tương thích mềm hay trương nở.
Kiểm tra nhiệt độ công nghệ thực tế, dòng làm mát, giới hạn vật liệu và giãn nở nhiệt của các chi tiết bơm.
Vì sao phớt rò rỉ sau khi dừng máy?
Rò rỉ sau khi dừng có thể do áp suất bị giữ lại, áp suất ngược, chuyển động nhiệt, bộ phận làm kín tĩnh hỏng hoặc chất lỏng thoát qua buồng phớt.
Quan sát chính xác đường rò rỉ và xem lại trình tự dừng máy.
Sai vật liệu phớt có thể gây rò rỉ ngay không?
Có. Chi tiết đàn hồi không tương thích có thể trương nở hoặc mềm nhanh, trong khi vật liệu mặt phớt không phù hợp có thể hỏng do hóa chất hoặc nhiệt.
Luôn xác nhận toàn bộ thành phần lưu chất, kể cả hóa chất vệ sinh và súc rửa.
Kết luận
Tình trạng phớt cơ khí rò rỉ sau khi lắp đặt không phải lúc nào cũng có nghĩa phớt mới bị lỗi.
Trong nhiều trường hợp, nguyên nhân thực sự là nhiễm bẩn, mặt phớt hỏng, độ nén lò xo sai, O-ring xoắn, độ đảo trục, chạy khô, vật liệu không phù hợp hoặc thiết lập hệ thống hỗ trợ không đúng.
Vì vậy, xác định chính xác đường rò rỉ trước khi thay phớt lần nữa. Xem lại kích thước lắp, kiểm tra các mặt và bộ phận làm kín phụ, kiểm tra tình trạng bơm và xác nhận môi trường vận hành thực tế.
Để được hỗ trợ nhận diện hoặc thay phớt cơ khí, hãy liên hệ Hongteng Seals với ảnh rõ, thông tin bơm, kích thước quan trọng, chi tiết lưu chất và điều kiện vận hành. Thông tin đầy đủ giúp chúng tôi đề xuất phớt phù hợp cho bơm và giảm nguy cơ rò rỉ lặp lại.
