Lựa chọn vật liệu phớt cơ khí cần bắt đầu từ môi chất và điều kiện vận hành thực tế, không phải cấp carbon, ceramic, silicon carbide hay tungsten carbide ưa thích. Lựa chọn đúng phải xét mặt chà chính, chi tiết làm kín phụ, lò xo, ống lót, vòng giữ, nắp phớt và các bộ phận tiếp xúc môi chất hoặc chất lỏng hỗ trợ.
Một quy trình thực tế về lựa chọn vật liệu phớt cơ khí gồm ba giai đoạn: ĐIỀU KIỆN ỨNG DỤNG → YÊU CẦU VẬT LIỆU → CHỌN VẬT LIỆU. Đầu tiên xác định môi chất và điều kiện vận hành; tiếp theo nhận diện rủi ro hóa học, nhiệt, mài mòn, bôi trơn và cơ học. Cuối cùng chọn mặt chà, làm kín phụ và kim loại tiếp xúc tương thích, rồi đối chiếu với thiết kế phớt và dữ liệu nhà sản xuất.
Bắt đầu từ môi chất, không phải vật liệu phớt
Đừng bắt đầu bằng nhãn chung “nước”, “hóa chất” hay “dầu”. Ghi chính xác môi chất, nồng độ, pH khi liên quan, hóa chất hòa tan, tạp chất, hạt rắn, độ nhớt, chất vệ sinh và chất lỏng flush. Ví dụ, hỗn hợp glycol, nước clo hóa, nước ngưng nóng, nước thải và nước tinh khiết có thể cần vật liệu khác nhau.

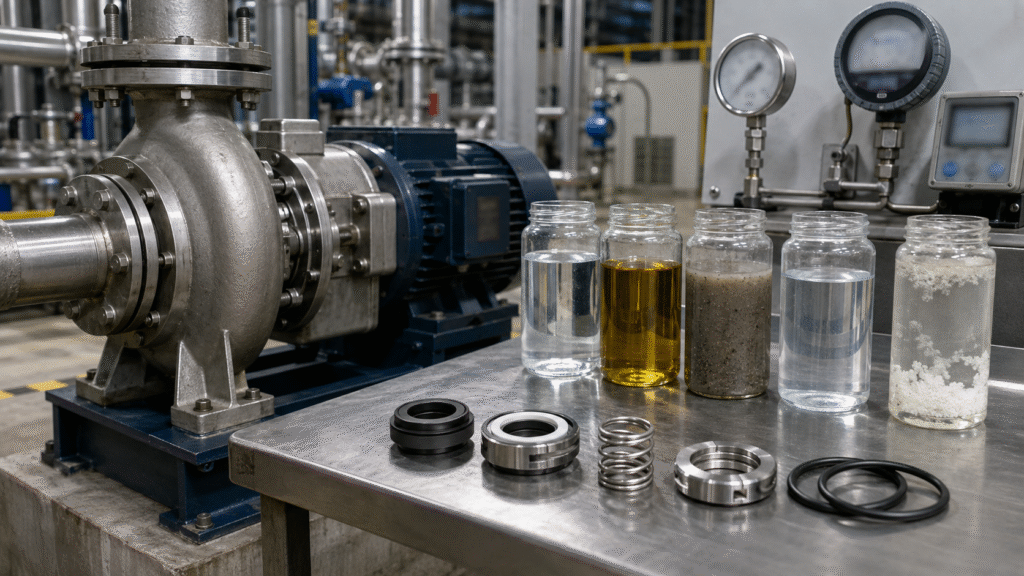

Lập hồ sơ điều kiện vận hành đầy đủ
Tương thích vật liệu không chỉ phụ thuộc hóa học. Nhiệt độ, áp suất, tốc độ, hạt rắn, độ nhớt và chu kỳ làm việc có thể thay đổi mài mòn, trương nở, ăn mòn, tải mặt và sinh nhiệt. Vì vậy, thu thập hồ sơ đầy đủ trước khi so vật liệu hoặc duyệt thông số phớt thay thế.
| Điều kiện | Nội dung cần ghi | Tầm quan trọng |
|---|---|---|
| Môi chất | Thành phần chính xác | Xác lập tương thích cơ bản |
| Nồng độ | Bình thường và tối đa | Thay đổi tương thích |
| Nhiệt độ | Bình thường, tối đa, quá độ | Thay đổi hóa học và đặc tính vật liệu |
| Áp suất | Buồng phớt và quá độ | Ảnh hưởng tải và đùn elastomer |
| Tốc độ | RPM | Thay đổi nhiệt do trượt |
| Hạt rắn | Độ cứng và kích thước | Ảnh hưởng mài mòn |
| Độ nhớt | Đặc tính biến đổi | Ảnh hưởng bôi trơn màng chất lỏng |
| Môi chất vệ sinh | Hóa chất và chu kỳ | Có thể thay đổi tương thích |
| Môi chất flush | Thành phần | Có thể tiếp xúc chi tiết phớt |
| Chu kỳ làm việc | Chế độ vận hành | Ảnh hưởng tải theo chu kỳ |

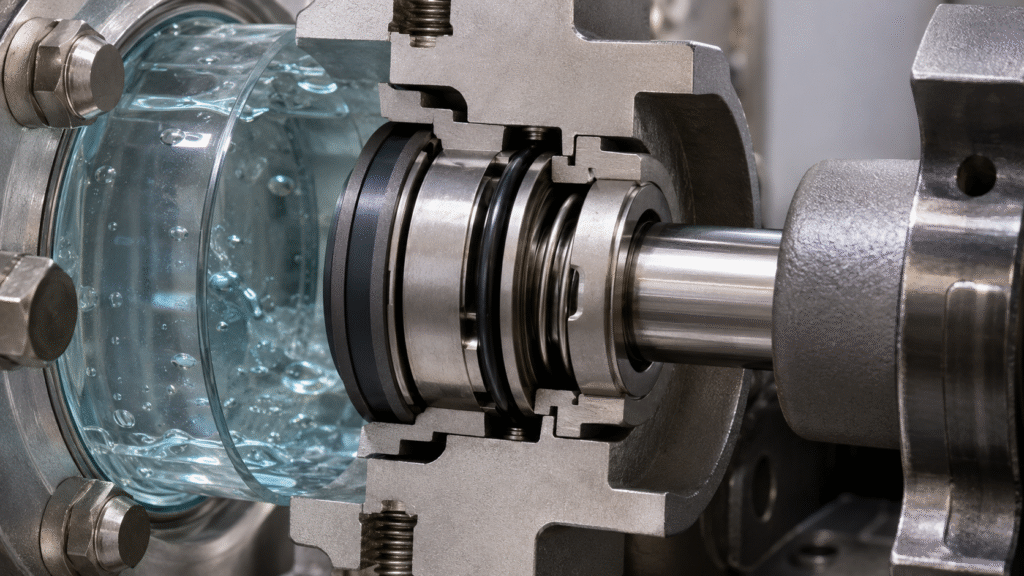

Bước 1: kiểm tra tương thích hóa học của toàn bộ phớt
Khi chọn vật liệu, tương thích hóa học phải bao quát toàn bộ cụm tiếp xúc môi chất. Mặt SiC có thể kháng nhiều chất xâm thực nhưng phớt vẫn hỏng nếu vòng O trương, lò xo ăn mòn hoặc ống lót bị tấn công. Vì vậy, không mô tả phớt “chống ăn mòn” chỉ từ vật liệu mặt chà.
Mặt chà
Kiểm tra cả hai vật liệu mặt và cấp chính xác. Hiệu quả carbon thay đổi theo chất tẩm; SiC liên kết phản ứng và thiêu kết có thể khác trong một số hóa chất. TC cũng cần xác minh chất kết dính. Tài liệu hướng dẫn vật liệu phớt cơ khí giải thích chi tiết các khác biệt mặt chà này.
Elastomer
NBR, EPDM, FKM, FFKM và làm kín phụ gốc PTFE có phạm vi hóa chất, nhiệt độ khác nhau. Tuy nhiên, tên nhóm chỉ là điểm bắt đầu vì công thức hợp chất có ý nghĩa quan trọng. Dùng hướng dẫn elastomer cho phớt cơ khí để so sâu hơn sau khi biết hồ sơ môi chất và nhiệt độ.
Chi tiết kim loại
Lò xo, vòng giữ, chi tiết truyền động, ống lót, nắp và kim loại tiếp xúc khác cũng cần đánh giá hóa học. Không mặc định một cấp thép không gỉ phù hợp mọi ứng dụng nước hoặc hóa chất. Tương tự, hợp kim cao cấp hơn cần có cơ sở từ cả ăn mòn và yêu cầu cơ học.
Bước 2: đánh giá nhiệt độ và pha môi chất
Nhiệt độ thay đổi cả tương thích hóa học lẫn hoạt động phớt. Ghi nhiệt độ thường, tối đa, điều kiện khởi động và dừng, chu kỳ vệ sinh, flush nóng và các đỉnh tạm thời. Vật liệu có vẻ phù hợp ở nhiệt độ phòng có thể làm việc khác ở nhiệt độ cao hoặc sau nhiều chu kỳ nhiệt.
Nhiệt độ còn thay đổi độ nhớt và áp suất hơi. Chất lỏng nóng hoặc dễ bay hơi có thể giảm bôi trơn dù vật liệu kháng được hóa học. Kiểm tra chất lỏng có ổn định tại điều kiện buồng thực không. Không dùng một giới hạn nhiệt chung cho NBR, EPDM, FKM, FFKM, carbon hay vật liệu khác. Giới hạn thực phụ thuộc hợp chất hoặc cấp, môi chất, thời gian tiếp xúc, áp suất, thiết kế phớt và thông số nhà sản xuất.
Bước 3: đánh giá hạt rắn, mài mòn và kết tinh
Hạt rắn ảnh hưởng lựa chọn vì có thể xước mặt, tích quanh lò xo hoặc làm nhiễu màng. Ghi nồng độ rắn, độ cứng, cỡ hạt, xu hướng kết tinh và bản thân flush có mang tạp chất không. Hạt mài mịn tạo rủi ro khác hạt lớn gây va đập.
Mặt cứng SiC, TC hoặc cặp cứng/cứng được chọn phù hợp có thể được cân nhắc khi mài mòn quan trọng. Tuy nhiên, “bùn là TC” và “nước bẩn là SiC/SiC” không phải quy tắc tin cậy. Hóa học, bôi trơn, thiết kế bơm, bố trí phớt và hỗ trợ vẫn ảnh hưởng lựa chọn. Tài liệu hướng dẫn vật liệu cho nước thải và bùn đề cập chi tiết hơn. Xác định vấn đề hạt rắn trước khi tăng độ cứng.
Bước 4: xem tính bôi trơn, áp suất và tốc độ
Tính bôi trơn thường ít được chú ý hơn ăn mòn nhưng ảnh hưởng trực tiếp mặt chà. Một số dầu bôi trơn tốt, còn chất lỏng ít nhớt, dễ bay hơi, sản phẩm dính và chất lỏng gần hóa hơi có thể tạo màng bất ổn. Vì vậy, tổ hợp mặt cứng nhất không tự động là tốt nhất.
Áp suất và tốc độ ảnh hưởng ma sát, nhiệt, ứng suất cơ và nguy cơ đùn elastomer. Tải đóng hoặc vận tốc trượt cao hơn có thể khiến đặc tính nhiệt quan trọng hơn. Tuy nhiên, áp suất và tốc độ không chỉ thuộc vật liệu. Tài liệu so sánh phớt cơ khí cân bằng và không cân bằng giải thích riêng tải thủy lực mặt chà.
Chọn cặp mặt chà
Chọn hai mặt như một cặp làm việc, không như vật liệu riêng lẻ. Ma sát, mòn, truyền nhiệt và bôi trơn phụ thuộc cả hai bề mặt. Bảng dưới đưa điểm khởi đầu thực tế cho ứng dụng bơm, không phải thông số vật liệu áp dụng chung.
| Điều kiện ứng dụng | Hướng cặp mặt cần đánh giá | Kiểm tra chính trước khi duyệt |
|---|---|---|
| Nước sạch | Có thể cân nhắc carbon/ceramic hoặc carbon/SiC | Nhiệt độ, tốc độ, hóa học nước, chi phí |
| Nước thải mài mòn | Có thể cần bố trí mặt cứng chịu mòn tốt hơn | Hạt rắn, bôi trơn, va đập, hóa học |
| Hóa chất ăn mòn | Có thể cân nhắc carbon/SiC hoặc tổ hợp có SiC | Cấp SiC, chất tẩm carbon, tương thích toàn bộ phần tiếp xúc |
| Điều kiện cơ học nặng | Có thể cân nhắc cặp có TC | Hóa học chất kết dính, va đập, khối lượng quay, bôi trơn |
| Nước nóng | Có thể đánh giá carbon/SiC hoặc cặp phù hợp khác | Dự trữ chống hóa hơi, tản nhiệt, elastomer, chu kỳ |
| Dầu bôi trơn | Carbon với mặt cứng tương thích có thể phù hợp | Hóa học dầu, độ nhớt, nhiệt độ, độ bay hơi |
Chọn vật liệu làm kín phụ
Dùng trình tự: tương thích môi chất → nhiệt độ → áp suất và nguy cơ đùn → hóa chất vệ sinh → mức độ ứng dụng và chi phí. NBR có thể phù hợp ứng dụng chung, EPDM với nhiều môi trường gốc nước, FKM với nhiều dầu hoặc hóa chất. FFKM có thể có cơ sở trong điều kiện nặng nhưng không tự động tốt nhất. Chi tiết gốc PTFE giúp xử lý hóa chất xâm thực khi thiết kế hỗ trợ. Tuy nhiên, PTFE khác elastomer và không thể đơn giản thay vòng O nếu chưa kiểm tra rãnh, tải và chuyển động.
Kiểm tra lò xo và kim loại tiếp xúc khác
Lựa chọn kim loại không chỉ gồm lò xo. Xem ống lót, nắp, vòng giữ, chốt truyền động, vòng, chi tiết siết tiếp xúc môi chất và mọi ống xếp kim loại hoặc bộ phận đỡ. Ăn mòn có thể làm yếu lò xo, nhám ống lót, kẹt chi tiết di động hoặc nhiễm bẩn mặt chà. Chỉ chọn thép không gỉ hoặc hợp kim cao hơn sau khi kiểm tra tiếp xúc hóa học và tải cơ. “316 luôn đủ” và “hợp kim cao hơn luôn tốt hơn” đều là lối tắt không tin cậy.
Chọn vật liệu phớt theo ứng dụng
Bơm nước sạch
Nước sạch thường cho phép tổ hợp kinh tế, nhưng trước tiên xác nhận nhiệt độ, hóa chất xử lý, clo, glycol, hạt lơ lửng và tốc độ. Carbon/ceramic hoặc carbon/SiC có thể được cân nhắc khi toàn bộ điều kiện cho phép. Nước xử lý hoặc nóng không nên tự động dùng cùng bộ vật liệu với nước sạch ở nhiệt độ thường.
Bơm nước nóng và cấp lò hơi
Nước nóng làm tăng mối quan tâm về hóa hơi, chu kỳ nhiệt, tình trạng elastomer và tản nhiệt. Mặt chà phải phù hợp chế độ bôi trơn thực, còn làm kín phụ phải chịu điều kiện quá trình, khởi động, dừng, vệ sinh và chu kỳ nhiệt lặp lại trong vận hành bơm.
Bơm nước thải và bùn
Thành phần nước thải rất đa dạng. Xem độ cứng, nồng độ rắn, sợi, hóa chất và sạn mài trước khi cân nhắc mặt cứng/cứng. Kiểm tra kết tinh và cặn vì mặt cứng hơn không ngăn chất rắn cản lò xo hoặc chi tiết làm kín phụ di động.
Axit và hóa chất ăn mòn
Tên hóa chất, nồng độ, nhiệt độ và môi chất vệ sinh chính xác là thiết yếu. SiC có thể được cân nhắc cho nhiều ứng dụng ăn mòn nhưng cấp vật liệu quan trọng. Chất tẩm carbon, elastomer, lò xo, ống lót và nắp cũng phải tương thích. Hướng dẫn về phớt cơ khí cho axit và chất lỏng ăn mòn đề cập quyết định này chi tiết hơn.
Dầu và hydrocarbon
Dầu có thể bôi trơn tốt, nhưng hydrocarbon ít nhớt hoặc dễ bay hơi có hành vi khác. Kiểm tra phụ gia, dung môi, nhiệt độ, áp suất hơi, tương thích elastomer và nguy cơ hóa hơi nhanh trước khi xác nhận cặp mặt hoặc hợp chất làm kín phụ cho điều kiện bơm thực.
Bơm thực phẩm và đồ uống
Lựa chọn cần bao gồm tương thích sản phẩm và chu kỳ rửa, vệ sinh. Ghi chất tẩy, axit, kiềm, tiếp xúc hơi nước, nhiệt độ và phê duyệt tiếp xúc thực phẩm hoặc vệ sinh cần thiết. Vật liệu có thể phù hợp hóa học nhưng vẫn không đạt yêu cầu dự án nếu hợp chất cụ thể thiếu phê duyệt cần thiết.
Các lỗi chọn vật liệu phớt thường gặp
Lỗi phổ biến gồm chỉ chọn theo độ cứng, dùng tên môi chất chung, bỏ nồng độ và chỉ xét nhiệt độ thường mà quên chu kỳ vệ sinh. Người mua còn quên elastomer, cho rằng mặt chống ăn mòn bảo vệ cả phớt hoặc nâng cấp mà không xem hình học và cặp mặt. Tự động sao chép vật liệu phớt hỏng cũng là lỗi: hóa học, nhiệt, hạt rắn, chất vệ sinh hoặc tình trạng bơm có thể đã thay đổi. Chạy khô hay rung không được giải quyết chỉ bằng mua mặt cứng hơn.
Nếu phớt hiện tại liên tục hỏng thì sao?
Xem điều gì đã thay đổi trước khi lặp lại thông số cũ. Đánh giá hóa học, nồng độ, nhiệt độ, hạt rắn, chất vệ sinh, sự kiện chạy khô, tình trạng bơm, hiệu quả hỗ trợ và phớt thay trước có đúng không. Bằng chứng hỏng có thể chỉ vấn đề nâng cấp vật liệu không giải quyết được. Đổi vật liệu có ý nghĩa khi bằng chứng chỉ mòn, ăn mòn, trương, đặc tính nhiệt hoặc điểm yếu vật liệu khác. Nếu không, nâng cấp có thể tăng chi phí mà không xử lý nguyên nhân.

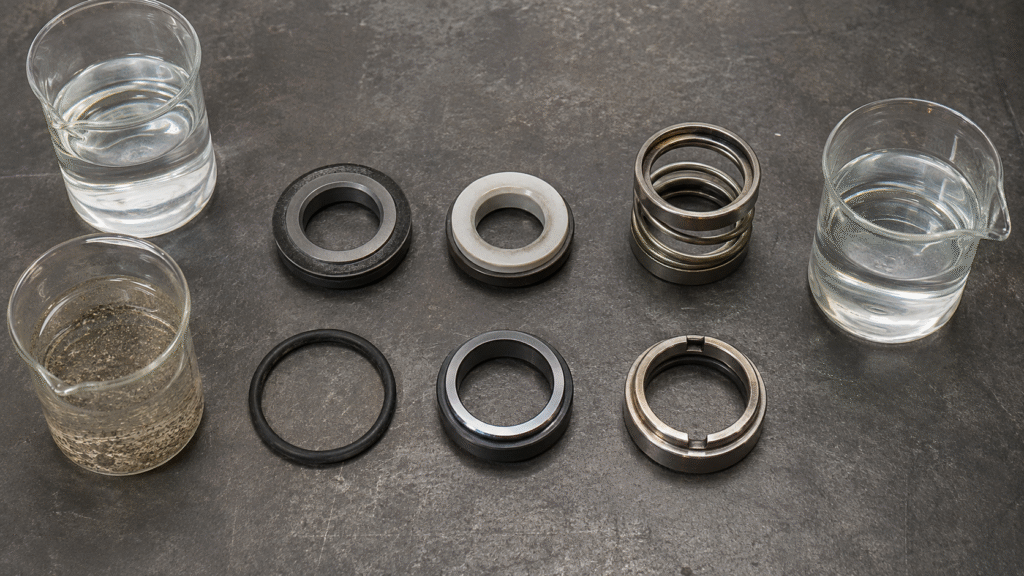

Cách xác nhận thay đổi vật liệu
Khi đổi ceramic sang SiC, carbon sang mặt cứng, NBR sang FKM, FKM sang FFKM hoặc thép không gỉ sang hợp kim cao hơn, xác nhận nhiều hơn tên vật liệu. Xem tương thích hình học, hành vi mặt đối tiếp, đặc tính nhiệt, tiếp xúc hóa học, thiết kế rãnh elastomer và khuyến nghị nhà sản xuất. Cuối cùng so lợi ích với chi phí và rủi ro vận hành. Chọn vật liệu phải giải quyết vấn đề ứng dụng xác định, không chỉ tiến tới vật liệu cứng hoặc đắt hơn.
Danh sách kiểm tra chọn vật liệu thực tế
Trước khi duyệt, xác nhận:
- Môi chất, nồng độ và pH
- Nhiệt độ, vệ sinh và quá độ
- Áp suất buồng phớt và tốc độ trục
- Hạt rắn, độ cứng, cỡ hạt và kết tinh
- Tính bôi trơn, độ nhớt và nguy cơ hóa hơi
- Vật liệu mặt và cấp chính xác
- Tương thích làm kín phụ
- Kim loại tiếp xúc môi chất
- Tương thích hình học và thiết kế phớt
- Bằng chứng hỏng trước đây
- Xác nhận nhà sản xuất khi quan trọng
Câu hỏi thường gặp về chọn vật liệu phớt
SiC có phải vật liệu mặt phớt tốt nhất không?
Không. SiC có thể chống mòn, chịu nhiệt và hóa chất tốt, nhưng mức phù hợp phụ thuộc cấp, mặt đối tiếp, bôi trơn, hạt rắn và điều kiện cơ. Carbon, ceramic hoặc cặp có TC có thể kinh tế hay phù hợp cơ học hơn trong ứng dụng cụ thể, nên phải so toàn bộ điều kiện.
FFKM luôn tốt hơn FKM không?
Không. FFKM có thể có khả năng rộng hơn trong điều kiện hóa chất hoặc nhiệt khắc nghiệt, nhưng hợp chất chính xác vẫn quan trọng. FKM hoặc elastomer khác có thể đáp ứng đầy đủ với chi phí thấp hơn. Kiểm tra môi chất, chất vệ sinh, áp suất, nhiệt độ và phê duyệt trước khi trả tiền nâng cấp.
Có nên đổi sang mặt cứng hơn sau hỏng phớt không?
Chỉ khi bằng chứng cho thấy mài mòn hoặc giới hạn vật liệu mà mặt cứng hơn xử lý được. Chạy khô, độ đảo, xâm thực, lắp sai hoặc hỗ trợ kém cần sửa khác. Mặt cứng hơn phải giải quyết cơ chế mòn đã xác minh, không che vấn đề bơm khác.
Có thể chọn vật liệu chỉ từ tên môi chất không?
Không. Nồng độ, nhiệt, tạp chất, hạt rắn, chất vệ sinh, áp suất và bôi trơn có thể thay đổi đáp án. Luôn dùng toàn bộ hồ sơ vận hành, gồm chất lỏng rửa, vệ sinh hoặc flush tạm thời có thể tiếp xúc phớt khi sử dụng.
Chọn vật liệu phớt vững chắc bắt đầu từ ứng dụng, không phải bảng xếp hạng vật liệu. Xác định mọi môi chất và điều kiện, kiểm tra đồng thời mặt chà, làm kín phụ và kim loại, rồi xác nhận tương thích cấp cụ thể cùng hình học phớt. Quy trình này tránh nâng cấp không cần thiết và tạo cơ sở kỹ thuật rõ cho vật liệu được chọn.
