Sự khác biệt chính giữa phớt cơ khí cân bằng và không cân bằng là cách áp suất thủy lực tác động lên cặp mặt chà. Lựa chọn kết cấu này ảnh hưởng đến nhiệt sinh ra, mài mòn, khả năng chịu áp và sự ổn định của màng chất lỏng. Vì vậy, không nên đánh giá chỉ bằng kích thước lò xo hay hình dáng bên ngoài; cần xem xét đồng thời hình học phớt, áp suất bơm, tốc độ, tính chất môi chất và hậu quả hư hỏng.
Cả phớt cân bằng lẫn không cân bằng đều có thể làm việc tin cậy khi nằm trong giới hạn phù hợp. Tuy nhiên, phớt cân bằng không tự động tốt hơn trên mọi bơm. Phớt không cân bằng vẫn thực tế với chất lỏng sạch và áp suất vừa phải. Vật liệu, chất lượng lắp đặt, độ đồng tâm và điều kiện bôi trơn cũng có thể tác động đến tuổi thọ không kém đặc tính cân bằng thủy lực.

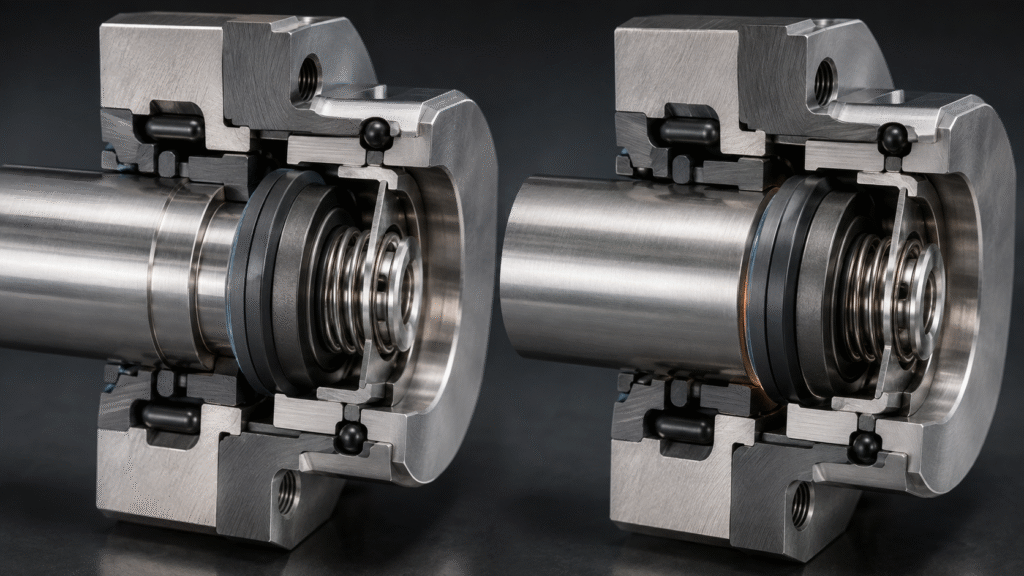

Phớt cơ khí cân bằng và không cân bằng: so sánh nhanh
| Tiêu chí | Phớt cơ khí cân bằng | Phớt cơ khí không cân bằng |
|---|---|---|
| Tải thủy lực lên mặt chà | Thấp hơn | Cao hơn |
| Khả năng chịu áp suất | Nhìn chung cao hơn ở các thiết kế tương đương | Thường phù hợp áp suất thấp hoặc vừa |
| Nhiệt sinh ra | Thường thấp hơn do giảm lực đóng thủy lực | Có thể tăng nhanh hơn khi áp suất tăng |
| Kết cấu | Có thể cần bậc cân bằng hoặc hình học ống lót đặc biệt | Thường đơn giản và gọn hơn |
| Ứng dụng tham khảo | Áp suất cao, nhiệt độ cao hoặc điều kiện môi chất khắt khe | Chất lỏng sạch và bơm tải vừa |
| Ưu tiên khi lựa chọn | Áp suất, nhiệt, biên dự phòng chống hóa hơi, bôi trơn và khả năng lắp với bơm | Kết cấu đơn giản, thiết kế bơm đã kiểm chứng, giới hạn áp và tải vận hành |
Không có thiết kế nào tự động tốt hơn trên mọi bơm. Lựa chọn đúng phụ thuộc vào áp suất buồng phớt, tốc độ, đặc tính môi chất, hình học bơm, vật liệu và phạm vi vận hành yêu cầu.
Khái niệm cân bằng của phớt cơ khí là gì?
Cân bằng phớt cơ khí thể hiện mối quan hệ giữa diện tích đóng thủy lực và diện tích danh nghĩa của bề mặt trượt. Áp suất môi chất tác động lên một phần mặt chà quay và ép hai mặt lại với nhau. Đồng thời, màng chất lỏng tạo lực mở giữa hai bề mặt đã mài phẳng. Lò xo bổ sung lực đóng khi khởi động và trong điều kiện áp suất thấp.
Với phớt chất lỏng có áp tác động từ phía ngoài theo thiết kế thông thường, kỹ sư tạo cân bằng bằng cách thay đổi diện tích chịu áp hiệu dụng. Họ thường dùng trục bậc, ống lót bậc hoặc hình học vòng phớt để tạo đường kính cân bằng. Nhờ đó, áp suất tác dụng lên diện tích hiệu dụng nhỏ hơn. Hai mặt vẫn được giữ khép kín nhưng lực đóng do áp suất giảm.
Diện tích đóng thủy lực và tải mặt chà
Tỷ số cân bằng so sánh diện tích đóng thủy lực hiệu dụng với diện tích tiếp xúc mặt chà. Với kiểu áp suất ngoài thông dụng, tỷ số dưới một thường thể hiện kết cấu cân bằng; trong khi phớt không cân bằng thường có tỷ số gần hoặc lớn hơn một. Tuy nhiên, định nghĩa và cách tính chính xác phải xét hướng lắp phớt và chiều tác dụng áp suất.
Tải ròng lên mặt chà là kết quả của áp suất thủy lực, lực lò xo và lực mở của màng chất lỏng. Do vậy, chỉ tỷ số cân bằng không thể dự báo mọi kết quả vận hành. Bề rộng mặt chà, tình trạng bề mặt, độ nhớt, áp suất hơi, tốc độ và nhiệt độ cũng ảnh hưởng đến màng bôi trơn. Nhà cung cấp cần đánh giá toàn bộ thiết kế.
Nguyên lý làm việc của phớt cơ khí cân bằng
Phớt cân bằng giảm lực thủy lực ép hai mặt chà vào nhau. Khi các điều kiện khác tương đương, ma sát và nhiệt có thể giảm. Tải mặt chà thấp hơn cũng giúp màng bôi trơn ổn định hơn khi áp suất buồng phớt tăng. Vì vậy, phớt cân bằng phổ biến trong bơm quy trình và ứng dụng công nghiệp khắt khe.
Đặc tính cân bằng thường được tạo từ bậc bên dưới mặt chà quay hoặc một đường kính được kiểm soát khác. Áp suất môi chất khi đó tác dụng lên diện tích vành khăn nhỏ hơn. Tuy nhiên, lò xo và phần lực thủy lực còn lại vẫn giữ hai mặt tiếp xúc. “Cân bằng” không có nghĩa là không chịu tải, không chịu áp hoặc có thể chạy khô mà không hư hỏng.

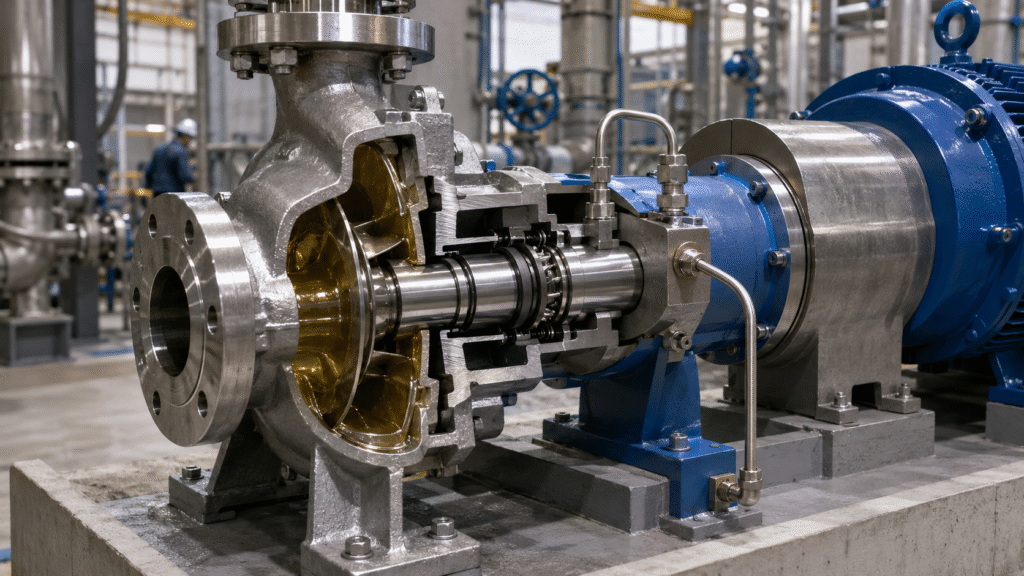

Lợi ích khi vận hành ở áp suất và nhiệt độ cao
Phớt cân bằng thường chịu được áp suất cao hơn phớt không cân bằng tương đương trong cùng dòng sản phẩm. Ví dụ, phớt EagleBurgmann Class E cân bằng có dải áp suất công bố rộng hơn phiên bản không cân bằng cùng nhóm. Tuy nhiên, những giới hạn đó chỉ áp dụng cho đúng kết cấu, vật liệu, tốc độ, nhiệt độ và điều kiện vận hành được chỉ định.
Giảm tải mặt chà còn có thể giảm nhiệt sinh ra. Vì vậy, phớt cân bằng hữu ích với chất lỏng bôi trơn hạn chế hoặc vận hành gần áp suất hơi. Dù vậy, phớt vẫn cần làm mát đủ và màng chất lỏng ổn định. Xả khí kém, tuần hoàn tắc hoặc chạy khô vẫn có thể nhanh chóng làm hỏng mặt chà cân bằng.
Nguyên lý làm việc của phớt cơ khí không cân bằng
Phớt không cân bằng để áp suất môi chất tác động lên diện tích hiệu dụng lớn hơn. Khi áp suất buồng tăng, lực đóng thủy lực tăng mạnh hơn, khiến mặt chà có thể chịu tải tiếp xúc cao hơn thiết kế cân bằng tương đương. Điều này có thể làm ma sát, nhiệt và độ mòn tăng theo áp suất hoặc tốc độ.
Tuy nhiên, phớt không cân bằng thường có hình học đơn giản, gọn. Chúng có thể lắp vào buồng phớt hẹp và trục trơn mà không cần bậc cân bằng. Nhiều bơm vốn cũng được thiết kế cho cấu hình này. Vì vậy, phớt không cân bằng vẫn có thể kinh tế và đáng tin cậy khi áp suất, tốc độ và môi chất nằm trong giới hạn phù hợp.
Khi kết cấu đơn giản mang lại lợi ích
Bơm nước sạch, bơm đa tầng cánh nhỏ, bơm làm mát và thiết bị công nghiệp thông dụng thường dùng phớt không cân bằng. Môi chất thường bôi trơn đủ tốt và áp suất buồng nằm trong giới hạn thiết kế. Vì vậy, một bộ phớt thay thế không cân bằng đã được kiểm chứng vẫn có thể là lựa chọn tốt nhất khi tải vận hành không thay đổi.
Ví dụ sản phẩm như phớt thay thế Lowara 8731851cho thấy nhãn “không cân bằng” mô tả kết cấu cụ thể chứ không phản ánh chất lượng của mọi phớt dành cho thương hiệu bơm đó. Tương tự, phớt EagleBurgmann Class E không cân bằng đáp ứng nhiều ứng dụng công nghiệp trong phạm vi vận hành đã công bố.
Khác biệt cốt lõi giữa phớt cân bằng và không cân bằng
Điểm khác biệt chính là mức độ áp suất công nghệ ép hai mặt chà lại. Hai loại có thể dùng cùng vật liệu mặt chà, lò xo, elastomer và cách bố trí. Nhưng phớt cân bằng giảm diện tích chịu áp hiệu dụng, trong khi phớt không cân bằng cho áp suất tạo lực đóng trên diện tích lớn hơn.
Phớt cân bằng thường có khả năng chịu áp cao hơn và tải thủy lực lên mặt chà thấp hơn, nên có thể chạy mát hơn trong điều kiện khắt khe. Phớt không cân bằng lại có ưu thế kết cấu đơn giản, nhỏ gọn và giá ban đầu thấp. Vì vậy, phải so sánh áp suất, nhiệt, không gian lắp, nguồn phụ tùng và kỹ năng bảo trì.
Không kiểu hình học nào tự ngăn rò rỉ. Cả hai đều cần mặt chà phẳng, lực lò xo đúng, vật liệu phù hợp, bôi trơn ổn định và lắp chính xác. Chuyển sang phớt cân bằng không thể chữa độ đảo trục, rung động, xâm thực hay chạy khô. Trước khi chọn loại, bơm phải có môi trường cơ học và thủy lực ổn định.
Áp suất, tốc độ và đặc tính môi chất
Áp suất buồng phớt là yếu tố trung tâm khi so sánh hai kiểu. Khi áp suất tăng, phớt không cân bằng có thể phát sinh lực đóng quá lớn; do đó phớt cân bằng thường hợp với bơm áp suất cao hơn. Tuy nhiên, giới hạn thực tế phụ thuộc toàn bộ cụm phớt gồm mặt chà, elastomer, kim loại, chi tiết truyền động và cơ cấu giữ mặt tĩnh.
Tốc độ cũng quan trọng vì vận tốc trượt sinh nhiệt ma sát. Ở tốc độ cao, tải mặt chà quá mức có thể tăng nhiệt và phá vỡ màng chất lỏng, nên phớt cân bằng có thể có lợi thế. Tuy vậy, thiết kế tốc độ cao còn cần vật liệu mặt chà thích hợp, độ hoàn thiện bề mặt, làm mát và độ ổn định động lực học.
Biên chống hóa hơi và khả năng bôi trơn
Chất lỏng nóng hoặc dễ bay hơi có thể hóa hơi khi áp suất tại mặt chà thấp hơn áp suất hơi của nó. Kết cấu cân bằng có thể giảm nhiệt và hỗ trợ duy trì màng bôi trơn, nhưng không tạo được biên chống hóa hơi nếu bản thân bơm không đáp ứng. Vì vậy, vẫn phải kiểm soát áp suất buồng, nhiệt độ, tuần hoàn và xả khí.
Chất lỏng có khả năng bôi trơn thấp cũng cần đánh giá kỹ. Nước, dung môi và hydrocarbon nhẹ có thể tạo màng mỏng hơn dầu nhớt. Hạt mài cũng có thể làm gián đoạn bề mặt tiếp xúc và gây xước mặt chà. hướng dẫn mặt chà cân bằng của Flowserve lưu ý rằng mặt chà cân bằng có thể chạy mát hơn, nhưng độ tin cậy cuối cùng vẫn phụ thuộc toàn bộ ứng dụng.
Vật liệu và hình học phớt
Lựa chọn vật liệu là vấn đề riêng trong so sánh phớt cân bằng với không cân bằng. Hình học thủy lực quyết định tải mặt chà liên quan đến áp suất; còn vật liệu quyết định khả năng kháng hóa chất, mài mòn, nhiệt và tương thích làm kín phụ. Vì vậy, cả hai kiểu đều có thể dùng carbon, SiC, TC, ceramic, EPDM, FKM, FFKM hoặc PTFE.
Một hướng dẫn chọn vật liệu phớt cơ khí giúp so sánh những lựa chọn này theo môi chất bơm. Tuy nhiên, thay carbon bằng SiC không biến phớt không cân bằng thành cân bằng. Tương tự, kết cấu cân bằng không bảo vệ được vòng O không tương thích hoặc lò xo bị ăn mòn.
Cân bằng thủy lực không đồng nghĩa với lựa chọn vật liệu
Mặt chà cứng có thể chống mài mòn nhưng vẫn sinh nhiệt nếu không được bôi trơn. Cặp carbon mềm có thể chạy êm trong chất lỏng sạch, song hóa chất vẫn có thể tấn công cấp carbon được dùng. Vì vậy, nhà cung cấp phải đánh giá hình học và vật liệu riêng trước khi kết hợp thành một đề xuất.
Sản phẩm phớt thay thế UNE 25 mm là ví dụ phớt dành cho bơm cụ thể được website mô tả là kiểu cân bằng. Tuy nhiên, người mua vẫn phải xác nhận model bơm, kích thước, môi chất, áp suất, nhiệt độ và vị trí lắp. Nhãn cân bằng không thể thay thế kiểm tra tương thích đầy đủ.
Yêu cầu lắp ghép và lắp đặt trên bơm
Chuyển từ phớt không cân bằng sang cân bằng có thể cần ống lót bậc, vòng phớt khác, nắp phớt chuyên dụng hoặc thêm không gian dọc trục. Vì vậy, kỹ thuật viên không được mặc nhiên coi hai phiên bản thay thế trực tiếp cho nhau. Các bộ phớt trông giống nhau vẫn có thể khác chiều dài làm việc, vị trí truyền động, hình dạng mặt tĩnh và chiều chịu áp.
Trước khi đặt, hãy xác nhận đường kính trục, hình học ống lót, đường kính buồng phớt, kích thước nắp, chiều quay và khoảng trống dọc trục. Ảnh rõ nét có thể giúp nhà cung cấp nhận dạng đúng phớt cơ khí. Đồng thời, hãy gửi cụm quay và mặt tĩnh cũ vì từng bộ phận có các đặc điểm định vị quan trọng.
Chất lượng lắp đặt rất quan trọng với cả hai kiểu. Kỹ thuật viên cần kiểm tra độ đảo trục, độ rơ dọc trục, tình trạng ống lót, căn chỉnh nắp và độ sạch buồng phớt. Tiếp theo, bảo vệ mặt chà đã mài và bôi trơn làm kín phụ bằng chất được phê duyệt. Cuối cùng, chỉnh chiều dài làm việc chính xác theo bản vẽ.
Những sai lầm thường gặp khi lựa chọn
Sai lầm đầu tiên là cho rằng phớt cân bằng luôn tốt hơn. Nó có thể đắt hơn hoặc cần sửa đổi mà bơm đơn giản không đòi hỏi. Vì vậy, phớt không cân bằng đã được kiểm chứng vẫn hợp lý cho môi chất sạch, tải vừa. Việc chọn phải theo rủi ro vận hành thay vì thông điệp tiếp thị.
Sai lầm thứ hai là dùng áp suất đầu đẩy thay cho áp suất buồng phớt. Tùy thiết kế và đường ống, buồng phớt có thể chịu áp suất khác. Vì vậy, nhà cung cấp cần dữ liệu thực tế ở trạng thái bình thường, khởi động, dừng máy và sự cố bất thường. Phỏng đoán có thể dẫn tới lực đóng quá lớn hoặc độ ổn định đóng không đủ.
Sai lầm thứ ba là bỏ qua áp suất đảo chiều. Một số phớt kép, ứng dụng chân không và trạng thái chuyển tiếp có thể đảo hướng áp suất thông thường. Phớt cân bằng cho một hướng có thể phản ứng khác khi áp suất đảo. Nhà cung cấp cần xác nhận hướng áp, cơ cấu giữ mặt tĩnh và sự cần thiết của cân bằng hai chiều.
Cách chọn kết cấu phù hợp
Trước tiên, thu thập môi chất, nồng độ, hạt rắn, nhiệt độ, áp suất hơi và tính bôi trơn. Tiếp theo, ghi áp suất buồng phớt, tốc độ trục, loại bơm, tần suất khởi động và nguy cơ chạy khô. Đây là nền tảng đáng tin cậy để chọn phớt cân bằng hay không cân bằng.
Sau đó, xem xét hậu quả rò rỉ và năng lực bảo dưỡng. Môi chất nguy hiểm, áp suất cao có thể cần phớt cartridge cân bằng và hệ thống hỗ trợ được giám sát. Nhưng bơm nước sạch áp thấp có thể chỉ cần phớt bộ phận không cân bằng thông thường. danh mục phớt cơ khí cho bơm giúp người mua so sánh các kết cấu sau khi đã xác định tải vận hành.
Cuối cùng, hãy so sánh chi phí vòng đời chứ không chỉ giá mua. Tính cả công lắp, thay ống lót, thời gian dừng, tồn kho phụ tùng, đường ống hỗ trợ và kỹ năng kỹ thuật viên. Kết cấu kinh tế nhất là loại đáp ứng áp suất và độ tin cậy mà không thêm phức tạp không cần thiết.
Thông tin cần gửi nhà cung cấp
Cung cấp hãng bơm, model đầy đủ, đường kính trục, tốc độ và kích thước buồng phớt. Đồng thời gửi ảnh rõ của phớt cũ, ống lót, lỗ lắp mặt tĩnh và nắp phớt. Bao gồm môi chất, nhiệt độ, áp suất buồng, hạt rắn, hóa chất vệ sinh và dạng hư hỏng đã xảy ra.
Yêu cầu nhà cung cấp xác nhận phớt đề xuất thuộc loại cân bằng hay không cân bằng và giải thích chiều tác dụng áp suất. Cũng cần vật liệu mặt chà, elastomer, chi tiết kim loại, chiều dài làm việc và bản vẽ lắp. Nhờ vậy, đội bảo trì có thể kiểm tra lắp ghép và tính phù hợp trước khi tháo bơm.
Kết luận lựa chọn phớt cân bằng hay không cân bằng
Chọn phớt cân bằng khi áp suất, tốc độ, nhiệt, biên chống hóa hơi hoặc khả năng bôi trơn đòi hỏi tải mặt chà thủy lực thấp hơn. Tuy nhiên, phải xác nhận khả năng lắp, chiều áp, vật liệu và hệ thống hỗ trợ. Hình học cân bằng mở rộng phạm vi vận hành nhưng không loại bỏ nhu cầu lắp đúng và vận hành ổn định.
Chọn phớt không cân bằng khi bơm có kết cấu đơn giản đã được kiểm chứng và tải vận hành nằm trong giới hạn. Nó có thể nhỏ gọn, dễ thay và có chi phí ban đầu thấp. Sau cùng, lựa chọn tốt nhất là kết hợp phù hợp tải mặt chà, tính chất môi chất, hình học thiết bị, năng lực bảo trì và rủi ro hư hỏng.
