Khi so sánh phớt cơ khí đơn và phớt kép, cần xem xét rủi ro rò rỉ, tính chất môi chất, thiết kế bơm và năng lực bảo dưỡng. Phớt đơn có một cặp mặt chà làm kín, còn phớt kép có hai cặp. Vì vậy, lựa chọn đúng phụ thuộc vào khả năng tiếp xúc an toàn của chất lỏng, mức độ bôi trơn mặt chà và hậu quả nếu phớt phía trong bắt đầu rò rỉ.
Nhiều bơm nước sạch hoạt động tin cậy với một phớt và phương án flush phù hợp. Tuy nhiên, chất lỏng dễ bay hơi, độc hại, mài mòn, kết tinh hoặc bôi trơn kém có thể cần thêm lớp ngăn chứa. Phớt kép cũng đòi hỏi thiết bị phụ trợ và giám sát thường xuyên. Vì vậy, người mua nên so sánh cả hệ thống làm kín thay vì chỉ đếm số cặp mặt chà.

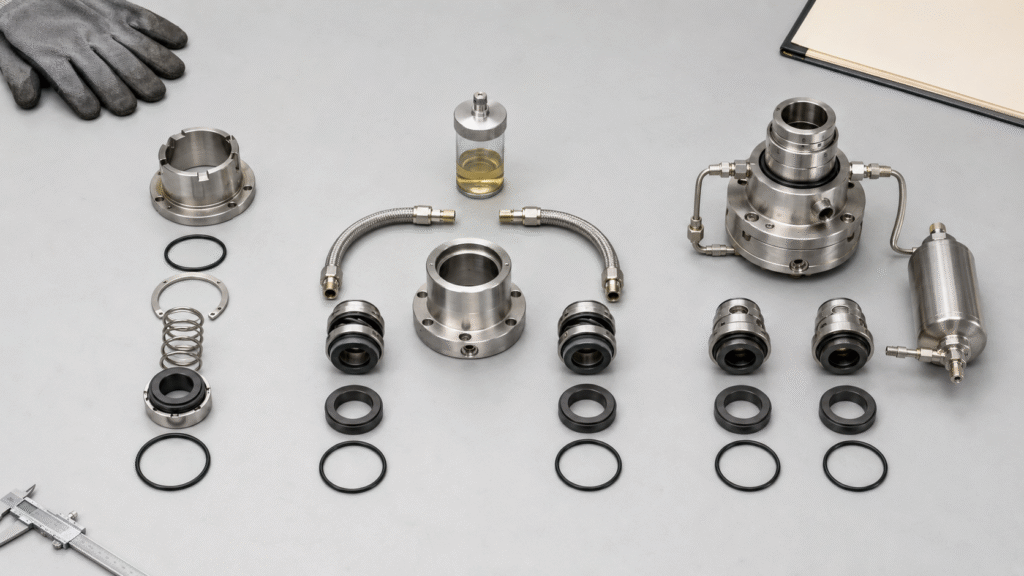

Phớt đơn và phớt kép: bảng so sánh nhanh
| Tiêu chí | Phớt cơ khí đơn | Phớt cơ khí kép |
|---|---|---|
| Số cặp mặt chà làm kín | Một | Hai |
| Độ phức tạp hệ thống | Thấp hơn | Cao hơn |
| Chi phí ban đầu | Thường thấp hơn | Thường cao hơn |
| Hệ thống hỗ trợ | Thường đơn giản; có thể dùng flush từ môi chất hoặc phương án hỗ trợ phù hợp khác | Thường cần chất lỏng buffer hoặc barrier và giám sát bổ sung |
| Khả năng kiểm soát rò rỉ | Phù hợp khi một lượng rò rỉ nhỏ gây rủi ro thấp | Có thể ngăn chứa thứ cấp hoặc cách ly môi chất tùy cách bố trí |
| Ứng dụng khởi đầu điển hình | Chất lỏng sạch, ổn định và không nguy hiểm | Chất lỏng nguy hiểm, dễ bay hơi, mài mòn, kết tinh hoặc bôi trơn kém |
| Yêu cầu bảo dưỡng | Nhìn chung đơn giản hơn | Phải bảo dưỡng cả phớt lẫn hệ thống hỗ trợ |
Lựa chọn đúng phụ thuộc hậu quả rò rỉ, đặc tính chất lỏng, thiết kế bơm và khả năng bảo dưỡng toàn bộ hệ thống tại nhà máy. Phớt kép tăng khả năng ngăn chứa hoặc cách ly, nhưng cũng làm tăng thiết bị và công việc bảo trì.
Nguyên lý hoạt động của phớt cơ khí đơn và phớt kép
Phớt đơn có một mặt chà quay và một mặt chà tĩnh. Môi chất bơm thường tạo màng bôi trơn giữa chúng, nên luôn tồn tại đường rò vi mô được kiểm soát qua hai mặt chà. Với chất lỏng sạch, ổn định và không nguy hiểm, cấu hình đơn giản này có thể làm việc đáng tin cậy mà không đòi hỏi lắp đặt, bảo dưỡng quá phức tạp.
Phớt kép có hai cặp mặt chà, thường gọi là phớt trong và phớt ngoài. Khoang giữa chứa chất lỏng hoặc khí sạch. Cặp phớt thứ hai có thể giữ lại chất lỏng rò, bảo vệ môi trường hoặc cách ly mặt chà trong khỏi môi chất công nghệ. Chức năng cụ thể phụ thuộc áp suất và cách bố trí đường ống.
Phớt kép không phải lúc nào cũng có áp suất barrier cao
Ở hệ thống kép không tăng áp, áp suất chất lỏng trung gian thấp hơn áp suất buồng phớt. Môi chất có thể rò qua mặt chà trong vào vùng buffer, nhưng phớt ngoài hạn chế phát tán ra môi trường. Cấu hình này tạo lớp ngăn chứa thứ cấp chứ không cách ly hoàn toàn môi chất.

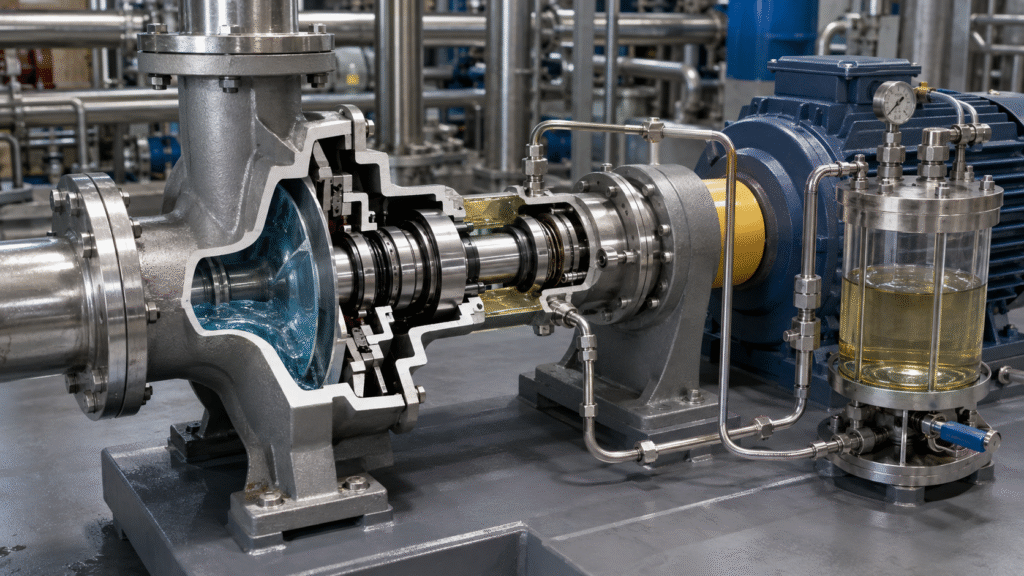

Ở hệ thống kép tăng áp, chất lỏng barrier được duy trì ở áp suất cao hơn buồng phớt. Nhờ đó, chất lỏng barrier sạch đi qua mặt chà trong hướng về phía bơm. Trong vận hành bình thường, môi chất công nghệ không nên đi qua mặt chà này ra khí quyển. Vì thế, cấu hình tăng áp có khả năng ngăn chứa tốt hơn với chất lỏng nguy hiểm hoặc bôi trơn kém.
Ưu điểm của phớt cơ khí đơn
Phớt đơn có ít chi tiết hơn và chiếm ít chiều dài dọc trục hơn. Chúng thường cần đường ống đơn giản và ít thiết bị đo. Vì vậy, lắp đặt, khởi động và xử lý sự cố có thể thuận tiện hơn. Những lợi ích này khiến phớt đơn phù hợp với nhiều bơm nước, bơm công nghiệp thông dụng và chất lỏng ổn định có khả năng bôi trơn đủ tốt.
Chi phí mua và sửa chữa thường thấp hơn vì chỉ có một cặp mặt chà cần bảo dưỡng. Đội ngũ bảo trì cũng có thể đã dự trữ sẵn nhiều loại phớt bộ phận và mặt tĩnh thông dụng. danh mục phớt cơ khí cho bơm có thể phục vụ nhiều dòng bơm tiêu chuẩn, nhưng vẫn cần xác minh kích thước và tương thích vật liệu trước khi đặt.
Khi nào phớt đơn phù hợp nhất?
Phớt đơn thường thích hợp với nước sạch, nước làm mát, dầu nhẹ và các chất lỏng không nguy hiểm. Môi chất phải ổn định trong buồng phớt và tạo được màng bôi trơn. Biên dự phòng chống hóa hơi thấp, chạy khô thường xuyên, nhiều hạt rắn hoặc kết tinh nhanh có thể làm cấu hình đơn giản này kém tin cậy.
Khu vực xung quanh cũng phải chấp nhận được lượng rò rỉ dự kiến. Ví dụ, một lượng nước sạch rất nhỏ có thể gây ít rủi ro. Tuy nhiên, cùng lưu lượng rò đó sẽ không thể chấp nhận với dung môi độc hoặc có mùi mạnh. Vì vậy, quyết định phớt đơn hay phớt kép phải tính cả hậu quả về an toàn và môi trường.
Giới hạn và rủi ro của phớt đơn
Phớt đơn chỉ có một hàng rào làm kín chính. Khi hỏng, môi chất có thể tiếp xúc với không khí hoặc thiết bị xung quanh. Do đó, nhà máy xử lý chất lỏng nguy hiểm có thể cần phương án ngăn chứa thứ cấp. Ngay cả chất lỏng không độc, rò rỉ không kiểm soát vẫn có thể làm hỏng ổ bi, bệ máy, thiết bị điện hoặc sản phẩm gần đó.
Môi chất cũng tiếp xúc và bôi trơn trực tiếp cặp mặt chà. Vì vậy, bôi trơn kém, hóa hơi, hạt rắn hay cặn hóa chất đều có thể rút ngắn tuổi thọ. Cặp mặt chà cứng hơn có thể chống mài mòn nhưng không khắc phục được hóa hơi hoặc chạy khô. Flush bên ngoài cũng chỉ có ích nếu nguồn cấp và lưu lượng được duy trì đáng tin cậy.
Khi phớt đơn rẻ ban đầu nhưng tốn kém về lâu dài
Giá mua thấp không đồng nghĩa chi phí vận hành thấp. Rò rỉ lặp lại, vệ sinh, mất sản phẩm và dừng sản xuất có thể vượt xa khoản tiết kiệm ban đầu. Vì vậy, hãy kiểm tra dạng hỏng trước đây trước khi lắp lại cùng cấu hình. Hiện tượng phớt cơ khí rò rỉ sau khi lắp đặt cũng có thể do chỉnh sai, mặt chà hư hỏng, vật liệu không phù hợp hoặc lỗi bơm.
Tuy nhiên, nâng cấp lên phớt kép mà không xử lý rung động, độ đảo trục hay vấn đề đường hút cũng không đảm bảo độ tin cậy. Cả hai cấu hình đều cần bơm ổn định và điều kiện vận hành đúng. Cần phân tích nguyên nhân hư hỏng đầy đủ rồi mới chọn cấu hình giải quyết đúng rủi ro.
Lợi ích của phớt cơ khí kép
Phớt kép tạo khoang trung gian giữa môi chất và môi trường ngoài. Tùy áp suất, khoang này có thể ngăn chứa thứ cấp hoặc cách ly môi chất. Chất lỏng trung gian sạch còn có thể làm mát và bôi trơn một hoặc cả hai cặp mặt chà. Điều đó hữu ích khi môi chất bôi trơn kém hoặc làm hư mặt chà tiếp xúc trực tiếp.
Phớt ngoài cung cấp thêm một ranh giới có kiểm soát. Theo dõi áp suất, mức chất lỏng, nhiệt độ hoặc lưu lượng có thể phát hiện thay đổi trước khi rò rỉ trở nên không kiểm soát. Nhờ đó, nhà máy lập kế hoạch bảo dưỡng theo tình trạng hệ thống hỗ trợ thay vì đợi thấy rò rỉ. Ưu điểm này đặc biệt quan trọng khi hậu quả hư hỏng lớn.
Kiểm soát tốt hơn các môi chất khó làm kín
Phớt kép tăng áp có thể giữ môi chất kết tinh, trùng hợp, mài mòn hoặc ăn mòn cách xa mặt chà trong. Tuy nhiên, chất lỏng barrier phải tương thích với quy trình. Lượng barrier đi vào bơm không được làm giảm chất lượng sản phẩm, gây phản ứng hoặc ảnh hưởng công đoạn xử lý tiếp theo.
Phớt kép không tăng áp có thể thu hồi lượng rò từ chất lỏng dễ bay hơi hoặc có mức nguy hiểm vừa phải. Hệ thống buffer dẫn hơi hoặc chất lỏng về nơi thu hồi an toàn, giúp giảm phát tán mà không đưa barrier vào sản phẩm. Tuy vậy, vẫn cần đánh giá cẩn thận vì một phần môi chất có thể đi qua cả phớt ngoài.
Chi phí và trách nhiệm vận hành của phớt kép
Hệ thống kép đắt hơn vì có thêm cặp mặt chà, chi tiết kết cấu và thiết bị hỗ trợ. Tùy thiết kế, có thể cần bình chứa, bộ làm mát, nguồn áp, thiết bị tuần hoàn, đồng hồ và cảnh báo. Vì vậy, khi so sánh phớt đơn với phớt kép phải tính cả các hạng mục này.
Bảo dưỡng cũng phức tạp hơn. Kỹ thuật viên phải kiểm tra mức chất lỏng, áp suất, nhiệt độ, nhiễm bẩn và tuần hoàn; đồng thời dùng đúng chất lỏng hỗ trợ và xả khí đầy đủ. tài liệu hướng dẫn chất lỏng buffer và barrier của John Crane giải thích rằng tương thích, bôi trơn, truyền nhiệt, độ ổn định và an toàn khi sử dụng đều quan trọng.
Sự cố hệ thống hỗ trợ có thể làm hỏng cả hai phớt
Đường ống tắc, bình chứa cạn, áp suất sai hoặc không khí bị kẹt có thể làm mất bôi trơn và làm mát. Vì vậy, cả hai cặp mặt chà đều có thể quá nhiệt dù bộ phớt được chế tạo đúng. Người vận hành phải xác nhận hệ thống hỗ trợ trước khi khởi động và sau mỗi lần bảo trì.
Áp suất barrier cần duy trì mức chênh phù hợp so với buồng phớt. Chênh áp quá thấp có thể để môi chất lọt vào vùng barrier; ngược lại, áp suất quá cao làm tăng lượng barrier rò vào bơm và tăng tải mặt chà. Vì vậy, phải theo hướng dẫn của phớt và hệ thống hỗ trợ thay vì áp một giá trị chênh áp cho mọi bơm.
Cấu hình tandem, back-to-back và face-to-face
Thuật ngữ “phớt kép” bao gồm nhiều hướng bố trí thực tế. Tandem đặt hai bộ phớt theo cùng hướng chung và thường dùng buffer không tăng áp. Back-to-back bố trí hai mặt chà quay hướng lưng về nhau, còn face-to-face tạo hướng đối diện theo kiểu khác. Do đó, mỗi cấu hình phản ứng khác nhau với đảo chiều áp suất, không gian dọc trục và tuần hoàn.
Không nên chọn hướng bố trí chỉ từ ảnh catalogue. Trước tiên, xác nhận áp suất buồng phớt bình thường và lúc chuyển tiếp. Tiếp theo, kiểm tra chiều quay, hạt rắn, khả năng tản nhiệt và cổng kết nối. Cuối cùng, đánh giá ứng xử của mỗi phớt khi hệ thống buffer hoặc barrier mất áp.
Phân loại bố trí phớt theo API 682 phân biệt phớt đơn, phớt kép không tăng áp và phớt kép tăng áp dựa trên chức năng. Tuy nhiên, nhiều bơm công nghiệp thông dụng không áp dụng mọi yêu cầu phần cứng của API 682. Cách phân loại vẫn hữu ích nhưng nhà cung cấp phải chọn thiết kế theo bơm, môi chất và tiêu chuẩn thực tế tại nhà máy.
Để so sánh chi tiết hướng bố trí phớt kép và chiến lược áp suất, hãy đọc hướng dẫn các cấu hình phớt cơ khí kép .
Vật liệu vẫn quan trọng với cả hai kiểu bố trí
Hai cặp mặt chà không thể bù cho vật liệu không tương thích. Mặt chà, elastomer, lò xo, ống lót và nắp phớt phải phù hợp với mọi chất lỏng chúng tiếp xúc. Vì vậy, hãy sử dụng hướng dẫn chọn vật liệu phớt cơ khí để so sánh khả năng kháng hóa chất, chống mài mòn, truyền nhiệt và tính chất elastomer trước khi phê duyệt.
Với phớt kép tăng áp, chi tiết phía trong có thể tiếp xúc cả chất lỏng barrier lẫn một lượng nhỏ môi chất công nghệ. Mặt chà ngoài thường chạy trong barrier sạch. Do đó, đánh giá vật liệu phải bao gồm chất lỏng công nghệ, chất lỏng hỗ trợ, hóa chất vệ sinh và khoảng nhiệt độ trong toàn chu kỳ vận hành.
Kết cấu cartridge giúp lắp phớt kép thuận tiện hơn
Nhiều phớt kép dùng kết cấu cartridge vì nắp phớt, ống lót, mặt chà và chi tiết định vị được giao như một cụm. Cách này có thể giảm lỗi chỉnh đặt tại hiện trường và đơn giản hóa kết nối đường ống. Người mua có thể xem danh mục phớt cơ khí cartridge khi buồng phớt đủ chỗ và có giao diện lắp ghép thích hợp.
Tuy nhiên, cartridge không khiến mọi phớt kép có thể thay thế lẫn nhau. Cần kiểm tra đường kính trục, gờ định vị nắp phớt, sơ đồ lỗ bu lông, hướng cổng, khoảng trống dọc trục và khả năng tiếp cận khớp nối. Đồng thời, xác nhận cấu hình yêu cầu barrier tăng áp hay buffer không tăng áp trước khi nối ống.
Cách chọn cấu hình phớt phù hợp
Trước tiên, mô tả đầy đủ môi chất gồm nồng độ, hạt rắn, áp suất hơi, độc tính và hóa chất vệ sinh. Tiếp theo, ghi nhận nhiệt độ, áp suất buồng phớt, tốc độ, tần suất khởi động và nguy cơ chạy khô. Những dữ liệu này cho biết môi chất có thể bôi trơn an toàn cho phớt đơn hay cần cách ly.
Sau đó, xem xét hậu quả rò rỉ: môi chất có được phép thoát ra khí quyển không, chất lỏng hỗ trợ có thể làm nhiễm bẩn sản phẩm không và chi phí vệ sinh có chấp nhận được không. Điều kiện nguy hiểm cao hoặc yêu cầu độ tinh khiết nghiêm ngặt thường là lý do cân nhắc phớt kép. Dịch vụ sạch, không nguy hiểm có thể tiếp tục dùng phớt đơn.
Cuối cùng, đánh giá nhân lực bảo trì và tiện ích hiện có. Hệ thống kép cần kỹ thuật viên được đào tạo, chất lỏng hỗ trợ tương thích, thiết bị đo và quy trình kiểm tra. Nếu nhà máy không duy trì được những điều kiện này, độ tin cậy có thể giảm. Vì vậy, lựa chọn phải phù hợp với năng lực vận hành thực tế, không chỉ bản thiết kế kỹ thuật.
Thông tin cần gửi nhà cung cấp
Hãy cung cấp hãng bơm, model, đường kính trục, kích thước buồng phớt và cấu hình đang dùng. Đồng thời gửi điều kiện môi chất, các cổng kết nối hiện có, lựa chọn chất lỏng hỗ trợ và lịch sử hư hỏng. Ảnh rõ nét giúp nhà cung cấp nhận dạng đúng phớt cơ khí và phân biệt phớt bộ phận, cartridge, đơn và kép.
Yêu cầu nhà cung cấp xác nhận vật liệu mặt chà, elastomer, chi tiết kim loại, hướng bố trí phớt, phương án hỗ trợ và áp suất cần thiết. Cuối cùng, đề nghị bản vẽ lắp và quy trình khởi động. Những tài liệu này giúp đội bảo trì chuẩn bị bơm trước khi phớt mới được giao.
Kết luận: nên dùng phớt cơ khí đơn hay phớt kép?
Chọn phớt đơn khi môi chất bôi trơn tốt cho cặp mặt chà, rò rỉ có rủi ro thấp và bơm hoạt động ổn định. Phớt đơn lắp đặt đơn giản hơn, ít thiết bị phụ trợ và chi phí đầu tư thấp hơn. Tuy nhiên, quy trình phải chấp nhận đường rò có kiểm soát vốn có của cặp mặt chà.
Chọn phớt kép khi yêu cầu ngăn chứa, cách ly hoặc bôi trơn mặt chà bằng chất lỏng sạch quan trọng hơn độ phức tạp bổ sung. Cấu hình này có thể phù hợp với chất lỏng nguy hiểm, dễ bay hơi, mài mòn, kết tinh hoặc bôi trơn kém. Quyết định tốt nhất cần cân bằng rủi ro môi chất, năng lực hệ thống hỗ trợ, khả năng lắp với bơm, vật liệu và chi phí vòng đời.
