Phớt cơ khí cho bơm nước biển phải chịu được ăn mòn do clorua, hạt rắn lơ lửng, sinh vật biển bám và điều kiện vận hành thay đổi. Vì vậy, lựa chọn phớt không chỉ là dùng lò xo thép không gỉ và mặt chà cứng. Mọi chi tiết tiếp xúc với môi chất phải phù hợp với chất lượng nước, nhiệt độ, áp suất, thiết kế bơm và chế độ bảo dưỡng. Một vòng O, lò xo, ống lót trục hoặc giá đỡ mặt tĩnh không phù hợp có thể làm giảm tuổi thọ của cả bộ phớt.
Nước biển thay đổi theo khu vực và mùa. Nước lấy ở ven bờ có thể chứa cát, vỏ sò, tảo, bùn mịn hoặc hóa chất xử lý. Ngoài ra, nước đọng trong bơm khi dừng máy có thể tạo điều kiện ăn mòn khác với khi nước đang chảy. Quy trình chọn phớt đáng tin cậy phải xem xét cả vận hành bình thường, giai đoạn trước khởi động, sau dừng máy và khi vệ sinh.
Vì sao nước biển tạo điều kiện làm kín khó khăn?
Ion clorua khiến nước biển có tính xâm thực cao với nhiều kim loại thông dụng. Dù thép không gỉ tạo được màng thụ động bảo vệ, ăn mòn cục bộ vẫn có thể bắt đầu tại vết xước, cặn bám, ren và khe hẹp. Vì thế, hư hỏng có thể âm thầm phát triển cho đến khi lò xo gãy, ống lót trở nên thô ráp hoặc rãnh vòng O mất bề mặt làm kín.
Ăn mòn rỗ tạo ra các hốc nhỏ nhưng sâu trên bề mặt kim loại. Ăn mòn khe xảy ra dưới gioăng, cặn bám, vòng đệm và những chi tiết lắp sát nhau. Vì vậy, cần xem xét kỹ những thiết kế dễ giữ nước biển trong khe. Khi nước bay hơi, dung dịch đọng có thể tăng nồng độ muối, đặc biệt gần thiết bị nóng hoặc vùng nước bắn.
Ăn mòn điện hóa và cặn bám trong môi trường biển
Ăn mòn điện hóa có thể xảy ra khi hai kim loại khác nhau tiếp xúc điện với nhau trong nước biển. Kim loại kém quý hơn có thể bị ăn mòn nhanh, trong khi kim loại quý hơn được bảo vệ. Vì vậy, kết hợp một hợp kim chống ăn mòn với lò xo, bu lông hoặc ống lót không tương thích có thể tạo ra cơ chế hư hỏng mới.
Sinh vật biển bám và cặn khoáng tạo thêm rủi ro. Chúng có thể cản trở chuyển động, làm tắc đường flush và giữ nước thiếu oxy tiếp xúc với kim loại. Hạt cứng cũng có thể lọt vào khe mặt chà và gây xước bề mặt. Do đó, phớt bơm nước biển vừa phải chống ăn mòn hóa học vừa phải chịu được mức nhiễm bẩn thực tế.

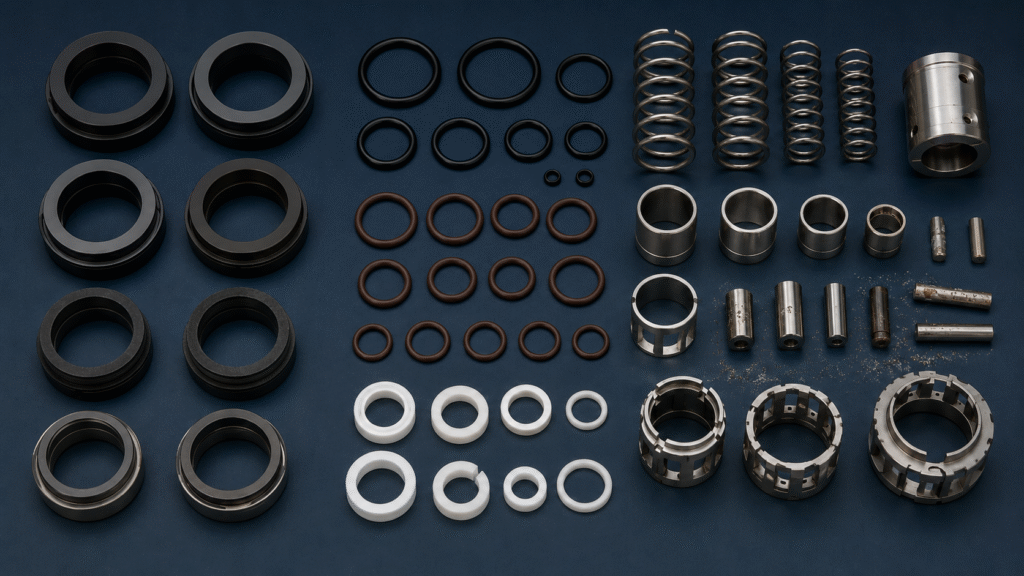

Chọn mặt chà có khả năng chống mài mòn và ăn mòn
Với nhiều ứng dụng bơm nước biển, silicon carbide (SiC) là lựa chọn khởi đầu phổ biến. SiC có độ cứng cao, chống mài mòn tốt, truyền nhiệt hiệu quả và kháng nhiều dạng ăn mòn. Vì vậy, vật liệu này có thể làm việc tốt khi nước chứa cát mịn hoặc hạt mài. Tuy nhiên, vẫn cần xác nhận chính xác cấp SiC, nhất là khi vật liệu có chất kết dính hoặc pha phụ.
Cặp carbon/SiC thường cho khả năng chạy êm trong nước biển tương đối sạch. Mặt carbon giúp giảm ma sát, còn SiC cung cấp độ cứng và khả năng chống ăn mòn. Dù vậy, từng cấp carbon có thể dùng nhựa, kim loại hoặc chất tẩm khác nhau. Nhà cung cấp phải xác nhận cấp vật liệu phù hợp với nước biển, nhiệt độ, áp suất và các hóa chất xử lý.
Khi nào nên dùng cặp SiC/SiC?
Cặp SiC/SiC có thể phù hợp với nước biển chứa hạt mài, bơm lấy nước biển và môi chất có chất rắn lơ lửng. Vì cả hai mặt đều cứng nên chúng có thể chống xước tốt hơn nhiều tổ hợp mềm/cứng. Tuy nhiên, cặp mặt cứng cần màng bôi trơn ổn định; chạy khô, hóa hơi hoặc xả khí kém có thể làm nhiệt tăng rất nhanh.
Tài liệu về vòng làm kín silicon carbide của 3M mô tả khả năng chịu mài mòn, hóa chất, ăn mòn và tải nhiệt của SiC. Tuy nhiên, tính năng vật liệu không thể khắc phục buồng phớt thiết kế kém hoặc vận hành không ổn định. Trước khi chọn cặp mặt cứng, cần kiểm tra lực ép mặt chà, làm mát, tốc độ trục và quy trình khởi động.
Giới hạn của mặt chà tungsten carbide và ceramic
Tungsten carbide (TC) có độ bền cao và khả năng chịu va đập tốt. Tuy nhiên, tính chống ăn mòn của nó phụ thuộc một phần vào hệ chất kết dính. Một số cấp TC có thể không phù hợp với nước biển giàu clorua hoặc đã xử lý hóa chất. Vì vậy, người mua nên yêu cầu tên cấp vật liệu đầy đủ thay vì chỉ chấp nhận mô tả “tungsten carbide”.
Mặt chà ceramic có thể làm việc trong nước sạch với tải vận hành vừa phải. Tuy nhiên, chúng có thể sứt mẻ khi va đập hoặc bị ảnh hưởng bởi thay đổi nhiệt độ đột ngột. Ceramic cũng kém hấp dẫn hơn khi có cát, mảnh vỏ sò hoặc rung động mạnh. hướng dẫn vật liệu phớt cơ khí có thể giúp so sánh các lựa chọn mặt chà trước khi nhà cung cấp đánh giá cuối cùng.
Chọn vật liệu làm kín phụ theo toàn bộ thành phần nước
Elastomer làm kín quanh mặt chà, ống lót, mặt tĩnh và các mối ghép nắp phớt. Vì vậy, chúng phải chịu được cả nước biển và hóa chất được bổ sung. Quá trình clo hóa, khử clo, châm chất diệt khuẩn, nhiễm dầu và vệ sinh có thể thay đổi yêu cầu tương thích. Không nên chọn elastomer cho phớt bơm nước biển chỉ dựa trên từ “nước”.
EPDM thường hoạt động tốt trong môi trường gốc nước và có thể phù hợp với nhiều ứng dụng nước biển. Tuy nhiên, EPDM nhìn chung tương thích kém với dầu khoáng và nhiều hydrocarbon. FKM chịu được dầu và nhiều hóa chất, nhưng không tự động tốt hơn trong nước nóng hoặc mọi dung dịch xử lý. NBR có thể phù hợp với một số điều kiện vừa phải, song vẫn phải đánh giá ảnh hưởng của ozone, nhiệt và hóa chất.
Kiểm tra chuyển động và độ nén của vòng O
Ngay cả vòng O tương thích về hóa học cũng có thể hỏng do lắp sai hoặc bị nén quá mức. Tinh thể muối, sản phẩm ăn mòn và cặn bám có thể cản trở chuyển động dọc trục của phớt dạng pusher. Khi đó, mặt chà không bù theo độ mòn, rung động hoặc chuyển động trục đúng cách.
Chi tiết làm kín phụ gốc PTFE kháng nhiều hóa chất nhưng khả năng phục hồi đàn hồi thấp hơn cao su. Vì vậy, cần kiểm soát chặt thiết kế rãnh, lực ép và độ hoàn thiện bề mặt. Với ứng dụng quan trọng, hãy yêu cầu xác nhận hợp chất chính xác thay vì chỉ tên nhóm polymer.
Đánh giá mọi chi tiết kim loại tiếp xúc với nước biển
Phớt bơm nước biển cần kiểm tra lò xo, chốt, vòng giữ, ống lót, nắp phớt, chi tiết siết và giá đỡ mặt tĩnh. Thép không gỉ 316 được dùng khá rộng rãi trong môi trường biển nhưng không có nghĩa là chống ăn mòn tuyệt đối. tài liệu của Outokumpu về ăn mòn trong nước biển xác định ăn mòn rỗ và ăn mòn khe là những rủi ro chính, đồng thời nêu giới hạn của 316L trong bộ lọc nước dằn tàu và buồng UV.
Với điều kiện khắc nghiệt hơn, kỹ sư có thể cân nhắc thép không gỉ duplex, super duplex, titan hoặc hợp kim nền niken. Tuy nhiên, không nên chọn hợp kim chỉ vì danh tiếng. Nhiệt độ, hàm lượng oxy, tốc độ dòng, hình dạng khe, chất lượng gia công và tiếp xúc điện với kim loại khác đều ảnh hưởng đến khả năng làm việc.
Hạn chế để lò xo tiếp xúc trực tiếp với nước biển thô
Một bộ phớt có thể dùng mặt chà chống ăn mòn nhưng vẫn hỏng vì lò xo nhỏ tiếp xúc với nước biển. Lò xo có tiết diện nhỏ và bề mặt chịu ứng suất cao nên ăn mòn cục bộ có thể trở nên nghiêm trọng rất nhanh. Vì vậy, với thiết kế đa lò xo cố định, phải xem xét kỹ vật liệu, ứng suất và mức độ tiếp xúc khi lựa chọn.
Phớt bố trí ngoài, cơ cấu lò xo được bảo vệ hoặc ống xếp không dùng pusher có thể giảm tiếp xúc trực tiếp trong một số loại bơm. Với thiết bị chìm, kết cấu phớt có khoang dầu có thể tách hệ thống làm kín khỏi nước biển thô và cung cấp bôi trơn. Tuy nhiên, phớt dưới, tình trạng dầu và độ kín khoang vẫn phải được kiểm tra theo lịch bảo dưỡng.
Chọn kiểu bố trí phớt phù hợp với kết cấu bơm
Phớt đơn có thể phù hợp với bơm nước biển sạch, luôn ngập chất lỏng và điều kiện ổn định. Tuy nhiên, cách bố trí vẫn phải kiểm soát rò rỉ, nhiệt và hạt rắn. Bơm ly tâm nằm ngang, bơm nước biển trục đứng, bơm nước làm mát và bơm chìm có thể khiến phớt chịu những điều kiện áp suất, buồng phớt rất khác nhau.
Phớt kép có thể tăng khả năng ngăn rò rỉ hoặc tạo môi trường sạch hơn quanh cặp mặt chà. Hệ thống barrier có áp có thể hạn chế nước công nghệ đi vào bề mặt làm kín phía trong. Cấu hình tandem cũng có thể cung cấp khả năng ngăn chứa thứ cấp. Lựa chọn phù hợp phụ thuộc mức rủi ro rò rỉ, thiết kế bơm, tiện ích phụ trợ và quy trình vận hành.
Bơm chìm cần được chú ý đặc biệt
Nhiều bộ phớt bơm nước biển dạng chìm có vị trí trên và dưới, với khoang dầu ở giữa. Phớt dưới chịu tác động trực tiếp của nước biển, hạt rắn và thay đổi áp suất. Phớt trên giúp bảo vệ động cơ trước rò rỉ dầu hoặc nước xâm nhập. Vì vậy, từng vị trí có thể đòi hỏi vật liệu và chi tiết thiết kế khác nhau.
Khi so sánh các lựa chọn phớt cho bơm Flygt, hãy xác nhận model bơm chính xác và chi tiết cần thay là phớt trên hay phớt dưới. Các cụm trông giống nhau có thể khác kích thước, vật liệu mặt chà và vị trí làm việc. Khi bảo dưỡng, cũng cần kiểm tra dầu có lẫn nước, đổi màu hoặc chứa cặn lơ lửng hay không.
Kiểm soát hạt rắn, nhiệt và tình trạng chạy khô
Đường lấy nước biển có thể đưa cát, bùn mịn, vỏ sò, sợi và sinh vật biển vào bơm. Các tạp chất này có thể làm xước mặt chà hoặc kẹt lò xo. Vì vậy, trước khi chọn vật liệu phải ghi nhận nồng độ, kích thước hạt và biến đổi theo mùa. Bộ lọc hoặc thiết bị tách phù hợp có thể bảo vệ bơm, nhưng không được làm giảm lưu lượng cần thiết.
Nhiệt độ tăng thường phản ánh vấn đề ngoài bản thân vật liệu. Lực ép mặt chà quá lớn, độ đảo trục, tuần hoàn kém, hóa hơi hoặc lệch tâm đều có thể làm nhiệt tăng. Hậu quả là elastomer hóa cứng, mặt carbon phồng rộp và muối kết cặn. Chỉ thay bằng mặt chà cứng hơn sẽ không giải quyết được những lỗi vận hành này.
Chạy khô vẫn là rủi ro nghiêm trọng vì mặt chà phụ thuộc vào màng bôi trơn mỏng. Mồi bơm không đủ, túi khí, cửa hút tắc hoặc mực bể thấp có thể làm mất màng này. Vì vậy, quy trình khởi động, kiểm soát mức nước, xả khí và đào tạo người vận hành là những yếu tố thiết yếu để phớt bền hơn.
Xác nhận thông số bơm trước khi đặt hàng
Vật liệu phù hợp cũng không thể bù cho kích thước sai. Trước tiên, ghi nhận hãng bơm, model đầy đủ, số serial, đường kính trục và tốc độ vận hành. Sau đó, xác nhận áp suất buồng phớt, nhiệt độ, chiều quay, chiều dài làm việc, kích thước mặt tĩnh và các cổng flush hiện có trước khi đặt hàng.
Sử dụng ảnh rõ nét và thông số kích thước để nhận dạng đúng phớt cơ khí. Tuy nhiên, ngoại hình không thể xác nhận cấu hình lò xo, đường kính cân bằng, hình dạng mặt tĩnh hoặc cấp vật liệu. Vì vậy, khi hỏi giá hãy gửi cụm quay đã tháo, mặt tĩnh, vòng O và các ký hiệu còn nhìn thấy.
Người mua có thể tham khảo danh mục phớt cơ khí cho bơm để hiểu những kết cấu sẵn có. Dù vậy, lựa chọn cuối cùng phải đúng model bơm và điều kiện sử dụng. Phớt bơm nước biển có thể cần mặt chà, elastomer và chi tiết kim loại khác với phớt dùng cho phiên bản bơm nước ngọt cùng dòng.
Lắp đặt và bảo dưỡng đúng giúp hạn chế ăn mòn
Trước khi lắp, vệ sinh buồng phớt và loại bỏ muối, gỉ cùng vật liệu gioăng cũ. Kiểm tra ống lót trục có rỗ, rãnh mòn hoặc bề mặt thô ráp tại đường tiếp xúc vòng O không. Đồng thời, đảm bảo đường thoát nước và xả khí còn thông. Nước biển đọng có thể tạo các khe ăn mòn khó phát hiện sau khi dừng bơm.
Người lắp cần giữ mặt chà sạch và không chạm bằng tay bẩn. Chỉ dùng chất bôi trơn được phê duyệt cho elastomer và quy trình vận hành. Không tự ý bôi mỡ thông dụng khi chưa kiểm tra tương thích. Lắp mặt tĩnh không đều có thể làm nứt mặt chà giòn hoặc gây rò quanh bề mặt lắp.
Sau khởi động, theo dõi rò rỉ, rung động, áp suất và nhiệt độ khu vực phớt bơm nước biển. Khi bảo dưỡng định kỳ, kiểm tra mặt chà, lò xo, ống lót, vòng O và khoang dầu. Cuối cùng, ghi lại dạng hư hỏng thay vì thay chi tiết mà không phân tích. Ăn mòn rỗ lặp lại, lò xo gãy, mặt chà xước hoặc elastomer trương nở thường chỉ ra một lỗi lựa chọn hoặc vận hành cụ thể.
Danh sách kiểm tra thực tế khi chọn phớt bơm nước biển
Bắt đầu từ nguồn nước, mức tiếp xúc clorua, khoảng nhiệt độ, hạt rắn, sinh vật biển và hóa chất xử lý. Sau đó ghi nhận loại bơm, tốc độ, áp suất, kiểu bố trí phớt và nguy cơ chạy khô. Những dữ liệu này mô tả điều kiện thực tế chính xác hơn nhiều so với chỉ ghi “nước biển”.
Tiếp theo, xác định từng vật liệu quan trọng: cấp mặt chà, chất tẩm carbon, hợp chất elastomer, hợp kim lò xo, ống lót, nắp phớt và bu lông. Cũng cần đánh giá tiếp xúc điện hóa giữa các chi tiết. Chỉ một chi tiết kim loại không phù hợp cũng có thể trở thành điểm hư hỏng đầu tiên khi bơm chạy hoặc dừng.
Cuối cùng, xác minh kích thước, hướng dẫn lắp đặt, flush, xả khí và khả năng tiếp cận khi bảo dưỡng. Phớt bơm nước biển làm việc tốt nhất khi vật liệu và điều kiện vận hành hỗ trợ lẫn nhau. Dữ liệu ứng dụng đầy đủ, chi tiết tương thích và kiểm tra định kỳ đáng tin cậy hơn việc chỉ dựa vào nhãn “vật liệu hàng hải”.
