Việc thay phớt bơm Flygt 3153.181 nên bắt đầu từ cấu hình chính xác của máy bơm, không chỉ từ con số “3153.181”. Các bơm có thể khác nhau theo phiên bản sản xuất, article number, serial number, cấu hình động cơ hoặc thủy lực, trạng thái Ex và lịch sử sửa chữa trước đó. Phải đối chiếu phớt thay thế với máy bơm thực tế trước khi bắt đầu bảo trì.
Hướng dẫn này tập trung vào nhận dạng phớt, xác minh phớt thay thế, kiểm tra buồng phớt, quyết định lắp đặt và chạy thử. Nội dung này không thay thế tài liệu Xylem/Flygt dành riêng cho từng model về tháo lắp, công việc điện, nâng hạ, quy trình Ex, lực siết, lượng dầu, cài đặt cánh bơm hoặc các dữ liệu bảo trì riêng của nhà sản xuất.
Trình tự thực tế khi bảo trì phớt Flygt 3153.181
- Ghi lại thông tin nhãn máy bơm và tình trạng hiện tại.
- Xác nhận chính xác cấu hình Flygt 3153.181 cùng thông tin serial/article.
- Ghi lại bố trí phớt hiện có trước khi tháo.
- Kiểm tra buồng dầu hoặc buồng phớt nếu có.
- Tách riêng các linh kiện của phớt trên và phớt dưới nếu áp dụng.
- Kiểm tra trục, sleeve, lỗ lắp vòng tĩnh, ổ bi và các chi tiết xung quanh.
- So sánh phớt cũ với phớt thay thế dự kiến.
- Xác nhận kích thước, vật liệu, chiều lắp và thành phần service kit.
- Lắp phớt đã được xác minh theo hướng dẫn Flygt phù hợp.
- Khôi phục chất lỏng trong buồng và các linh kiện liên quan đúng theo điều kiện đã ghi nhận.
- Lắp lại máy bơm theo thông số dành riêng cho model.
- Hoàn tất kiểm tra chạy thử trước khi đưa bơm trở lại vận hành liên tục.

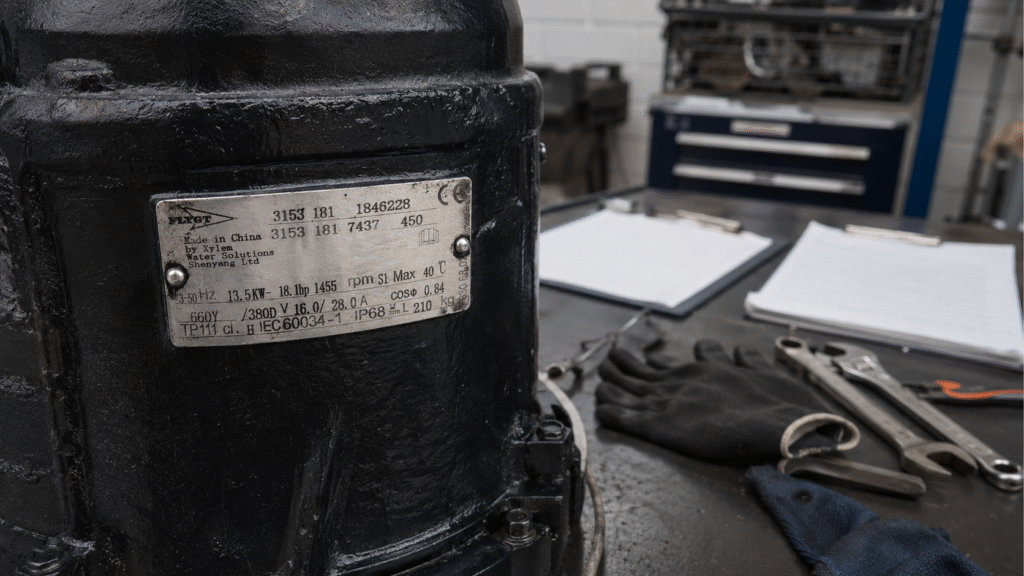

Xác định chính xác bơm Flygt 3153.181
Ghi lại đầy đủ nhãn máy, serial number, article hoặc product number, dữ liệu động cơ, thông tin sản xuất và mọi ký hiệu Ex. Không giả định mọi bơm 3153.181 đều sử dụng cùng một bộ linh kiện bảo trì.
Trang sản phẩm chính thức Xylem Flygt N 3153 là tài liệu tham khảo ban đầu hữu ích, nhưng việc chọn phớt thay thế phải dựa trên máy bơm thực tế và tài liệu bảo trì tương ứng.
Xác nhận vị trí phớt trên và phớt dưới
Một số bơm chìm sử dụng nhiều hơn một vị trí làm kín, thường có buồng dầu hoặc buồng phớt nằm giữa. Phớt trên và phớt dưới có thể đảm nhiệm chức năng khác nhau và sử dụng vật liệu hoặc kết cấu khác nhau.
Không trộn lẫn linh kiện giữa các vị trí khi tháo. Gắn nhãn cho từng nhóm linh kiện và ghi lại chiều lắp trước khi vệ sinh. Bài viết Phớt bơm Flygt: phớt trên và phớt dưới khác nhau thế nào? giải thích thêm về sự khác biệt này.
Kiểm tra buồng dầu hoặc buồng phớt
Nếu bơm sử dụng buồng dầu hoặc buồng phớt, hãy kiểm tra chất lỏng tháo ra trước khi thải bỏ. Quan sát dấu hiệu nước xâm nhập, nhiễm bẩn, hạt kim loại, màu sắc bất thường, mùi hoặc những bằng chứng có thể giúp giải thích tình trạng của phớt cũ.
Không tự đặt hoặc tái sử dụng một lượng dầu “tiêu chuẩn” chung. Loại chất lỏng, dung lượng, quy trình châm và cài đặt buồng phải theo tài liệu Flygt/Xylem áp dụng cho đúng cấu hình.
Flygt Seals User Guide là tài liệu tham khảo hữu ích từ nhà sản xuất, nhưng hướng dẫn bảo trì dành riêng cho model vẫn rất quan trọng.
Xác minh phớt hiện có trước khi đặt hàng
Ghi lại đầy đủ cụm quay, vòng tĩnh, kết cấu lò xo hoặc cartridge, kích thước, vật liệu, chiều lắp và mọi ký hiệu. Nếu không còn mã tham chiếu ban đầu, hãy sử dụng quy trình trong Cách xác định đúng phớt cơ khí cho máy bơm.
Khi cần đo kích thước, hãy sử dụng hướng dẫn Cách đo phớt cơ khí. Giữ riêng các linh kiện phớt trên và phớt dưới trong suốt quá trình đo.

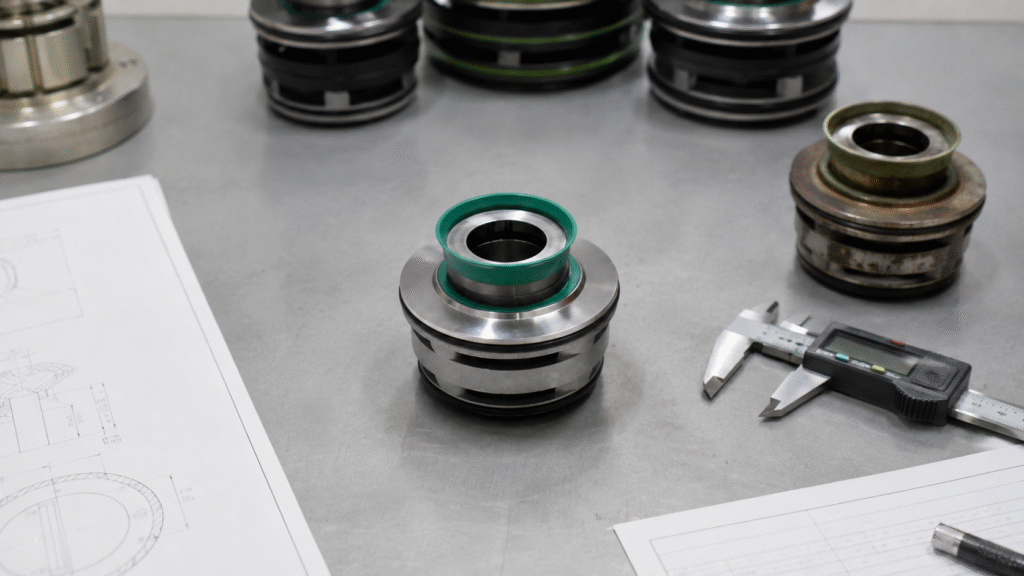

So sánh phớt cũ và phớt mới trước khi lắp
Đặt linh kiện cũ và mới cạnh nhau. Xác nhận đường kính trục hoặc sleeve, hình dạng vòng tĩnh, chiều dài làm việc, bố trí mặt chà, hình học lò xo hoặc cartridge, elastomer, chiều lắp và mọi linh kiện trong service kit ảnh hưởng đến vị trí theo phương trục hoặc làm kín tĩnh.
Hình dáng tổng thể tương tự là chưa đủ. Nếu tổ hợp vật liệu thay đổi, cần xem lại đặc tính nước thải, sewage, chất rắn, nhiệt độ và mức độ tiếp xúc hóa chất thực tế. Hướng dẫn Vật liệu phớt cho bơm nước thải và bơm bùn trình bày chi tiết hơn về quyết định này.

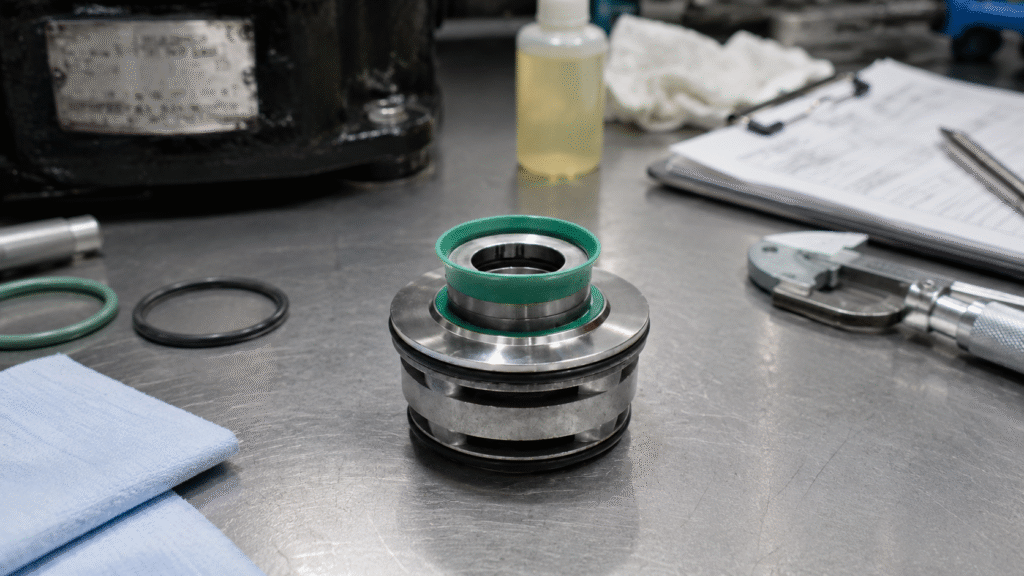

Lắp phớt và lắp lại máy bơm
Trong khi lắp, bảo vệ bề mặt đã rà phẳng, giữ linh kiện sạch, xác nhận chiều của vòng tĩnh và chỉ sử dụng chất bôi trơn elastomer khi hướng dẫn liên quan cho phép. Kiểm tra plug của buồng, O-ring, gasket, clip và các linh kiện bảo trì liên quan trước khi đóng bơm.
Để tham khảo nguyên tắc chung về xử lý mặt chà và phớt dạng rời, xem Hướng dẫn lắp phớt cơ khí. Quy trình Flygt chính xác mới là căn cứ cho lắp ráp theo model, lực siết, lượng dầu, khe hở và yêu cầu Ex.
Kiểm tra chạy thử
- Xác nhận tất cả plug, nắp, phớt và linh kiện bảo trì đã được lắp.
- Khôi phục buồng dầu hoặc buffer theo tài liệu áp dụng.
- Xác minh công việc điện và các yêu cầu liên quan đến Ex theo quy trình được phép.
- Xác nhận chiều quay đúng khi quy trình bảo trì yêu cầu.
- Theo dõi rò rỉ, dòng điện, rung động, tiếng ồn và trạng thái vận hành trong quá trình chạy thử.
- Dừng và kiểm tra các trạng thái bất thường thay vì giả định phớt mới sẽ tự “chạy rà” về trạng thái bình thường.
Các lỗi thường gặp khi thay phớt Flygt 3153.181
- Đặt hàng chỉ dựa vào “3153.181” mà không kiểm tra phiên bản hoặc serial
- Trộn lẫn linh kiện phớt trên và phớt dưới
- Giả định phớt tháo ra vẫn là cấu hình nguyên bản của nhà máy
- Chỉ đối chiếu theo đường kính trục hoặc hình dáng
- Bỏ qua tình trạng buồng dầu hoặc bằng chứng nhiễm bẩn
- Thay đổi vật liệu mặt chà mà không đánh giá điều kiện nước thải
- Dùng lượng dầu, lực siết hoặc khe hở chung từ một model bơm khác
- Lắp phớt mới mà không kiểm tra trục, ổ bi, sleeve và lỗ lắp vòng tĩnh
Thông tin cần gửi trước khi đặt hàng
- Đầy đủ tên định danh của bơm Flygt
- Article/product number và serial number
- Thông tin sản xuất và trạng thái Ex nếu áp dụng
- Ảnh nhãn máy bơm
- Mã phớt cơ khí hoặc service kit hiện có
- Ảnh rõ nét của từng vị trí phớt và linh kiện đã tháo
- Đường kính trục hoặc sleeve
- Kích thước vòng tĩnh
- Chiều dài làm việc và các kích thước quay quan trọng
- Vật liệu mặt chà và elastomer nếu biết
- Thông tin về nước thải, sewage, slurry hoặc lưu chất công nghệ
- Chất rắn, nhiệt độ và điều kiện vận hành
- Số lượng cần dùng và phạm vi mua hàng
FAQ về phớt cơ khí Flygt 3153.181
Chỉ “3153.181” có đủ để xác định phớt cơ khí không?
Không. Cần sử dụng đầy đủ thông tin bơm, serial hoặc article, vị trí phớt, linh kiện cũ, kích thước và tài liệu bảo trì áp dụng.
Phớt trên và phớt dưới có luôn giống nhau không?
Không. Một số bơm có thể dùng chức năng, vật liệu hoặc kết cấu khác nhau ở từng vị trí. Hãy giữ các linh kiện tách riêng và xác minh từng vị trí.
Có thể dùng một lực siết hoặc lượng dầu chung không?
Không. Lực siết quan trọng, lượng dầu hoặc buffer fluid, khe hở và các thiết lập riêng khác của nhà sản xuất phải lấy từ tài liệu Flygt/Xylem áp dụng cho đúng cấu hình.
Thay phớt bơm Flygt 3153.181 an toàn nhất khi xem “3153.181” là điểm bắt đầu để nhận dạng chứ không phải toàn bộ quy cách phụ tùng. Trước khi lắp, hãy xác minh máy bơm thực tế, vị trí phớt, linh kiện cũ, kích thước, vật liệu, tình trạng buồng và mã phớt thay thế.
