Nguyên lý làm việc của phớt cơ khí bắt đầu từ một vấn đề đơn giản: trục quay phải đi xuyên qua vỏ bơm đứng yên mà không để môi chất rò rỉ mất kiểm soát. Phớt kiểm soát đường rò này bằng các mặt chà chính xác, chi tiết làm kín phụ, bộ phận tạo tải đàn hồi và cơ cấu truyền động. Vận hành tin cậy phụ thuộc vào cân bằng giữa làm kín, bôi trơn, tản nhiệt và tải mặt chà.
Trong phớt bơm chạy ướt điển hình, một mặt quay theo trục, còn mặt kia đứng yên theo thân. Hai mặt làm việc rất sát nhau, với màng chất lỏng mỏng hỗ trợ bôi trơn và kiểm soát nhiệt. Đồng thời, các chi tiết làm kín phụ chặn những đường rò khác quanh trục, ống lót, nắp phớt và các bộ phận phớt.
Phớt cơ khí có chức năng gì?
Chức năng chính của phớt cơ khí là kiểm soát rò rỉ chất lỏng tại nơi trục quay đi qua vỏ bơm đứng yên. Nó cho phép trục quay trong khi duy trì bề mặt làm kín được kiểm soát giữa phần quay và phần tĩnh.
Phớt thực hiện chức năng này nhờ nhiều bộ phận phối hợp: các mặt chà chính hạn chế rò môi chất, màng chất lỏng mỏng bôi trơn và làm mát mặt chà, lò xo hoặc ống xếp duy trì tải mặt, còn chi tiết làm kín phụ ngăn chất lỏng đi vòng qua bề mặt làm kín chính.
- Kiểm soát rò rỉ: hạn chế môi chất thoát dọc trục quay.
- Cho phép trục quay: duy trì làm kín khi trục bơm tiếp tục quay.
- Duy trì tiếp xúc mặt chà và bôi trơn: dùng tải được kiểm soát cùng màng chất lỏng mỏng để quản lý ma sát và mài mòn.
- Ngăn rò theo đường vòng: dùng vòng O, ống xếp, gioăng hoặc chi tiết làm kín phụ khác quanh các bộ phận chính.
- Hỗ trợ bơm vận hành tin cậy: duy trì bề mặt làm kín khi kích thước, vật liệu, bôi trơn và tình trạng máy phù hợp.
Phớt cơ khí bơm thực sự chặn rò ở đâu?
Trục bơm tạo đường rò tại nơi đi ra khỏi vỏ có áp. Phớt kiểm soát đường này qua bề mặt động chính và các điểm làm kín phụ. Bề mặt chính nằm giữa mặt quay và mặt tĩnh, nơi áp suất có xu hướng đẩy chất lỏng ra ngoài.
Tuy nhiên, khi vận hành, các mặt duy trì tiếp xúc được kiểm soát hoặc một khe tách rất nhỏ. Vì vậy, dòng qua bề mặt bị hạn chế trong khi trục vẫn quay. Các chi tiết làm kín phụ ngăn chất lỏng đi vòng qua mặt chà theo khe quanh trục, ống lót, mặt tĩnh, thân hoặc nắp phớt.
Hai mặt chà chính
Hai mặt chà chính là cốt lõi hoạt động của phớt cơ khí. Nhà sản xuất rà các bề mặt này rất phẳng vì tiếp xúc không đều tạo khe hở cục bộ và tải thiếu ổn định. Tuy nhiên, mục tiêu không phải ép hai bề mặt khô sát nhau càng mạnh càng tốt.
Mặt chà quay
Mặt quay chuyển động theo trục hoặc ống lót. Tùy thiết kế, vít hãm, vòng, chốt, chi tiết truyền động qua lò xo hoặc ống xếp có thể truyền mô-men. Đồng thời, cụm di động thường cần khả năng dịch chuyển dọc trục giới hạn để duy trì quan hệ làm việc của mặt chà khi có mòn hoặc chuyển động trục nhỏ.
Mặt chà tĩnh
Mặt tĩnh giữ cố định so với thân bơm hoặc nắp phớt, tạo bề mặt đối tiếp. Vòng O, đệm chén, gioăng hoặc chi tiết tương tự làm kín quanh mặt tĩnh, ngăn chất lỏng thoát vòng ngoài thay vì đi qua bề mặt chính.
Nguyên lý phớt cơ khí tạo hiệu quả làm kín như thế nào?
Phớt cần lực đóng để duy trì quan hệ mặt chà theo thiết kế. Đồng thời, lực mở tác động trong màng chất lỏng. Do đó, vận hành ổn định xảy ra khi các lực này tạo tải mặt phù hợp với hình học và điều kiện sử dụng cụ thể.
Tiếp xúc mặt chà ban đầu
Trước khi hình thành áp suất bơm bình thường, phớt vẫn cần đủ lực để thiết lập bề mặt làm kín. Lò xo hoặc ống xếp tạo lực ép ban đầu khi lắp, khởi động, dừng và vận hành áp suất thấp. Tuy nhiên, nén nhiều hơn không tự động tốt hơn vì tải quá lớn làm tăng ma sát và nhiệt.

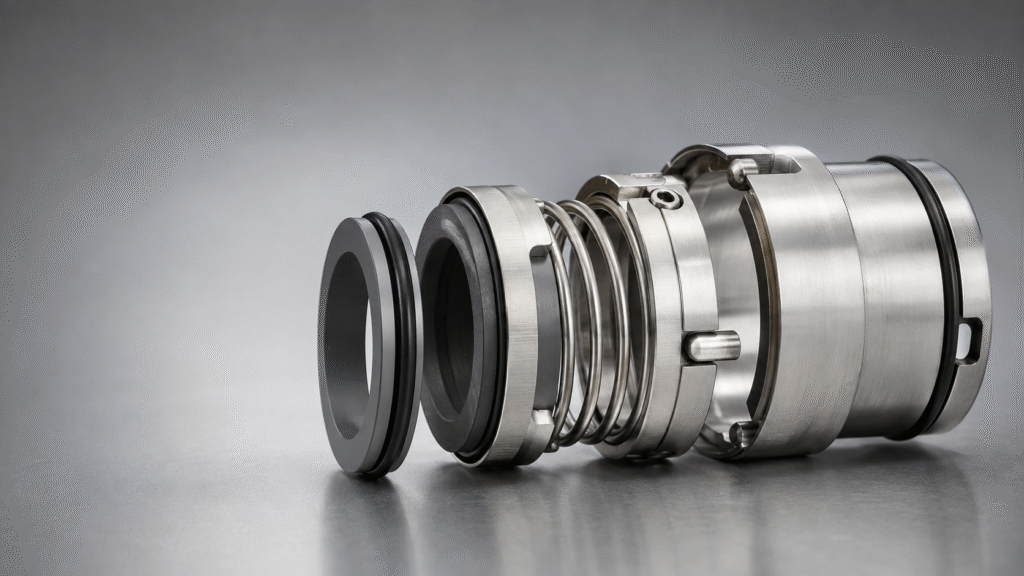

Lực ép ban đầu của lò xo hoặc ống xếp
Lò xo và ống xếp không chỉ ép các mặt vào nhau. Chúng bù mòn và chuyển động dọc trục giới hạn, giúp mặt di động bám theo mặt đối tiếp. Thiết kế có thể dùng lò xo đơn, nhiều lò xo, ống xếp cao su hoặc kim loại, nhưng đều tạo lực ép và khả năng dịch chuyển có kiểm soát.
Lực thủy lực
Áp suất môi chất cũng tác động lên các mặt phớt. Tác động phụ thuộc diện tích chịu áp hiệu dụng, hình học, hướng áp suất và phân bố chất lỏng. Trong khi đó, màng chất lỏng tạo lực mở chống lại một phần tải đóng. Thiết kế cân bằng và không cân bằng thay đổi cách áp suất ảnh hưởng tải này. Tuy nhiên, đó chỉ là một phần nguyên lý phớt cơ khí. Tài liệu so sánh phớt cơ khí cân bằng và không cân bằng phù hợp hơn khi cần đối chiếu chi tiết thiết kế.

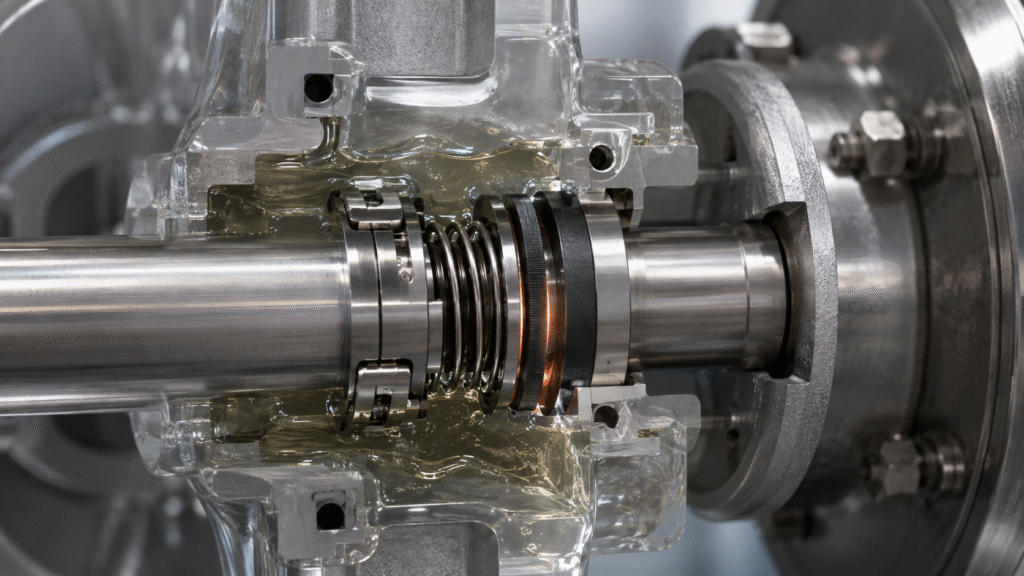

Vì sao màng chất lỏng mỏng là thiết yếu?
Màng chất lỏng giải thích phần lớn cách phớt cơ khí làm việc. Trong phớt tiếp xúc chạy ướt thông thường, môi chất hoặc chất lỏng hỗ trợ phù hợp đi vào khe vi mô giữa các mặt đã rà phẳng. Không có một chiều dày màng chung vì áp suất, tốc độ, độ nhớt, nhiệt độ, hình học và tình trạng bề mặt đều ảnh hưởng đến màng.
Bôi trơn giữa các mặt chà
Màng làm giảm cọ xát trực tiếp mạnh giữa các đỉnh nhám vi mô. Nhờ đó, nó giảm ma sát và kiểm soát mài mòn khi trục quay. Trong phớt chất lỏng dạng tiếp xúc vẫn có thể có tiếp xúc vi mô, nhưng điều kiện vận hành dự kiến là chế độ bôi trơn được kiểm soát chứ không phải ma sát khô liên tục.
Tản nhiệt và kiểm soát ma sát
Ma sát mặt chà sinh nhiệt, còn lực cắt chất lỏng trong màng mỏng tạo thêm nhiệt. Áp suất, tốc độ, đường kính phớt và tải mặt cũng ảnh hưởng lượng nhiệt phát sinh. Chất lỏng xung quanh cùng các đường tuần hoàn giúp mang nhiệt đi. Vì vậy, làm mát, flush hoặc tuần hoàn có thể trở nên quan trọng khi môi chất không duy trì được bề mặt làm việc ổn định. Tài liệu hướng dẫn các phương án flush phớt API 682 giải thích những bố trí hỗ trợ thường gặp.
Điều gì xảy ra khi màng chất lỏng mất ổn định?
Nếu màng quá mỏng hoặc biến mất, bôi trơn giảm và nhiệt độ có thể tăng nhanh. Mặt chà có thể biến dạng, nứt hoặc mòn nhanh; elastomer lân cận có thể hỏng do nhiệt. Tuy nhiên, hai mặt tách quá xa lại gây vấn đề ngược lại vì rò rỉ có thể tăng. Do đó, nguyên lý phớt phụ thuộc vào sự cân bằng chặt chẽ giữa kiểm soát rò rỉ, bôi trơn, tản nhiệt và tải mặt.
Chi tiết làm kín phụ chặn đường rò vòng như thế nào?
Mặt chà chính không kiểm soát được chất lỏng đi vòng quanh chúng. Vì thế, vòng O, ống xếp cao su, gioăng, vòng nêm, đệm chén hoặc chi tiết phụ khác chặn các đường vòng giữa vòng phớt, trục, ống lót, thân và nắp. Chúng cũng phải phù hợp với chuyển động mà thiết kế phớt yêu cầu.
Tuy nhiên, không phải chi tiết làm kín phụ nào cũng hoàn toàn tĩnh. Trong nhiều phớt pusher, vòng O trượt nhẹ khi mặt di động điều chỉnh dọc trục. Các vòng O và gioăng khác đứng yên. Ống xếp cao su cũng có thể biến dạng trong khi làm kín, nên cặn, trương nở, ma sát hoặc bề mặt hỏng có thể hạn chế khả năng bám theo của mặt chà.
Cụm quay được dẫn động như thế nào?
Cụm quay phải bám theo trục tin cậy. Vì vậy, phớt dùng chi tiết truyền động như vít hãm, vòng, chốt, tai, cơ cấu truyền qua lò xo hoặc ống xếp truyền mô-men bằng kết cấu của nó. Tuy nhiên, không có một phương pháp áp dụng cho mọi phớt. Cơ cấu phải truyền quay mà không cản chuyển động dọc trục giới hạn cần thiết của bộ phận làm kín đàn hồi.
Phớt bù mòn và chuyển động trục như thế nào?
Mặt phớt mòn dần khi sử dụng. Vì vậy, lò xo hoặc ống xếp cho phép cụm di động dịch dọc trục để duy trì bề mặt chính. Tính linh hoạt này cũng bù được chuyển động trục giới hạn trong phạm vi thiết kế. Tuy nhiên, nó không sửa được trục cong, ổ trục mòn, độ đảo quá mức hoặc căn chỉnh kém. Tài liệu hướng dẫn về độ đảo và sai lệch đồng trục giải thích cách chuyển động máy quá mức làm rối loạn khả năng bám theo mặt chà và độ ổn định màng chất lỏng.
Vì sao các mặt phớt cơ khí sinh nhiệt?
Ma sát mặt chà và cắt nhớt trong màng chất lỏng sinh nhiệt khi vận hành bình thường. Tốc độ quay cao hơn làm tăng vận tốc trượt, còn đường kính phớt ảnh hưởng tốc độ bề mặt. Ngoài ra, áp suất và tải mặt có thể tăng ma sát khi ép hai mặt mạnh hơn. Vì vậy, nhiệt phát sinh thay đổi theo cả hình học phớt và điều kiện vận hành.
Vật liệu phù hợp giúp quản lý điều kiện nhiệt và mài mòn nhưng không thay thế được bôi trơn. Tài liệu hướng dẫn vật liệu phớt cơ khí giải thích riêng về carbon, ceramic, silicon carbide và tungsten carbide. Trong điều kiện khó, tuần hoàn hoặc làm mát đúng cũng có thể cần thiết để duy trì vận hành ổn định.
Phớt cơ khí có cho phép rò rỉ không?
Trong thực tế, phớt kiểm soát rò môi chất, không dựa trên cam kết tuyệt đối không rò. Với phớt tiếp xúc chạy ướt, bề mặt chính chứa màng chất lỏng rất mỏng. Một ít chất lỏng có thể đi qua bề mặt này; một phần có thể bay hơi hoặc chỉ thể hiện thành độ ẩm nhẹ.
Mức chấp nhận phụ thuộc thiết kế, môi chất, rủi ro ứng dụng, yêu cầu môi trường và quy định ngành. Vì vậy, một trị số rò rỉ không thể mô tả mọi phớt hoặc điều kiện. Tài liệu so sánh phớt cơ khí đơn và kép giải thích cách các bố trí khác nhau quản lý rò môi chất.
Các thiết kế khác nhau dùng chung nguyên lý cơ bản ra sao?
Phớt rời, cartridge, đơn, kép, ống xếp cao su và kim loại có thể trông rất khác nhau. Tuy nhiên, phần lớn thiết kế bơm chạy ướt vẫn phụ thuộc vào bề mặt chà chính có kiểm soát, các điểm làm kín phụ tin cậy, tải mặt phù hợp và bôi trơn ổn định giữa hai mặt.
Ví dụ, kết cấu cartridge đóng gói các bộ phận thành cụm lắp sẵn, còn phớt rời dùng các chi tiết riêng. Phớt kép bổ sung một bề mặt làm kín, còn thiết kế ống xếp thay đổi bố trí đàn hồi. Khác biệt này ảnh hưởng lắp đặt và ứng dụng nhưng không thay thế nguyên lý cơ bản. Vì vậy, hãy dùng hướng dẫn lựa chọn phớt cơ khí cho quyết định ứng dụng thay vì biến phần giải thích nguyên lý thành quy tắc chọn phớt.
Điều gì khiến cơ chế làm việc của phớt mất ổn định?
Cơ chế làm kín mất ổn định khi mặt chà mất các điều kiện cần thiết. Ví dụ, chạy khô làm mất bôi trơn, còn tải sai có thể gây quá nhiệt hoặc tách mặt. Tạp chất có thể làm hỏng mặt hoặc cản chi tiết làm kín phụ di động. Độ đảo, sai lệch đồng trục, rung động và xâm thực cũng phá vỡ quan hệ mặt chà. Vật liệu sai có thể trương nở, ăn mòn, nứt hoặc mòn. Vì vậy, rò rỉ có thể bắt nguồn từ phớt, bơm hoặc hệ thống vận hành.
Đối với mất bôi trơn, bài viết về điều gì xảy ra khi phớt cơ khí chạy khô giải thích chi tiết diễn biến hư hỏng. Chẩn đoán rộng hơn thuộc hướng dẫn hư hỏng phớt trên website. Cách phân chia này giúp nội dung nguyên lý tập trung vào cơ chế làm kín, không biến thành sổ tay xử lý sự cố.
Câu hỏi thường gặp về nguyên lý phớt cơ khí
Phớt cơ khí là gì?
Phớt cơ khí kiểm soát rò môi chất tại nơi trục quay đi qua vỏ thiết bị đứng yên. Các mặt chính xác tạo bề mặt làm kín chính, còn chi tiết phụ ngăn chất lỏng đi vòng qua theo các đường khác. Vì vậy, phớt giữ được môi chất trong khi vẫn cho trục quay liên tục.
Bộ phận nào quay?
Một mặt chà chính quay theo trục hoặc ống lót qua cơ cấu truyền động. Tùy kết cấu, các chi tiết quay khác có thể gồm lò xo, vòng, vòng giữ, ống xếp hoặc chi tiết làm kín phụ. Tuy nhiên, cụm quay cụ thể khác nhau giữa phớt rời, cartridge, pusher và ống xếp.
Bộ phận nào đứng yên?
Mặt đối tiếp hoặc mặt tĩnh giữ cố định so với thân hoặc nắp phớt. Chi tiết làm kín phụ thường chặn đường rò quanh bộ phận tĩnh này. Vì vậy, chất lỏng chỉ nên đi qua bề mặt chính được kiểm soát thay vì thoát quanh phía ngoài mặt tĩnh.
Vì sao cần màng chất lỏng?
Màng bôi trơn các mặt chính, hỗ trợ tản nhiệt và kiểm soát ma sát, mài mòn. Nó cũng hỗ trợ chuyển động tương đối giữa hai bề mặt rất phẳng. Vì vậy, trạng thái màng ổn định là yếu tố trung tâm của nguyên lý phớt trong điều kiện chạy ướt thông thường.
Vì sao mặt phớt cần bôi trơn?
Khi bôi trơn không đủ, tiếp xúc trực tiếp giữa các mặt trở nên khắc nghiệt hơn. Kết quả là ma sát và nhiệt tăng, mặt chà có thể biến dạng hoặc mòn nhanh. Màng chất lỏng cung cấp bề mặt làm việc được kiểm soát cần cho vận hành ướt bình thường, đồng thời hỗ trợ quản lý nhiệt tại bề mặt trượt.
Phớt cơ khí có cho phép một lượng rò nào không?
Có. Phớt chạy ướt có thể có rò được kiểm soát qua bề mặt chà. Tuy nhiên, lượng rò và biểu hiện phụ thuộc thiết kế, môi chất, áp suất, nhiệt độ, ứng dụng và yêu cầu ngăn chứa. Vì vậy, không áp dụng một giá trị rò chung cho mọi phớt hoặc ứng dụng bơm.
Điều gì xảy ra khi màng chất lỏng biến mất?
Bề mặt chuyển dần sang chạy khô khi màng biến mất. Ma sát và nhiệt độ tăng, sau đó có thể xuất hiện biến dạng, nứt, mòn nhanh và hỏng elastomer. Mức độ phụ thuộc thiết kế, vật liệu, tốc độ, tải mặt và thời gian mất bôi trơn.
Lò xo có vai trò gì?
Lò xo tạo lực ép đóng ban đầu, bù mòn mặt chà và chuyển động dọc trục giới hạn. Nó cũng giúp mặt di động bám theo mặt đối tiếp trong vận hành. Tuy nhiên, không nên ép hai mặt chặt hơn yêu cầu thiết kế.
Vòng O và các chi tiết làm kín phụ làm gì?
Chúng ngăn môi chất đi vòng qua mặt chà chính quanh trục, ống lót, mặt tĩnh, nắp hoặc bộ phận khác. Một số đứng yên, số khác dịch chuyển nhẹ khi vận hành. Vì vậy, chúng phải vừa làm kín đường rò cục bộ vừa cho phép chuyển động theo yêu cầu thiết kế.
Nguyên lý phớt cơ khí là sự phối hợp có kiểm soát, không đơn thuần là kẹp chặt. Các mặt phẳng hạn chế rò rỉ, màng chất lỏng mỏng quản lý bôi trơn và nhiệt, bộ phận đàn hồi duy trì tải mặt, còn chi tiết làm kín phụ chặn đường vòng. Các chức năng này phối hợp để trục quay trong khi hệ làm kín kiểm soát môi chất.
