Thay phớt cơ khí Grundfos đáng tin cậy bắt đầu từ thông tin nhận dạng bơm đầy đủ, không chỉ tên dòng. “Grundfos CR”, “Grundfos CM” hay thậm chí “bơm Grundfos” không xác định một loại phớt trục dùng chung. Kích cỡ, phiên bản sản xuất, kích thước trục, vật liệu và điều kiện vận hành khác nhau có thể làm thay đổi yêu cầu phớt. Vì vậy, hãy thu thập thông tin nhãn bơm trước khi so sánh phụ tùng thay thế.
Quy trình nhận dạng kết hợp model bơm, mã số sản phẩm, thông tin sản xuất, mã phớt trục, mã tham chiếu bộ phụ tùng bảo dưỡng, phớt cũ, kích thước quan trọng và điều kiện làm việc. Bài viết tập trung vào quy trình riêng cho Grundfos, không lặp lại hướng dẫn chung về nhận dạng, đo, vật liệu hay lắp phớt.
Bắt đầu từ mã số sản phẩm Grundfos
Khi thay phớt cơ khí Grundfos, mã số sản phẩm thường là điểm khởi đầu chính xác hơn tên dòng bơm chung. Dòng như CR hoặc NB mô tả một nhóm sản phẩm rộng. Trong khi đó, mã số sản phẩm đầy đủ có thể liên kết bơm với cấu hình cụ thể hơn trong Grundfos Product Center và thông tin dịch vụ liên quan.
Chụp toàn bộ nhãn máy trước khi tháo phớt. Ghi đầy đủ tên định danh bơm, mã số sản phẩm và mã hoặc ngày sản xuất nếu có. Không chỉ sao chép dòng model có chữ lớn nhất. Giữ mọi dòng trên nhãn rõ ràng vì thay đổi phiên bản sản xuất có thể ảnh hưởng nhận dạng phụ tùng.
Sử dụng Grundfos Product Center để kiểm tra chéo mã số sản phẩm với thông tin chính thức. Đối chiếu thông tin phớt trục và phụ tùng được liệt kê với máy thực tế. Như vậy, mã số sản phẩm là điểm tham chiếu đầu tiên, còn bộ phớt thực tế vẫn là bước kiểm tra thứ hai quan trọng.
Vì sao chỉ tên dòng bơm chưa đủ?
Dòng bơm giúp thu hẹp phạm vi nhưng chưa hoàn tất nhận dạng. Hai bơm cùng tên dòng chung có thể khác kích cỡ thủy lực, phiên bản áp suất, cấu hình vật liệu, kích thước trục, cấu hình động cơ hoặc lần sửa đổi sản xuất. Vì thế, phớt chỉ được ghi “dùng cho Grundfos CR” vẫn có thể cần xác nhận tương thích thêm.
Chỉ đường kính trục cũng chưa đủ. Hai phớt có thể cùng đường kính lỗ danh nghĩa nhưng khác cụm quay, mặt tĩnh, chiều dài làm việc hoặc bố trí truyền động. Tương tự, phớt trông giống trong ảnh có thể thuộc phiên bản sản xuất khác. Luôn kiểm tra chéo dữ liệu nhận dạng trước khi coi hai chi tiết có thể thay thế cho nhau.
Xác định dòng bơm Grundfos
Dòng bơm cung cấp bối cảnh về kết cấu phớt có thể sử dụng. Tuy nhiên, chỉ dùng thông tin này sau khi ghi đầy đủ nhận dạng sản phẩm. Tên dòng cho biết nơi cần tìm, còn mã số sản phẩm và cấu hình hiện hữu giúp xác định loại thực tế được lắp.
CR và CRN
CR và CRN là các dòng bơm đa tầng cánh đứng, nhưng kích cỡ và phiên bản khác nhau có thể dùng phớt trục khác nhau. Kích cỡ bơm, cấu hình áp suất, vật liệu tiếp xúc môi chất, lần sửa đổi sản xuất và kích thước trục đều có thể quan trọng. Vì vậy, đừng mặc định mọi bơm CR dùng chung một phớt. Hãy đối chiếu hồ sơ sản phẩm liên quan, phớt cũ và bản vẽ phớt thay thế.
CM, CH và CHI
Các dòng nhỏ gọn và đa tầng cánh ngang có thể dùng kết cấu phớt khác dòng CR. Ngoài ra, phiên bản cũ và mới có thể không cùng hình học. Ghi đầy đủ model CM, CH hoặc CHI cùng mã số sản phẩm, rồi kiểm tra phần quay và mặt tĩnh trước khi đặt hàng.
TP, TPE, NB và NBE
Các dòng in-line và hút đầu trục cũng cần nhận dạng chính xác. Tên dòng TP hoặc NB không chứng minh mọi kích cỡ và phiên bản sản xuất đều dùng một thiết kế phớt trục. Vì vậy, dùng hồ sơ sản phẩm chính thức, mã phớt trục nếu có và bộ phớt đang lắp để xác nhận cấu hình thay thế.
Bơm nước thải và bơm chìm
Bơm nước thải và bơm chìm có thể dùng bố trí khác bơm ly tâm lắp khô. Một số thiết kế có phớt trên, phớt dưới hoặc khoang dầu giữa các vị trí làm kín. Nếu có hai vị trí, hãy nhận dạng riêng từng vị trí. Không mặc định phớt trên giống phớt dưới chỉ vì cùng tháo từ một bơm.
Tìm mã phớt trục hiện hữu
Mã phớt trục Grundfos có thể cung cấp thông tin nhận dạng có giá trị cho dòng bơm liên quan. Tùy tài liệu sản phẩm, mã có thể mô tả thiết kế phớt, vật liệu mặt chà, vật liệu làm kín phụ hoặc kiểu bố trí. Tuy nhiên, không tự tạo một bảng ký tự dùng chung rồi áp dụng cho mọi dòng sản phẩm Grundfos.
Ghi nguyên mã đầy đủ đúng như trong tài liệu chính thức hoặc hồ sơ dịch vụ đáng tin cậy. Khác một chữ cái cũng có thể quan trọng. Đồng thời xác nhận mã thuộc đúng phiên bản bơm đang sửa, không phải biến thể thị trường khác, báo giá trước đó hoặc cấu hình bảo dưỡng thay thế.
Nếu mã và phớt cũ phù hợp nhau, cơ sở nhận dạng vững hơn. Nếu mâu thuẫn, đừng tự động chọn một nguồn. Hãy tiếp tục kiểm tra mã số sản phẩm, thông tin sản xuất, kích thước phớt cũ và cấu hình bơm hiện tại trước khi duyệt phớt cơ khí thay thế Grundfos.
Kiểm tra mã tham chiếu phụ tùng hoặc bộ bảo dưỡng

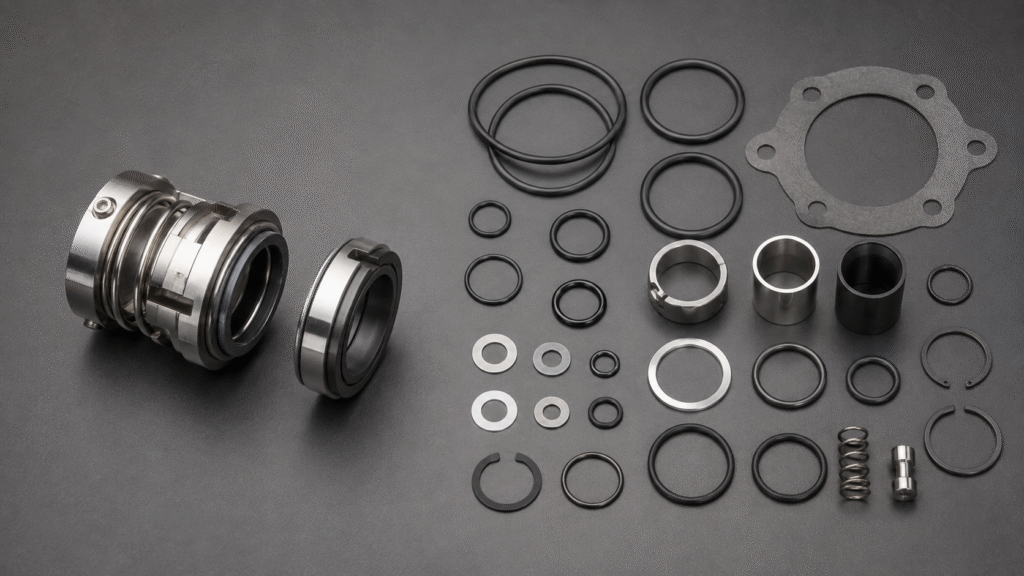

Mã bộ bảo dưỡng hữu ích, nhưng một bộ không phải lúc nào cũng đồng nghĩa với một phớt cơ khí. Nó có thể gồm phớt trục cùng vòng O, gioăng, vòng đệm, ống lót hoặc phụ tùng khác. Vì vậy, hãy nêu rõ cần riêng phớt thay thế hay toàn bộ bộ phụ tùng bảo dưỡng.
Các trang bộ phớt trục chính thức của Grundfos cung cấp thêm nguồn đối chiếu sau khi nhận dạng đúng sản phẩm bơm. So sánh mã bộ với mã số sản phẩm và thông tin phụ tùng. Tuy nhiên, không suy ra mã bộ từ một bơm tương tự. Phân biệt này giúp tránh nhầm lẫn khi mua phớt thay thế Grundfos: một lần sửa chỉ cần phần quay và phần tĩnh, lần khác cần cả bộ. Làm rõ phạm vi trước khi báo giá.
Kiểm tra phớt cơ khí đang được lắp
Giữ lại phớt cũ cho đến khi xác nhận loại thay thế. Chụp toàn bộ cụm trước khi tách chi tiết. Sau đó chụp phần quay, mặt tĩnh, lò xo hoặc chi tiết truyền động, vòng O, ống lót và mọi bộ phận nắp phớt hoặc cartridge thuộc bố trí làm kín.
Tìm khác biệt kết cấu thay vì chỉ nhìn ngoại hình. Xác nhận phớt dạng rời hay cartridge, đồng thời ghi nhận hình học đặc biệt của truyền động, ống lót hoặc mặt tĩnh. Kết cấu phớt phải phù hợp cấu hình bơm. Có thể dùng các hướng dẫn riêng về loại phớt để tìm hiểu chi tiết nguyên lý kết cấu.
Cũng ghi dấu hiệu cho thấy bơm có thể đã bị thay đổi trong các lần sửa trước. Ống lót không tiêu chuẩn, nắp phớt cải biến, chi tiết lắp lẫn hoặc buồng phớt có dấu chỉnh sửa rõ có thể giải thích vì sao phớt đang lắp không khớp tài liệu hiện hành. Những dấu hiệu này rất quan trọng khi kiểm tra tương thích.
Cần xác nhận những kích thước nào?
Đo là bước xác minh, không phải phương pháp nhận dạng đầu tiên. Sau khi nhận dạng mã số sản phẩm và phớt cũ, xác nhận đường kính trục hoặc ống lót, kích thước phần quay, mặt tĩnh và chiều dài làm việc khi lắp. Khi liên quan, ghi cả kích thước nắp phớt hoặc cartridge.
Không chọn phớt thay thế Grundfos chỉ từ đường kính trục. Chiều dài làm việc có thể ảnh hưởng tải mặt chà, còn hình học mặt tĩnh có thể khiến một phớt trông tương tự không lắp đúng. Dùng hướng dẫn cách đo phớt cơ khí khi cần quy trình đo đầy đủ và bảng ghi số đo. Với chi tiết đã mòn, ghi cả giá trị đo được và kích thước danh nghĩa có khả năng phù hợp. Mài mòn, ăn mòn hoặc elastomer biến dạng có thể làm sai số đọc. Vì vậy, kích thước nên hỗ trợ dữ liệu nhận dạng, không thay thế dữ liệu đó khi chưa điều tra.
Nếu phớt cũ không khớp tài liệu Grundfos thì sao?

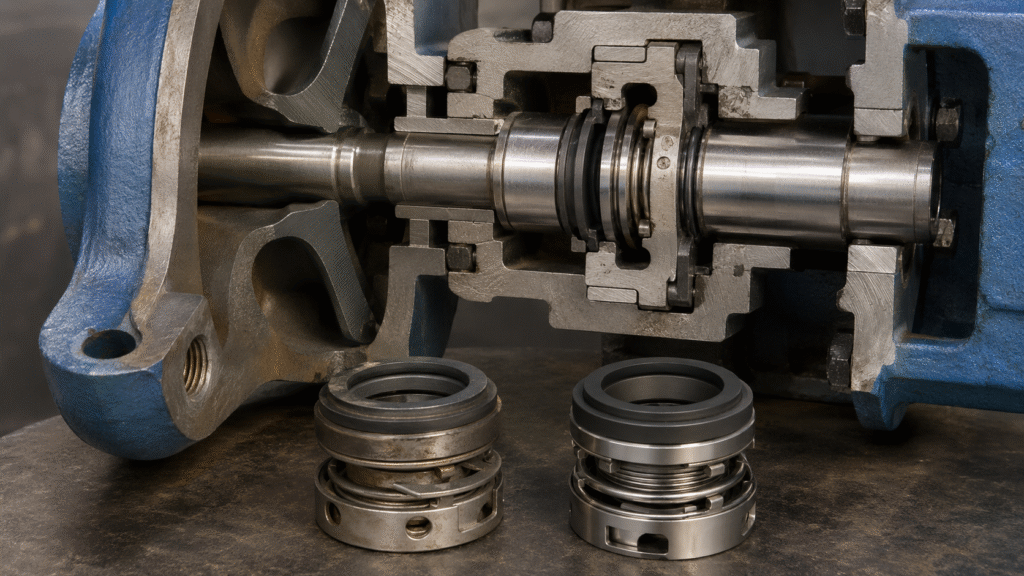

Không khớp không tự động có nghĩa tài liệu sai hoặc phớt cũ đúng. Bơm có thể từng được lắp phụ tùng thay thế ngoài hãng, thay đổi ống lót, cải biến nắp phớt, lắp lẫn chi tiết hoặc sửa sai. Ngoài ra, lần sửa đổi sản xuất có thể đã thay đổi cấu hình ban đầu.
Khi có mâu thuẫn, kiểm tra chéo mã số sản phẩm, kết cấu phớt cũ, kích thước đo được và cụm bơm hiện tại. Đồng thời xem thông tin sản xuất và lịch sử bảo dưỡng đáng tin cậy để phân biệt cải biến có chủ ý với lần sửa sai. Đừng chỉ đặt theo phớt cũ vì nó có thể vốn đã sai. Cũng đừng chỉ dựa vào danh mục khi công việc trước đó rõ ràng đã thay đổi bơm. Quyết định tương thích cuối cùng cần giải thích được vì sao cấu hình chọn phù hợp thiết bị thực tế.
Xác nhận vật liệu mặt chà và elastomer
Sau khi xác nhận hình học, xem kỹ toàn bộ điều kiện làm việc. Môi chất, nhiệt độ, áp suất, hạt rắn và tương thích hóa học có thể thay đổi yêu cầu mặt chà và làm kín phụ. Vì vậy, quy trình thay phớt Grundfos cần tách xác nhận hình học khỏi lựa chọn vật liệu trước khi duyệt cuối.
Tránh công thức áp dụng chung như nước sạch là carbon/ceramic, nước thải là SiC/SiC, nước nóng là EPDM hoặc dầu là FKM. Các vật liệu này có thể là ứng viên trong một số ứng dụng, nhưng điều kiện thực tế vẫn cần xác minh. Dùng hướng dẫn chọn vật liệu phớt cơ khí cho quy trình chi tiết. Nếu mã phớt trục chính thức xác định tổ hợp vật liệu, hãy đối chiếu với điều kiện hiện tại trước khi thay đổi. Mọi thay đổi đề xuất cần có lý do kỹ thuật, nhất là khi bơm đã vận hành tốt với cấu hình được ghi nhận.
Các lỗi thường gặp khi chọn phớt thay thế Grundfos
Lỗi đầu tiên là đặt hàng chỉ theo “CR”, “CM” hoặc tên dòng khác. Lỗi thứ hai là cho rằng cùng đường kính trục chứng minh tương thích. Một lỗi phổ biến khác là sao chép mã phớt trục không đầy đủ, vì thay một chữ cái có thể dẫn đến cấu hình khác.
Người mua cũng hay nhầm bộ bảo dưỡng với phớt cơ khí riêng lẻ. Ngoài ra, họ có thể coi phớt cũ là bằng chứng cấu hình xuất xưởng dù bơm đã qua nhiều năm sửa chữa. Cuối cùng, có lựa chọn tập trung vào mặt chà cứng hơn thay vì xác nhận trước phiên bản bơm, hình học và điều kiện môi chất thực tế.
Danh mục của Hong Teng về phớt cơ khí thay thế Grundfos có thể giúp thu hẹp lựa chọn sau khi nhận dạng bơm. Các mẫu phớt cơ khí thay thế GLF-CR và phớt thay thế GLF-G04 16 mm là ví dụ tiêu biểu, nhưng từng mẫu vẫn cần xác nhận tương thích cuối cùng.
Thông tin cần gửi trước khi đặt phớt thay thế Grundfos
Hãy gửi model bơm đầy đủ, mã số sản phẩm, mã hoặc ngày sản xuất và ảnh toàn bộ nhãn máy. Bổ sung mã phớt trục cùng mã bộ bảo dưỡng hoặc phụ tùng nếu có. Những dữ liệu này vững chắc hơn yêu cầu chung “một phớt bơm Grundfos CR”.
Cũng gửi ảnh phớt cũ, phần quay, mặt tĩnh và các bộ phận nắp phớt hoặc cartridge liên quan. Bổ sung đường kính trục hoặc ống lót, kích thước phớt chính, chiều dài làm việc, số lượng, môi chất, nhiệt độ, áp suất, hạt rắn và điều kiện vận hành bất thường.
Lưu ý về tương thích: Tên Grundfos và tham chiếu model bơm chỉ được dùng để nhận dạng ứng dụng tương thích. Phớt cơ khí thay thế Hong Teng là phụ tùng thay thế được sản xuất độc lập. Không mô tả chúng là phụ tùng Grundfos chính hãng nếu không có bằng chứng tài liệu cụ thể chứng minh điều đó.
Câu hỏi thường gặp về thay phớt cơ khí Grundfos
Có thể nhận dạng phớt chỉ từ tên “Grundfos CR” không?
Không. CR xác định một dòng bơm, không phải một phớt cơ khí dùng chung. Ghi đầy đủ model, mã số sản phẩm, thông tin sản xuất, mã phớt trục và phớt cũ. Sau đó xác nhận kích thước quan trọng cùng cấu hình bơm hiện tại trước khi chọn phụ tùng thay thế tương thích để sử dụng.
Mã số sản phẩm Grundfos có hữu ích hơn tên dòng không?
Thông thường là có. Mã số sản phẩm cung cấp điểm khởi đầu chính xác hơn để tìm hồ sơ sản phẩm cụ thể và thông tin dịch vụ liên quan. Tuy nhiên, vẫn phải đối chiếu với phớt đang lắp, chi tiết sản xuất và cấu hình bơm hiện tại trước khi duyệt cuối.
Bộ bảo dưỡng Grundfos có giống một phớt cơ khí không?
Không nhất thiết. Bộ bảo dưỡng có thể gồm phớt trục cùng vòng O, gioăng, ống lót, vòng đệm hoặc phụ tùng khác. Vì vậy, cần nêu rõ báo giá chỉ gồm phớt cơ khí, một số phụ tùng đã chọn hay toàn bộ bộ bảo dưỡng cần thiết.
Cần làm gì nếu phớt cũ không khớp tài liệu?
Không chọn mù quáng một trong hai nguồn. Kiểm tra mã số sản phẩm, phiên bản sản xuất, kết cấu phớt cũ, kích thước, ống lót trục, nắp phớt và lịch sử sửa chữa. Phụ tùng ngoài hãng, chi tiết sửa chữa lắp lẫn hoặc cải biến bơm trước đó có thể giải thích khác biệt và đòi hỏi kiểm tra tương thích thêm.
Kết luận
Thay phớt cơ khí Grundfos đáng tin cậy cần nhiều hơn việc nhận ra dòng bơm. Bắt đầu từ model đầy đủ và mã số sản phẩm, rồi xác minh thông tin sản xuất, mã phớt trục, mã bộ bảo dưỡng, kết cấu phớt cũ, kích thước và điều kiện hiện tại. Cơ sở nhận dạng vững nhất đến từ sự thống nhất giữa thông tin bơm chính thức và thiết bị thực tế. Khi hai nguồn mâu thuẫn, điều tra nguyên nhân trước khi đặt hàng. Cuối cùng xác nhận vật liệu và hình học thay thế, rồi lưu lại lựa chọn tương thích cho chu kỳ bảo trì sau.
