Chọn phớt cơ khí cho nước nóng phải dựa trên điều kiện thực tế trong buồng phớt, không chỉ nhiệt độ nước. Áp suất, nhiệt độ cục bộ mặt chà, áp suất hơi, tốc độ, tải mặt, tuần hoàn và làm mát đều quyết định màng chất lỏng có ổn định hay không. Vì vậy, phớt làm việc tin cậy trong một bơm nước nóng có thể không phù hợp bơm khác dù nhiệt độ khối chất lỏng tương tự.
Ứng dụng cấp nước lò hơi còn phức tạp hơn. Nước xử lý hoặc khử khoáng, áp suất cao hơn, tốc độ trục cao, chu kỳ nhiệt, tính bôi trơn thấp và yêu cầu độ tin cậy quan trọng có thể thay đổi chiến lược làm kín. Hướng dẫn này tập trung chọn phớt nước nóng, không biến quyết định thành bài học toàn diện về vật liệu, tỷ số cân bằng, cartridge hay phương án đường ống API.
Vì sao nước nóng gây khó khăn cho phớt cơ khí?
Phớt nước nóng cần màng chất lỏng được kiểm soát giữa các mặt. Trong ứng dụng nóng, nhiệt ma sát cộng thêm vào nhiệt sẵn có của nước công nghệ. Đồng thời, áp suất cục bộ tại bề mặt làm kín có thể khác áp suất đầu đẩy bơm. Vì vậy, nước còn ở pha lỏng nơi khác trong bơm có thể kém ổn định tại mặt chà.
Nhiệt còn ảnh hưởng elastomer, cấp carbon, khe hở và giãn nở chi tiết. Việc khởi động, dừng hoặc vệ sinh lặp lại cũng có thể khiến phớt chịu nhiệt độ thay đổi thay vì một trạng thái ổn định. Do đó, lựa chọn tin cậy cần xem toàn bộ chu kỳ vận hành, không chỉ một trị số nhiệt độ tối đa.

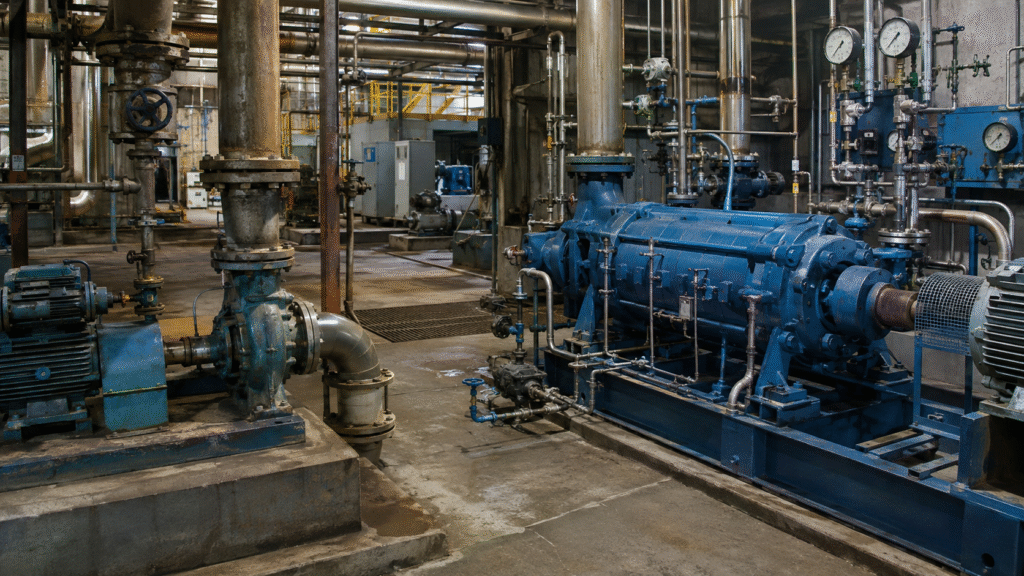

Bơm nước nóng và bơm cấp nước lò hơi
Không coi bơm tuần hoàn nước nóng và bơm cấp nước lò hơi là cùng ứng dụng. Bơm sưởi hoặc nước công nghệ có thể làm việc ở áp suất vừa, thành phần nước thông thường và hệ hỗ trợ tương đối đơn giản. Bơm cấp lò hơi có thể kết hợp áp cao, nước xử lý hoặc khử khoáng, tốc độ cao hơn, bôi trơn kém và yêu cầu tin cậy cao hơn.
Nước cấp có độ dẫn điện thấp hoặc được xử lý sâu cũng có thể thay đổi đặc tính ma sát và bôi trơn tại mặt chà. Vì vậy, “phớt nước nóng” là mô tả quá rộng cho thông số cuối. Ứng dụng cấp lò hơi có thể cần phớt được thiết kế chuyên biệt hơn, nhưng không mặc nhiên cần cartridge, thiết kế tĩnh hoặc một phương án làm mát nhất định.
Hóa hơi và độ ổn định của màng bôi trơn
Dự trữ chống hóa hơi là một yếu tố quan trọng hàng đầu với phớt nước nóng. Cần xác định môi chất có đủ ổn định tại mặt chà dưới áp suất và nhiệt độ cục bộ thực tế không. Nhiệt ma sát có thể tăng nhiệt bề mặt trong khi thay đổi áp suất qua các mặt ảnh hưởng xu hướng hóa hơi.
Nếu một phần màng mất ổn định hoặc hóa hơi, bôi trơn và tản nhiệt có thể suy giảm. Ma sát có thể tăng, tạo thêm nhiệt và tiếp tục làm màng bất ổn. Vì vậy, đánh giá đồng thời áp suất buồng, nhiệt độ nước, tải mặt, tốc độ và tuần hoàn. Không dựa vào một ngưỡng nhiệt độ chung cho mọi bơm nước nóng.
Cần thu thập dữ liệu vận hành nào?
Trước khi chọn phớt nước nóng, thu thập điều kiện xác định môi trường buồng thực tế. Giá trị phải lấy từ bơm, quá trình, bố trí phớt hoặc dữ liệu vận hành được duyệt, không suy đoán từ cỡ động cơ hay nhiệt độ đầu đẩy. Dữ liệu ứng dụng tin cậy hữu ích hơn nhãn chung “bơm nước nóng”.
| Dữ liệu vận hành | Tầm quan trọng |
|---|---|
| Áp suất buồng phớt | Ảnh hưởng tải mặt và dự trữ chống hóa hơi |
| Nhiệt độ nước | Xác định điều kiện nhiệt ban đầu |
| Nhiệt độ khởi động và dừng | Cho thấy chu kỳ nhiệt |
| Tốc độ trục | Thay đổi vận tốc trượt và nhiệt phát sinh |
| Chế độ và điểm vận hành bơm | Có thể ảnh hưởng độ ổn định buồng phớt |
| Thành phần hóa học của nước | Ảnh hưởng mặt chà, elastomer và kim loại |
| Độ dẫn điện và hóa chất xử lý | Có thể quan trọng với cấp nước lò hơi |
| Hạt rắn hoặc cặn | Có thể ảnh hưởng mài mòn và tuần hoàn |
| Flush hoặc làm mát hiện có | Kiểm soát tản nhiệt và điều kiện buồng |
| Bằng chứng hư hỏng trước đây | Giúp xác định rủi ro lựa chọn thực tế |
Cũng xác nhận model bơm, kích thước phớt, bố trí hiện có và lịch sử bảo trì. Tuy nhiên, dùng thông tin để xác định ứng dụng, không tự động lặp lại thông số phớt ban đầu. Sửa chữa hoặc thay đổi quá trình trước đó có thể đã làm khác yêu cầu hiện tại.
Chọn mặt chà cho nước nóng
Chọn mặt chà cần tập trung vào ma sát, truyền nhiệt, tương thích hóa học, mài mòn và bôi trơn. Carbon kết hợp silicon carbide có thể là điểm khởi đầu thực tế cho nhiều ứng dụng nước nóng sạch. Carbon tạo mặt trượt mềm hơn, SiC tạo mặt đối tiếp cứng với đặc tính nhiệt hữu ích. Tuy nhiên, cấp carbon và cấp SiC cụ thể vẫn quan trọng.
Cân nhắc SiC/SiC hoặc tổ hợp có TC khi mài mòn, tải cơ khắc nghiệt hoặc yêu cầu đã xác minh khác có cơ sở. Tuy vậy, cặp cứng/cứng không tự động tốt hơn trong nước bôi trơn kém. Tài liệu hướng dẫn vật liệu phớt cơ khí so sánh chi tiết carbon, ceramic, SiC và TC. Lựa chọn cuối phải xác minh hóa học nước, áp suất, nhiệt độ, bôi trơn và cặp mặt chà.
Chọn elastomer cho nước nóng
EPDM có thể là ứng viên ban đầu phù hợp cho nhiều ứng dụng gốc nước và nước nóng. Tuy nhiên, hợp chất chính xác phải phù hợp chu kỳ nhiệt, hóa chất xử lý nước, hóa chất vệ sinh và mọi dầu hoặc tạp chất có thể tiếp xúc phớt. FKM không mặc nhiên tốt hơn chỉ vì thường được gắn với ứng dụng nhiệt độ cao.
Tương tự, cân nhắc FFKM khi mức độ hóa chất hoặc tiếp xúc nhiệt đòi hỏi hợp chất chuyên dụng, nhưng không coi nó là lựa chọn “tốt nhất” cho mọi trường hợp. Công thức hợp chất có ý nghĩa trong từng nhóm elastomer. Vì vậy, dùng hướng dẫn elastomer cho phớt cơ khí để so sánh chi tiết NBR, EPDM, FKM và FFKM sau khi biết môi chất cùng chu kỳ nhiệt thực tế.
Cân nhắc phớt cân bằng, thiết kế tĩnh và cartridge
Tải thủy lực mặt chà cao hơn có thể tăng ma sát và nhiệt, nên thiết kế cân bằng có thể có lợi ở một số ứng dụng áp cao, nóng hoặc bôi trơn hạn chế. Tuy nhiên, cân bằng không tự giải quyết quá nhiệt. Hình học và dải vận hành phớt vẫn phải phù hợp bơm. Chi tiết tải thủy lực thuộc hướng dẫn so sánh phớt cân bằng và không cân bằng.
Tốc độ cao, đường kính phớt lớn, độ võng trục và khối lượng quay cũng có thể khiến thiết kế tĩnh hấp dẫn trong một số ứng dụng cấp lò hơi quan trọng. Tuy nhiên, bơm cấp lò hơi không mặc nhiên cần phớt tĩnh. Tương tự, bơm nước nóng tiêu chuẩn có thể dùng phớt rời, trong khi ứng dụng quan trọng có thể cần cartridge chuyên biệt. Yêu cầu bảo trì, hình học bơm, độ tin cậy và tích hợp hệ hỗ trợ phải định hướng quyết định.
Vì sao làm mát và tuần hoàn quan trọng?
Làm mát và tuần hoàn giúp tạo môi trường ổn định hơn quanh mặt phớt nước nóng. Mục đích có thể gồm lấy nhiệt, tăng dự trữ chống hóa hơi, duy trì màng lỏng, xả khí bị giữ và giảm lượng môi chất nóng hơn đi vào buồng. Vì vậy, cách phù hợp phụ thuộc nguồn nhiệt và điều kiện buồng.
Tuần hoàn môi chất có thể dùng trực tiếp chất lỏng bơm. Tuần hoàn có làm mát bổ sung khả năng lấy nhiệt, còn tuần hoàn buồng phớt có thể làm mát một thể tích cục bộ nhỏ hơn nếu thiết kế cho phép. Tài liệu hướng dẫn các phương án flush phớt API 682 giải thích chi tiết Plan 11, Plan 21 và Plan 23. Bài viết này không chỉ định phương án chỉ từ nhiệt độ.
Khởi động, dừng và chu kỳ nhiệt
Vấn đề khởi động có thể làm hỏng phớt nước nóng trước khi vận hành ổn định. Khí bị giữ, buồng rỗng, mất tuần hoàn hoặc mồi kém có thể khiến mặt chạy ướt thiếu màng chất lỏng. Chạy khô là một điều kiện sinh nhiệt nghiêm trọng; xem điều gì xảy ra khi phớt cơ khí chạy khô. Vì vậy, quy trình khởi động phải thiết lập chất lỏng và các điều kiện hỗ trợ cần thiết trước khi chạy.
Gia nhiệt hoặc làm nguội nhanh cũng có thể tạo ứng suất nhiệt trong mặt chà và chi tiết làm kín phụ. Vì vậy, chu kỳ khởi động, dừng, chờ và vệ sinh phải theo quy trình bơm, phớt và cơ sở. Tài liệu hướng dẫn hư hỏng nhiệt của phớt cơ khí giải thích chi tiết sốc nhiệt, biến dạng, elastomer hỏng do nhiệt và trạng thái màng chất lỏng bất ổn.
Dấu hiệu hư hỏng thường gặp của phớt nước nóng
Triệu chứng liên quan nhiệt có thể định hướng điều tra, nhưng không coi chúng là mã lỗi tương ứng duy nhất. Hư hỏng tương tự có thể do lắp đặt, hóa học, độ đảo, tạp chất hoặc vận hành bơm kém. Vì vậy, đối chiếu quan sát với lịch sử khởi động, diễn biến nhiệt độ, hiệu quả làm mát và tình trạng chi tiết tháo ra.
| Tình trạng quan sát | Hướng điều tra có thể phù hợp |
|---|---|
| Carbon phồng rộp hoặc bóng bất thường | Bôi trơn, nhiệt, cấp carbon, tải mặt, nhiễm bẩn |
| Vết nứt nhỏ hoặc hướng kính trên mặt | Chu kỳ nhiệt, chạy khô, ứng suất nhiệt, va đập |
| Elastomer hóa cứng | Tiếp xúc nhiệt, hóa học, lão hóa, sai hợp chất |
| Rò gián đoạn khi nóng | Hóa hơi, biến dạng mặt, màng lỏng bất ổn, thay đổi áp suất |
| Vệt chạy không đều | Biến dạng nhiệt, độ đảo, căn chỉnh, tình trạng nắp hoặc mặt tĩnh |
| Cặn quanh phớt | Hóa học nước, làm mát, tuần hoàn, hóa chất xử lý |
Những dấu hiệu này là gợi ý chẩn đoán, không phải bằng chứng kết luận. Vì vậy, giữ phớt đã tháo và đối chiếu bằng chứng vật lý với lịch sử vận hành trước khi đổi vật liệu hoặc thiết kế. Nếu các dấu hiệu chỉ theo hướng khác nhau, hãy điều tra bơm và điều kiện vận hành trước khi quy về một nguyên nhân nhiệt duy nhất.
Các bước chọn phớt cơ khí cho nước nóng
Đầu tiên nhận dạng chính xác bơm và cấu hình phớt hiện có. Tiếp theo ghi áp suất buồng, nhiệt độ thường và quá độ, tốc độ, hóa học nước, hóa chất xử lý, hạt rắn và tuần hoàn hoặc làm mát hiện tại. Sau đó đánh giá nguy cơ hóa hơi cục bộ hoặc bôi trơn hạn chế đối với mặt chà.
Chọn cặp mặt đáp ứng yêu cầu bôi trơn, hóa học, mài mòn và truyền nhiệt. Xác nhận hợp chất elastomer cho toàn bộ chu kỳ nhiệt và hóa chất. Sau đó xác định điều kiện thực tế có cần cân bằng thủy lực, kết cấu tĩnh, cartridge hay phương án hỗ trợ khác không.
Cuối cùng kiểm tra yêu cầu khởi động, dừng và đối chiếu phớt đề xuất với bằng chứng hỏng trước đây. Duyệt phớt nước nóng như một giải pháp ứng dụng hoàn chỉnh, không dựa vào một vật liệu, nhiệt độ hoặc đặc điểm danh mục. Thông số cuối phải nhất quán với yêu cầu nhà sản xuất bơm và phớt.
Câu hỏi thường gặp về phớt nước nóng và cấp lò hơi
Bơm nước nóng luôn cần phớt cân bằng không?
Không. Thiết kế cân bằng có thể giảm tải thủy lực mặt chà trong ứng dụng mà áp suất, sinh nhiệt hoặc bôi trơn hạn chế khiến điều đó hữu ích. Tuy nhiên, thiết kế cần thiết phụ thuộc hình học phớt, áp suất buồng, tốc độ, điều kiện môi chất và dải vận hành của nhà sản xuất. Một số ứng dụng nước nóng tải thấp hơn vẫn vận hành tốt với thiết kế khác đã được phê duyệt.
Carbon/SiC có phải cặp mặt tốt nhất cho nước nóng không?
Không có cặp tốt nhất cho mọi trường hợp. Carbon/SiC là điểm khởi đầu phổ biến cho nhiều ứng dụng nước nóng sạch, nhưng phải xác minh cấp carbon, cấp SiC, hóa học nước, áp suất, nhiệt độ, tốc độ và bôi trơn. Cặp khác có thể phù hợp hơn khi mài mòn hoặc mức độ cơ học thay đổi.
EPDM có tốt hơn FKM cho nước nóng không?
EPDM có thể phù hợp nhiều ứng dụng nước nóng, còn FKM có thể tốt hơn trong môi trường hóa học khác. Không nhóm nào tự động vượt trội. Hợp chất thực tế, chu kỳ nhiệt, hóa chất xử lý, môi chất vệ sinh, áp suất và các chất lỏng khác tiếp xúc phớt quyết định tương thích.
Bơm cấp lò hơi luôn cần phớt cartridge không?
Không. Bơm cấp lò hơi quan trọng có thể hưởng lợi từ cartridge chuyên biệt vì nó giúp lắp nhất quán hơn và tích hợp làm mát hoặc tuần hoàn. Tuy nhiên, thiết kế bơm, buồng phớt, chiến lược bảo trì, điều kiện vận hành và yêu cầu tin cậy quyết định cartridge có phù hợp không.
Nước nóng luôn cần hệ API Plan 23 không?
Không. Chọn làm mát và tuần hoàn theo dự trữ chống hóa hơi thực tế, nhiệt phớt, điều kiện buồng, thiết kế bơm và yêu cầu vận hành. Một số ứng dụng có thể dùng tuần hoàn môi chất đơn giản hơn, phương án làm mát khác được duyệt hoặc phớt thiết kế cho điều kiện nhiệt khác. Không chỉ định một phương án đường ống chung chỉ từ nhiệt độ.
Chọn phớt nước nóng đòi hỏi nhiều hơn kiểm tra mức nhiệt cho phép. Xác định áp suất buồng, nhiệt độ nước, nguy cơ hóa hơi, tốc độ, bôi trơn, hóa học, làm mát và chu kỳ vận hành. Sau đó chọn mặt chà, elastomer, hình học phớt và điều kiện hỗ trợ phối hợp được cho bơm nước nóng hoặc cấp lò hơi thực tế.
