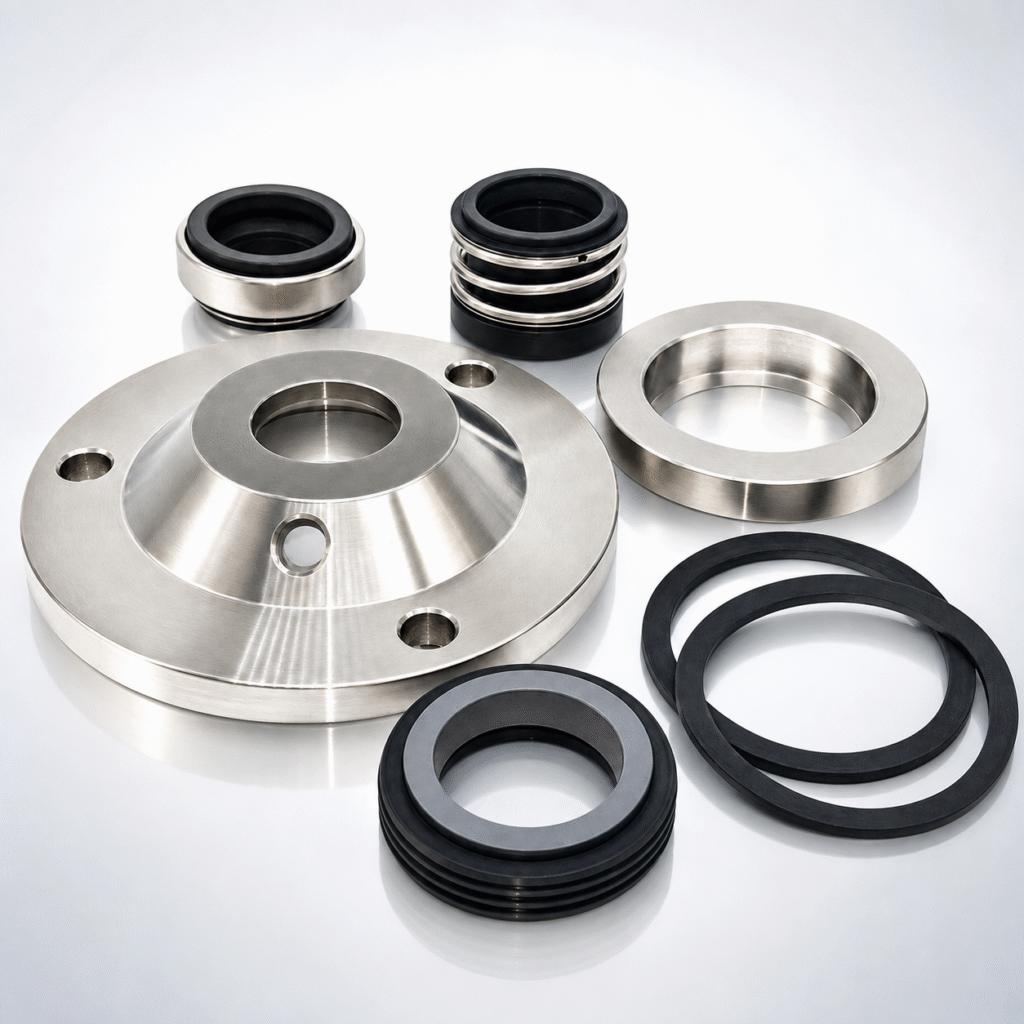

Phớt cơ khí thay thế cho bơm APV
Hong Teng cung cấp phớt cơ khí thay thế cho một số ứng dụng bơm vệ sinh và bơm công nghệ APV, bao gồm thiết bị xử lý thực phẩm, sữa, đồ uống và chất lỏng công nghiệp.
Danh mục hiện có và có thể cung cấp của chúng tôi gồm phớt cơ khí đơn, phớt cơ khí kép và các bộ phận phớt thay thế cho một số dòng bơm APV, với nhiều kích thước trục và cấu hình vật liệu tùy theo model bơm và điều kiện vận hành.
Sử dụng thông tin dòng bơm hoặc model APV bên dưới để kiểm tra các phương án thay thế hiện có, hoặc gửi model bơm đầy đủ, ảnh nhãn máy, ảnh phớt cũ và kích thước để nhận dạng.
Tìm phớt cơ khí APV theo dòng bơm
Dùng bảng dưới đây để xác định các phớt cơ khí thay thế hiện có cho một số dòng bơm APV. Bơm APV có thể sử dụng kích thước trục hoặc bố trí phớt khác nhau tùy phiên bản bơm, cấu hình động cơ và điều kiện làm việc. Luôn xác nhận model bơm đầy đủ và phớt cơ khí hiện có trước khi đặt hàng.
| Dòng bơm | Model bơm tương thích | Mã phớt tham chiếu | Kích thước / Bố trí | Thao tác |
|---|---|---|---|---|
| Puma |
1½/2/7 2/2/9 2/2½/9 2/3/9 2/3/11 3/4/11 |
P06 / APV-01A | 1" / 1.5" · Phớt đơn | Xem phớt |
| W / World |
W20/20, W25/75, W30/25, W30/50, W40/20, W50/25 W30/100, W50/50, W50/100, W60/300, W70/30, W80/50, W100/130 |
APV-06 / T0W / Type 16 | 25 / 35 mm · Phớt đơn | Xem phớt đơn |
| W / World | Một số cấu hình bơm W / World có buồng phớt được flushing | APV-04 / 160A / T0WD / Type 16.DOUB | 25 / 35 mm · Phớt kép | Xem phớt kép |
| Dòng ZM |
ZMA, ZMB, ZMH1, ZMH2, ZMK1, ZMK2 ZMS3, ZMS4, ZMH4, ZMK3, ZMD |
290 / APV05 / T0R / Type 29 | 20 / 25 / 30 mm · Phớt đơn | Xem phớt |
| V² / V2 | 4V2, 6V2, 8V2 | Type 293 | Phớt đơn · Cần xác nhận kích thước | Xem phớt |
Quan trọng: Chỉ model bơm có thể chưa đủ để xác định đúng phớt. Bơm APV có thể sử dụng các kích thước trục, bố trí phớt đơn/phớt kép và cấu hình vật liệu khác nhau. Vui lòng kiểm tra phớt hiện có trước khi đặt hàng.
Nếu không tìm thấy model bơm APV trong bảng trên, vui lòng gửi ảnh nhãn máy, ảnh phớt cũ, kích thước trục và các kích thước cơ bản để nhận dạng.
Tất cả phớt cơ khí APV thay thế
Xem các phớt cơ khí thay thế hiện có cho ứng dụng bơm APV, bao gồm các dòng Puma, W / World, ZM và V2. Sản phẩm hiện có gồm cấu hình phớt cơ khí đơn và kép với nhiều kích thước trục và tổ hợp vật liệu khác nhau.
Nếu chưa thấy đúng phớt APV bạn cần, hãy gửi model bơm đầy đủ, ảnh nhãn máy, ảnh phớt cũ và kích thước. Các phớt APV thay thế khác có thể được cung cấp dựa trên model bơm, mã phớt, mẫu thực tế hoặc kích thước đo được.
Khả năng tương thích thay đổi theo phiên bản bơm và bố trí phớt. Vui lòng xác nhận model bơm và phớt hiện có trước khi đặt hàng.
Không tìm thấy model bơm APV của bạn?
Nếu không tìm thấy đúng phớt APV cần dùng, hãy gửi model bơm, ảnh nhãn máy, ảnh phớt cũ và kích thước để nhận dạng.
Các dòng bơm APV và bố trí phớt
Bơm APV được sản xuất qua nhiều dòng và thế hệ, mỗi dòng có thể sử dụng thiết kế phớt cơ khí, kích thước trục và bố trí phớt khác nhau. Xác định dòng bơm trước giúp thu hẹp phương án phớt thay thế trước khi xác nhận kích thước và vật liệu.
DÒNG APV ĐỜI CŨ
Dòng APV Puma
Dòng APV Puma gồm các thiết kế bơm ly tâm vệ sinh đời trước như 1½/2/7, 2/2/9, 2/2½/9, 2/3/9, 2/3/11 và 3/4/11. Cấu hình phớt thay thế có thể dùng trục 1 inch hoặc 1.5 inch tùy phiên bản bơm.
Mã thay thế tham khảo: P06 / APV-01A
Kích thước trục đã biết: 1″ / 1.5″
PHỚT ĐƠN & PHỚT KÉP
Dòng APV W / World
Bơm APV W / World có thể sử dụng phớt cơ khí đơn tiêu chuẩn hoặc bố trí phớt cơ khí kép có flushing. Vì vậy, phớt thay thế phù hợp không chỉ phụ thuộc vào model bơm mà còn phụ thuộc vào việc bơm hiện tại sử dụng buồng phớt đơn hay buồng phớt flushing.
Phớt đơn: 25 / 35 mm · T0W / Type 16
Phớt kép: 25 / 35 mm · T0WD / Type 16.DOUB
DÒNG PASILAC ROSISTA
Dòng APV ZM
Dòng bơm ZM có nguồn gốc từ các thiết kế bơm vệ sinh Pasilac Rosista trước đây. Các model ZM khác nhau sử dụng kích thước trục khác nhau, vì vậy model chính xác đặc biệt quan trọng khi lựa chọn phớt cơ khí thay thế.
20 mm — ZMA, ZMB, ZMH1, ZMH2, ZMK1, ZMK2
25 mm — ZMS3, ZMS4
30 mm — ZMH4, ZMK3, ZMD
Mã thay thế tham khảo: 290 / T0R / Type 29
BƠM LY TÂM VỆ SINH
Dòng APV V² / V2
Bơm ly tâm vệ sinh APV V² gồm các cấu hình 4V2, 6V2 và 8V2. Khác với một số dòng APV đời cũ, dòng V² có nhiều bố trí phớt cơ khí, vì vậy cần kiểm tra toàn bộ phớt đang lắp trước khi chọn phớt thay thế.
Model đã biết: 4V2 / 6V2 / 8V2
Sản phẩm thay thế hiện có: Type 293
Kích thước phớt: Xác nhận từ phớt hiện có
Còn bơm APV W+ thì sao?
APV W+ thuộc thế hệ bơm khác với dòng W / World trước đây và không nên nhận dạng chỉ dựa trên mã phớt của dòng W. SPX FLOW cho biết dòng W+ tiêu chuẩn sử dụng hai kích thước shaft seal và phớt cơ khí đơn có thể được chuyển đổi thành phớt cơ khí kép cho flushing hoặc barrier fluid. Vui lòng xác nhận model bơm W+ đầy đủ trước khi chọn phớt thay thế.
Vì các dòng bơm APV sử dụng kết cấu phớt cơ khí khác nhau, cần xem xét đồng thời dòng bơm, model chính xác, kích thước trục và bố trí phớt hiện có khi chọn phớt thay thế.
Cách xác định đúng phớt cơ khí APV
Ngay trong cùng một dòng bơm, APV vẫn có thể sử dụng các phớt cơ khí khác nhau. Cách an toàn nhất để nhận dạng phớt thay thế là kết hợp model bơm, bố trí phớt hiện có và kích thước thực tế thay vì chỉ dựa vào hình dáng.
01 Xác định dòng bơm và model
Bắt đầu với mã bơm APV đầy đủ ghi trên nhãn máy hoặc tài liệu bơm. Xác định bơm thuộc dòng Puma, W / World, ZM, V2, W+ hoặc một dòng bơm APV khác.
02 Kiểm tra bố trí phớt
Xác định bơm đang sử dụng phớt cơ khí đơn, phớt cơ khí kép có flushing hoặc một cấu hình phớt khác. Điều này đặc biệt quan trọng đối với APV W / World và các thiết kế bơm vệ sinh thế hệ mới.
03 Đo phớt hiện có
Đo đường kính trục, đường kính ngoài vòng tĩnh, chiều dài làm việc của phớt và các kích thước chính khác của phớt đã tháo. Những số đo này giúp phân biệt các phớt có thể trông giống nhau nhưng không thể thay thế cho nhau.
04 Xác nhận vật liệu và điều kiện vận hành
Khi có thể, hãy xác nhận vật liệu mặt chà, loại elastomer và điều kiện quy trình. Lưu chất bơm, hóa chất vệ sinh và nhiệt độ có thể ảnh hưởng đến việc lựa chọn cấu hình carbon, silicon carbide, tungsten carbide, EPDM hoặc FKM phù hợp.
NHẬN DẠNG PHỚT APV
Thông tin cần gửi cho chúng tôi
Để nhận dạng nhanh hơn, hãy cung cấp càng nhiều thông tin dưới đây càng tốt:
- Model bơm APV đầy đủ
- Ảnh nhãn thông số bơm
- Ảnh toàn bộ phớt cũ
- Các chi tiết quay và tĩnh của phớt
- Đường kính trục
- Kích thước vòng tĩnh
- Chiều dài làm việc của phớt
- Bố trí phớt đơn hoặc phớt kép
- Môi chất bơm và nhiệt độ vận hành
- Số lượng cần dùng
Vật liệu phớt cho ứng dụng vệ sinh và công nghệ APV
Vật liệu phớt cơ khí cần được lựa chọn theo dòng bơm APV, bố trí phớt, lưu chất bơm, quy trình vệ sinh và điều kiện vận hành. Các cấu hình bơm vệ sinh APV thường sử dụng carbon, silicon carbide và elastomer phù hợp, nhưng tổ hợp chính xác thay đổi theo dòng bơm và ứng dụng.
CẶP MẶT CHÀ THÔNG DỤNG
Carbon / Silicon Carbide
Carbon / silicon carbide là tổ hợp mặt chà phớt cơ khí phổ biến trên bơm ly tâm vệ sinh APV. Tổ hợp này cân bằng tốt giữa đặc tính vận hành và khả năng chống mài mòn cho nhiều ứng dụng chất lỏng sạch và quy trình.
Ví dụ APV: cấu hình shaft seal tiêu chuẩn trên bơm W+ và Wi+; đồng thời được dùng trong cấu hình phớt cơ khí kép Wa+.
TÙY CHỌN CHỐNG MÀI MÒN
Silicon Carbide / Silicon Carbide
Tổ hợp mặt chà silicon carbide / silicon carbide có trên một số cấu hình bơm APV khi cần khả năng chống mài mòn cao hơn hoặc điều kiện quy trình phù hợp với cặp mặt chà cứng hơn.
Ví dụ APV: tùy chọn trên bơm W+ và Wi+, đồng thời có thể dùng ở phía sản phẩm của một số bố trí phớt kép Wa+.
VẬT LIỆU LÀM KÍN PHỤ
EPDM, FKM và các elastomer khác
Lựa chọn elastomer đặc biệt quan trọng trong ứng dụng bơm vệ sinh vì khả năng tương thích phụ thuộc vào sản phẩm, hóa chất vệ sinh, nhiệt độ và yêu cầu vệ sinh. EPDM và FKM đều được dùng trong các cấu hình bơm APV, trong khi một số ứng dụng có thể sử dụng elastomer bọc kín.
Ví dụ: EPDM là tiêu chuẩn trên một số cấu hình APV W+ và Wa+, trong khi Wi+ thường dùng FKM tiêu chuẩn và EPDM là tùy chọn.
Lựa chọn vật liệu phải theo ứng dụng
Không chọn phớt APV thay thế chỉ dựa trên tên vật liệu. Cần xác nhận tổ hợp phù hợp từ thông số phớt hiện có và điều kiện quy trình thực tế.
- Môi chất bơm và nồng độ
- Nhiệt độ vận hành và vệ sinh
- Hóa chất vệ sinh CIP / SIP
- Bố trí phớt cơ khí đơn hoặc kép
- Vật liệu mặt chà và elastomer hiện có
Đối với ứng dụng vệ sinh và chế biến thực phẩm, cần xem xét khả năng tương thích vật liệu cùng với yêu cầu vệ sinh và các yêu cầu liên quan đến vệ sinh hoặc tiếp xúc thực phẩm. Hãy xác nhận thông số phớt cần thiết trước khi đặt hàng.
Hướng dẫn liên quan về phớt cơ khí
Sử dụng các hướng dẫn thực tế này để xác nhận kích thước, lựa chọn vật liệu phù hợp và hiểu bố trí phớt trước khi chọn phớt cơ khí thay thế cho bơm APV.
NHẬN DẠNG
Cách đo phớt cơ khí
Tìm hiểu các kích thước cần đo khi nhận dạng phớt cơ khí chưa rõ mã hoặc phớt thay thế, bao gồm kích thước trục, vòng tĩnh và chiều dài làm việc.
LỰA CHỌN VẬT LIỆU
Hướng dẫn lựa chọn vật liệu phớt cơ khí
So sánh vật liệu mặt chà, elastomer và kim loại theo lưu chất bơm, nhiệt độ, áp suất, mức mài mòn và điều kiện vệ sinh.
BỐ TRÍ PHỚT
Phớt cơ khí đơn và phớt cơ khí kép
Tìm hiểu khi nào phớt cơ khí đơn có thể đáp ứng và khi nào cần bố trí phớt kép để kiểm soát lưu chất hoặc bôi trơn.
LẮP ĐẶT
Hướng dẫn lắp đặt phớt cơ khí
Xem các bước chuẩn bị, lắp đặt, khởi động và kiểm tra bảo trì quan trọng giúp giảm rò rỉ sớm và hư hỏng phớt.
Câu hỏi thường gặp về phớt cơ khí APV
Xem câu trả lời cho các câu hỏi thường gặp về nhận dạng, lựa chọn và thay thế phớt cơ khí cho bơm APV.
Làm thế nào để xác định đúng phớt cơ khí cho bơm APV?
Hãy bắt đầu với model và dòng bơm APV đầy đủ, sau đó xác nhận bố trí phớt đang lắp và các kích thước thực tế. Thông tin hữu ích gồm nhãn máy bơm, ảnh phớt cũ, đường kính trục, kích thước vòng tĩnh và chiều dài làm việc của phớt. Các bơm APV trong cùng một dòng có thể dùng kích thước trục hoặc cấu hình phớt khác nhau, vì vậy hình dáng bên ngoài không đủ để nhận dạng cuối cùng.
Phớt cơ khí APV W và APV W+ khác nhau thế nào?
APV W / World và APV W+ thuộc các thế hệ bơm khác nhau và không nên coi là cùng một hệ thống phớt. Bơm W / World đời trước thường dùng cấu hình phớt đơn hoặc phớt kép có flushing 25 mm hoặc 35 mm, trong khi dòng W+ mới hơn sử dụng thiết kế shaft seal khác. Luôn xác định model bơm đầy đủ trước khi chọn phớt thay thế.
Phớt cơ khí đơn và kép APV W có thể thay thế cho nhau không?
Không. Phớt cơ khí đơn APV W và phớt cơ khí kép có flushing sử dụng bố trí phớt khác nhau. Bơm có cấu hình phớt đơn tiêu chuẩn không nên tự động lắp phớt kép thay thế và ngược lại. Hãy xác nhận buồng phớt và bố trí phớt hiện có trước khi đặt hàng.
Những bơm APV nào sử dụng phớt cơ khí P06?
Phớt thay thế kiểu P06 được dùng cho một số ứng dụng bơm APV Puma. Các model Puma đã biết gồm 1½/2/7, 2/2/9, 2/2½/9, 2/3/9, 2/3/11 và 3/4/11. Dòng này có nhiều cấu hình trục khác nhau, vì vậy vẫn cần kiểm tra phớt cũ và kích thước trục trước khi đặt hàng.
Có thể nhận dạng phớt cơ khí APV từ ảnh và kích thước không?
Trong nhiều trường hợp, có. Ảnh rõ nét của toàn bộ phớt cũ, cụm quay và vòng tĩnh kết hợp với model bơm và các kích thước chính có thể thu hẹp đáng kể phương án thay thế. Các số đo hữu ích nhất là đường kính trục, kích thước vòng tĩnh và chiều dài làm việc của phớt.
Đây có phải phớt cơ khí APV chính hãng không?
Không. Các sản phẩm trên trang này là phớt cơ khí aftermarket thay thế do Hong Teng cung cấp độc lập. Tên APV, SPX, các nhà sản xuất khác hoặc mã phớt chỉ được dùng để xác định ứng dụng bơm và mã thay thế tương thích.
Nếu chưa chắc bơm của bạn đang dùng phớt APV nào, hãy gửi model bơm, ảnh nhãn máy, ảnh phớt cũ và kích thước để nhận dạng.
Cần hỗ trợ tìm phớt cơ khí APV?
Gửi cho chúng tôi model bơm APV, ảnh nhãn máy, ảnh phớt cũ hoặc kích thước. Chúng tôi có thể hỗ trợ kiểm tra các phương án thay thế hiện có và xác định thông tin cần thiết trước khi báo giá.
Tên APV, SPX, các nhà sản xuất khác hoặc mã tham chiếu chỉ được dùng để xác định khả năng tương thích. Sản phẩm thay thế được Hong Teng cung cấp độc lập.
