Hỏng phớt cơ khí hiếm khi bắt đầu từ một chi tiết hỏng đơn lẻ. Phớt rò hoặc cháy thường phản ánh vấn đề bôi trơn, lắp đặt, tình trạng bơm, vật liệu hoặc quá trình xung quanh. Vì vậy, xử lý sự cố hiệu quả bắt đầu bằng câu hỏi điều gì đã thay đổi, rò xuất hiện khi nào và phớt hỏng còn giữ bằng chứng gì.
Hướng dẫn này đi từ triệu chứng đến nguyên nhân gốc. Thay vì chỉ thay thêm một phớt, kỹ thuật viên cần ghi quy luật rò, kiểm tra chi tiết tháo ra, bơm và hệ hỗ trợ. Trong nhiều trường hợp, phớt là bộ phận đầu tiên bộc lộ vấn đề thiết bị rộng hơn.
Hỏng phớt thường là triệu chứng, không phải nguyên nhân gốc
Phớt phụ thuộc chuyển động trục ổn định, tải mặt đúng, màng bôi trơn, vật liệu phù hợp và bơm vận hành có thể dự đoán. Nếu ổ trục mòn, điều kiện hút xấu đi hoặc flush dừng, phớt có thể hỏng dù thông số ban đầu đúng. Vì vậy, chỉ thay phớt có thể chỉ khởi động lại chu kỳ hỏng.
Ví dụ, xâm thực tạo lực thủy lực bất ổn, sai lệch đồng trục làm rối khả năng bám theo mặt chà. Thay đổi quá trình có thể tấn công elastomer hoặc đổi bôi trơn. Vì thế, điều tra phải bao gồm phớt, bơm, đường ống, môi chất và lịch sử vận hành gần đây.
Hỏng phớt cơ khí biểu hiện thế nào?
Triệu chứng thường gồm rò nhìn thấy, lượng rò tăng, nhiệt bất thường gần nắp, mặt xước, vòng nứt hoặc sứt, elastomer hỏng, cặn và hỏng lặp lại sau thay. Tuy nhiên, không triệu chứng riêng lẻ nào chứng minh một nguyên nhân. Hư hỏng tương tự có thể do điều kiện cơ, thủy lực, nhiệt hoặc hóa học khác nhau.
Đầu tiên xác định đường rò thực. Chất lỏng có thể qua bề mặt chính, đi vòng chi tiết làm kín phụ hỏng, rò quanh mặt tĩnh hoặc thoát từ mối ghép bơm khác. Ghi bơm đang dừng, khởi động, chạy bình thường, nóng hay đang dừng khi rò xuất hiện.
Phớt bắt đầu rò khi nào?
Thời điểm rò là một trong những dấu hiệu hữu ích nhất vì các điều kiện tác động ở giai đoạn khác nhau.
| Thời điểm rò | Hướng điều tra có thể phù hợp |
|---|---|
| Khi bơm dừng | Làm kín phụ, mặt tĩnh, mặt chà hỏng, áp tĩnh, lắp sai |
| Ngay khi khởi động | Khởi động khô, khí bị giữ, mặt hỏng, lắp sai, sai chiều quay hoặc trình tự hỗ trợ |
| Chỉ khi chạy | Độ đảo, rung, lệch đồng trục, xâm thực, đổi áp, tải mặt bất ổn |
| Sau khi bơm nóng | Biến dạng nhiệt, hóa hơi, mất làm mát, tương thích elastomer, đổi nhiệt quá trình |
| Gián đoạn | Bất ổn thủy lực, khí xâm nhập, đổi mức bể, rung, kết tinh, điều kiện quá độ |
| Tăng dần | Mòn tiến triển, cặn, mài mòn, tấn công vật liệu, ổ trục hoặc hỗ trợ xuống cấp |
| Sau dừng | Nhiệt tích tụ, đổi áp, lỗi làm kín phụ, kết tinh hoặc sản phẩm đông rắn |
Bảng đưa hướng điều tra, không phải phân loại rò rỉ. Mức rò chấp nhận phụ thuộc thiết kế, nguy cơ môi chất, yêu cầu thiết bị và tiêu chuẩn áp dụng. Vì vậy, không chẩn đoán bơm bằng quy tắc số giọt mỗi phút dùng chung.
1. Mất bôi trơn và chạy khô
Phớt chạy ướt dựa vào màng chất lỏng mỏng giữa các mặt. Mồi kém, buồng rỗng, khí bị giữ, mức bể thấp, đường hút hạn chế, hóa hơi hoặc flush gián đoạn có thể làm yếu hoặc mất màng. Khi đó ma sát tăng, nhiệt tích nhanh và mặt có thể biến dạng, nứt hoặc mòn.
Bằng chứng có thể gồm mặt mòn nặng, dấu hư nhiệt, đổi màu hoặc elastomer hỏng. Tuy nhiên, chúng có thể trùng với nguyên nhân khác. Bài viết về điều gì xảy ra khi phớt cơ khí chạy khô giải thích chi tiết cơ chế mất bôi trơn.
2. Lỗi lắp đặt
Phớt có thể bắt đầu hỏng trước khi bơm chạy. Mặt bẩn, vòng O bị cắt, sai chiều dài làm việc, nén lò xo quá nhiều hoặc ít, mặt tĩnh không đều, nắp biến dạng, chất bôi trơn lắp không phù hợp hoặc sai quy trình cartridge đều có thể làm nhiễu bề mặt kín.
Nếu phớt mới rò ngay, giữ chi tiết và đối chiếu việc lắp với hướng dẫn lắp phớt cơ khí. Xác nhận kích thước và định vị dọc trục thay vì liên tục siết chi tiết. Lỗi lắp có thể tạo triệu chứng giống lỗi vật liệu hoặc bơm, nên bằng chứng lần khởi động đầu rất giá trị.
3. Độ đảo, sai lệch đồng trục và ổ trục mòn
Trục cong, ổ trục mòn, khớp nối lệch, ống lót hỏng, dịch dọc trục quá mức hoặc ứng lực ống có thể buộc mặt quay dịch tương đối với mặt tĩnh. Vệt chạy có thể không đều, hai mặt mở gián đoạn và rung tăng.
Không áp dụng một dung sai độ đảo hoặc chuyển động cho mọi bơm. Dùng yêu cầu nhà sản xuất bơm hoặc phớt. Tài liệu hướng dẫn độ đảo và sai lệch đồng trục giải thích cách tình trạng rotor ảnh hưởng bám theo mặt và rò lặp lại.
4. Rung bơm và xâm thực
Phớt có thể là bộ phận chịu tác động chứ không phải nguồn rung. Hút kém, khí vào, chạy ngoài dải dự kiến, xâm thực, mất cân bằng, nền lỏng và bất ổn thủy lực có thể truyền tải thay đổi qua cánh, trục và ổ trục.
Vì vậy, điều tra toàn bộ bơm khi rò thay đổi theo lưu lượng, mức bể, điều kiện hút hoặc rung. Tài liệu hướng dẫn xâm thực và rung bơm đề cập quan hệ này chi tiết. Phớt bền hơn không sửa được bơm tiếp tục chạy trong điều kiện thủy lực bất ổn.
5. Mài mòn, hạt rắn và cặn
Hạt lơ lửng, tinh thể, flush bẩn và cặn sản phẩm có thể vào mặt chà hoặc cản lò xo, làm kín phụ di động. Xước sâu, rãnh, vệt mòn rộng hoặc cặn nặng có thể gợi ý nhiễm bẩn hay môi trường mài mòn. Tuy nhiên, vẫn phải xét bối cảnh.
Không mặc định mọi ứng dụng mài mòn cần TC. SiC, TC, carbon và các cặp khác phản ứng khác theo hóa chất, va đập, bôi trơn và hạt rắn. Kiểm tra nguồn hạt cùng điều kiện chất lỏng trước khi đổi mặt.
6. Tấn công hóa học và vật liệu không tương thích
Hóa chất có thể ảnh hưởng từng chi tiết theo cách khác nhau. Mặt có thể ăn mòn hoặc suy giảm bề mặt, elastomer trương hoặc cứng, lò xo ăn mòn và pha kết dính TC bị tấn công. Cặn còn có thể hình thành khi sản phẩm phản ứng, kết tinh hoặc khô.
Nếu hóa học quá trình đổi, sao chép thông số vật liệu trước có thể lặp lại cùng hỏng phớt. Vì vậy, xác định môi chất, nồng độ, nhiệt độ, chất vệ sinh và vật liệu hiện có chính xác trước khi duyệt thay. Khi có thể, phân biệt hư hóa học với mài mòn hoặc nhiệt thuần túy.
7. Hư hỏng nhiệt và quá nhiệt
Nhiệt có thể do chạy khô, nhiệt quá trình cao, tải mặt lớn, làm mát kém, hóa hơi, ma sát cao hoặc cặp mặt không phù hợp. Bằng chứng có thể gồm nứt nhiệt, mặt biến dạng, elastomer cứng, đổi màu hoặc cặn quanh vùng nóng.
Tuy nhiên, chất đen trên mặt carbon không tự chứng minh “carbon hóa”. Trước tiên kiểm tra bôi trơn, tuần hoàn, diễn biến áp, tải mặt và nhiệt quá trình. Dấu nhiệt thường cho thấy phớt đã chịu gì, nhưng vẫn cần điều tra vì sao nhiệt quá mức.
Để tìm hiểu thêm về quá nhiệt, sốc nhiệt và hư phớt liên quan nhiệt, xem hướng dẫn hư hỏng nhiệt của phớt cơ khí.
8. Chọn sai phớt cơ khí
Đôi khi chính phớt thay không phù hợp ứng dụng. Sai kích thước, chiều dài làm việc, hình học mặt tĩnh, vật liệu, bố trí hoặc khả năng vận hành có thể gây rò lặp lại. Chỉ chọn theo đường kính trục cũng bỏ sót khác biệt giữa phớt trông giống nhau.
Kiểm tra bơm, môi chất, áp suất, nhiệt độ, tốc độ, hạt rắn và yêu cầu ngăn chứa thực trước khi đặt lại. Tài liệu hướng dẫn lựa chọn phớt cơ khí tổng quát cung cấp quy trình đầy đủ. Phân tích hỏng cần xác định thông số trước không phù hợp hay điều kiện đã đổi sau lắp.
9. Vấn đề flush và hỗ trợ phớt
Flush tắc, tuần hoàn yếu, đi ống sai, chất hỗ trợ bẩn, làm mát thiếu hoặc lỗi hỗ trợ phớt kép có thể đổi môi trường mặt chà. Bôi trơn suy giảm, nhiệt tích hoặc hạt rắn tụ quanh chi tiết di động.
Đối chiếu đường ống với bố trí được duyệt, không mặc định mọi bơm cần flush ngoài. Xác nhận van, đường dòng, độ sạch, xả khí, làm mát và hoạt động hỗ trợ khi áp dụng. Không tự đặt áp flush chung vì yêu cầu đúng phụ thuộc phớt và thiết kế hệ.
Để biết thêm về flush, làm mát, buffer và barrier, xem hướng dẫn hệ hỗ trợ phớt cơ khí.
10. Vấn đề bơm và hệ thống

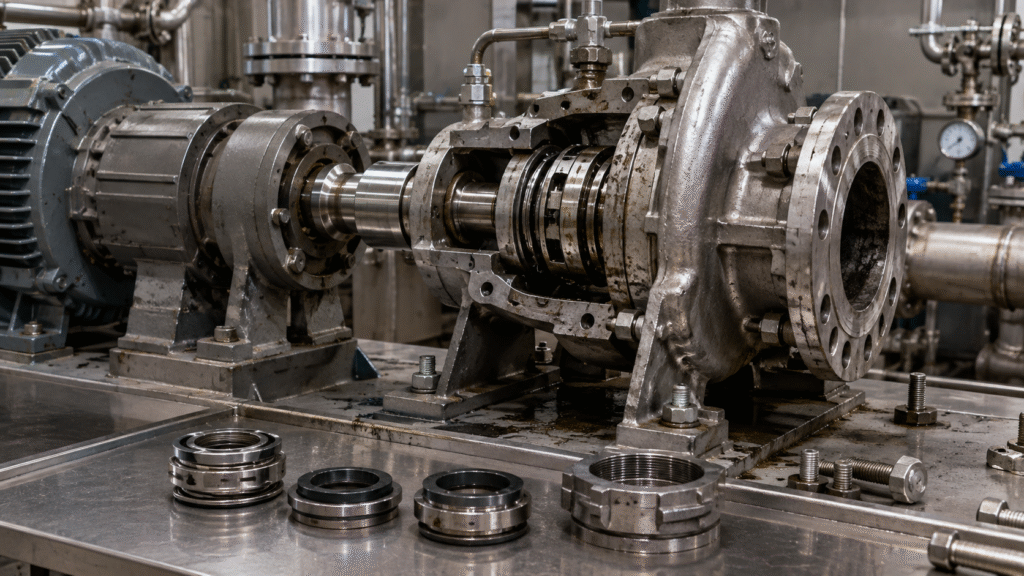

Thay phớt không sửa bơm. Trước lần lắp khác, kiểm tra ổ trục, trục, ống lót, khớp nối, cánh, nền, ứng lực ống, hút, điểm vận hành và áp hệ thống. Xem cả thay đổi gần đây về quá trình, tốc độ, van hoặc môi chất.
Thay phớt lặp lại không kiểm tra hệ có thể phá bằng chứng và tăng dừng máy. Hãy coi hỏng tái diễn là vấn đề độ tin cậy, không chỉ phụ tùng tiêu hao. Nguyên nhân có thể nằm phía trước, trong cụm quay hoặc cách bơm vận hành.
Mặt phớt hỏng cho biết điều gì?

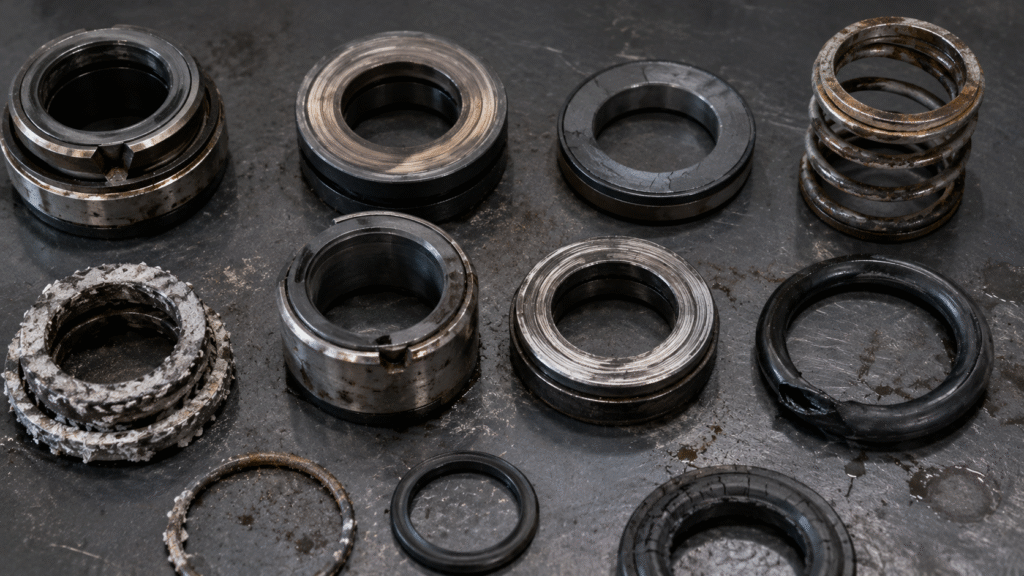

Chi tiết tháo ra giữ nhiều dấu hiệu giá trị. Ghi hướng trước khi vệ sinh, chụp cả hai mặt và kiểm tra làm kín phụ, lò xo, ống lót, mặt tĩnh. Tuy nhiên, coi mỗi dạng hỏng là bằng chứng để điều tra, không phải kết luận một nguyên nhân.
| Dạng vết hoặc hư hỏng | Hướng điều tra có thể phù hợp |
|---|---|
| Vệt chạy không đều | Độ đảo, lệch đồng trục, độ vuông mặt tĩnh, nắp biến dạng, trục chuyển động bất ổn |
| Xước sâu hoặc rãnh | Hạt mài, flush bẩn, hạt cứng |
| Nứt hướng kính | Ứng suất nhiệt, thay đổi nhiệt nhanh, tải mặt; điều tra trước kết luận |
| Mép sứt | Va đập, hỏng khi lắp, rung, chuyển động cơ học |
| Elastomer trương | Không tương thích hóa học, đổi quá trình |
| Elastomer cứng | Nhiệt, lão hóa, tiếp xúc hóa chất |
| Lò xo hoặc kim loại ăn mòn | Tương thích môi chất, chất hỗ trợ bẩn |
| Cặn nặng | Kết tinh, hạt rắn, tuần hoàn kém, sản phẩm khô |
Phân tích hỏng phớt cơ khí hiệu quả nhất khi kết hợp nhiều dấu hiệu. Vị trí nứt, dạng mòn, loại cặn, thời điểm rò và lịch sử bơm cùng nhau tạo bằng chứng mạnh hơn một bức ảnh.
Quy trình xử lý sự cố phớt từng bước
Dùng trình tự nhất quán để bằng chứng rõ nhất không biến mất khi sửa:
- Ghi thời điểm rò và thay đổi điều kiện vận hành.
- Xác định đường rò thực.
- Giữ và chụp phớt hỏng trước vệ sinh.
- Kiểm tra mặt chà, elastomer, lò xo và phần tĩnh.
- Xác minh kích thước, chiều dài làm việc và lắp đặt.
- Kiểm tra trục, ổ trục, căn chỉnh và chuyển động.
- Xem điều kiện hút, rung, xâm thực và điểm vận hành.
- Xác nhận hóa học môi chất và tương thích vật liệu.
- Kiểm tra flush, làm mát, barrier hoặc hệ hỗ trợ khác.
- Sửa nguyên nhân gốc trước khi lắp phớt khác.
Quy trình này biến xử lý sự cố thành loại trừ dựa trên bằng chứng thay vì đoán. Nó cũng tạo hồ sơ giúp nhận ra quy luật nếu cùng bơm hỏng lại.
Khi nào thay phớt không giải quyết vấn đề?
Phớt mới không làm thẳng trục, phục hồi ổ trục, bỏ ứng lực ống, cải thiện hút hay sửa điểm vận hành bất ổn. Mặt cứng hơn không khôi phục bôi trơn đã mất, lò xo mạnh hơn không chữa xâm thực.
Vì vậy, dừng việc chỉ thay phớt lặp lại khi cùng triệu chứng quay lại. So chi tiết hỏng với lần trước, kiểm tra bơm và thay đổi quá trình. Xử lý thành công khi điều kiện gốc được thay đổi, không chỉ khi lắp xong phớt mới.
Câu hỏi thường gặp về hỏng phớt cơ khí
Vì sao phớt hỏng lặp lại?
Hỏng lặp lại thường nghĩa là điều kiện nền vẫn còn. Kiểm tra lắp, bôi trơn, rotor, rung, vận hành bơm, tương thích môi chất và hỗ trợ, thay vì mặc định mọi phớt thay đều có cùng lỗi chế tạo.
Có thể xác định nguyên nhân chỉ từ mặt phớt không?
Thường không thể chắc chắn. Dạng vết cung cấp dấu hiệu hữu ích, nhưng lịch sử lắp, thời điểm rò, tình trạng bơm, dữ liệu vận hành và chi tiết hỏng khác giúp xác nhận nguyên nhân.
Vì sao phớt chỉ rò khi bơm chạy?
Vấn đề động trở nên quan trọng hơn khi quay. Điều tra độ đảo, lệch đồng trục, rung, xâm thực, đổi áp, tải mặt và ổ trục. Lỗi làm kín phụ tĩnh vẫn có thể tồn tại, nên xác minh đường rò trước.
Có nên thay phớt hỏng bằng mặt cứng hơn không?
Chỉ khi điều kiện thực yêu cầu. Độ cứng có thể tăng chống mài mòn nhưng không giải quyết chạy khô, không tương thích hóa học, chuyển động trục, lắp kém hoặc bơm bất ổn.
Hỏng phớt cần được coi là bằng chứng, không chỉ một phụ tùng hỏng. Ghi thời điểm rò, giữ phớt cũ, nghiên cứu dạng hư hỏngvà kiểm tra bơm cùng quá trình. Cuối cùng sửa nguyên nhân đã xác minh trước khi lắp phớt mới. Cách đó giúp đội bảo trì có cơ hội tốt hơn nhiều để ngăn cùng hư hỏng tái diễn.
