Hệ thống hỗ trợ phớt cơ khí kiểm soát môi trường quanh phớt khi quá trình hoặc bơm không tự cung cấp được điều kiện ổn định. Phớt vẫn kiểm soát rò rỉ giữa trục quay và thân đứng yên. Trong khi đó, hệ hỗ trợ quản lý bôi trơn, nhiệt, pha chất lỏng, độ sạch, tuần hoàn và áp suất quanh mặt chà.
Không phải bơm nào cũng cần thiết bị phức tạp. Nhiều chất lỏng sạch, mát và ổn định có thể đáp ứng một phớt đơn phù hợp. Tuy nhiên, môi chất nóng, bẩn, kết tinh, dễ bay hơi, bôi trơn kém hoặc nguy hiểm có thể cần kiểm soát bổ sung. Vì vậy, cách tiếp cận đúng bắt đầu từ môi trường buồng phớt, không phải từ việc lắp thêm đường ống.
Hệ thống hỗ trợ phớt cơ khí: hướng dẫn nhanh
| Chức năng hỗ trợ | Mục đích chính | Vị trí hoặc cách dùng thường gặp |
|---|---|---|
| Flush / tuần hoàn | Cải thiện bôi trơn, tuần hoàn, tản nhiệt hoặc độ sạch quanh mặt chà | Phía môi chất của phớt cơ khí |
| Làm mát | Kiểm soát nhiệt độ quanh phớt hoặc chất lỏng tuần hoàn | Buồng phớt, áo làm mát hoặc vòng tuần hoàn ngoài |
| Quench | Kiểm soát cặn, kết tinh, đóng băng hoặc điều kiện phía khí quyển | Phía khí quyển của phớt |
| Chất lỏng buffer | Hỗ trợ phớt kép không tăng áp và quản lý rò có kiểm soát từ phớt phía trong | Giữa phớt phía trong và phớt phía ngoài |
| Chất lỏng barrier | Cung cấp bôi trơn sạch và cách ly môi chất trong bố trí phớt kép tăng áp | Giữa hai phớt, ở áp suất cao hơn buồng phớt |
Hệ hỗ trợ phù hợp phụ thuộc môi chất, bố trí phớt, nhiệt độ, hạt rắn, dự trữ chống hóa hơi, yêu cầu ngăn chứa và nguồn lực bảo trì. Không phải bơm nào cũng cần flush ngoài, bộ làm mát hoặc hệ hỗ trợ phớt kép.
Hệ thống hỗ trợ phớt cơ khí là gì?
Đó là đường ống, mạch chất lỏng, bình chứa, bộ làm mát, bộ tách, quench hoặc thiết bị liên quan hỗ trợ môi trường phớt. Nó không thay thế phớt cơ khí mà giúp tạo điều kiện để mặt chà chính và chi tiết làm kín phụ làm việc tin cậy.
Tùy ứng dụng, các cấu hình hỗ trợ phớt tiêu chuẩn hóa có thể tuần hoàn môi chất, cấp flush ngoài tương thích, tản nhiệt, quản lý hạt rắn hoặc cung cấp chất lỏng buffer/barrier. Một số hệ còn giám sát áp suất, nhiệt độ, mức hoặc lưu lượng. Vì vậy, độ phức tạp phụ thuộc bơm, bố trí phớt, rủi ro và điều kiện vận hành.
Cần kiểm soát những điều kiện nào của phớt?
Phớt làm việc tốt nhất khi bề mặt chà được bôi trơn ổn định và tránh nhiệt, hơi hoặc tạp chất gây hại. Vì vậy, thiết kế hệ hỗ trợ nên tập trung vào điều kiện trong và quanh buồng phớt, không chỉ điều kiện đầu đẩy bơm hoặc nhiệt độ chung của quá trình.
Bôi trơn
Mặt phớt chạy ướt phụ thuộc màng chất lỏng mỏng. Chất lỏng xung quanh phải bôi trơn phù hợp tại áp suất và nhiệt độ buồng phớt. Nếu tuần hoàn kém hoặc hơi đi vào bề mặt chà, ma sát có thể tăng nhanh. Hệ hỗ trợ có thể duy trì môi trường chất lỏng hữu ích, nhưng không biến mọi môi chất thành phù hợp.
Nhiệt độ
Ma sát mặt chà, nhiệt quá trình và lực cắt chất lỏng có thể tăng nhiệt cục bộ. Khi đó độ nhớt, đặc tính elastomer, áp suất hơi, cặn và biến dạng mặt chà có thể thay đổi. Làm mát có thể bằng tuần hoàn có kiểm soát, bộ trao đổi nhiệt, làm mát buồng hoặc áo khi thiết bị cho phép. Làm mát và flush có liên quan nhưng không phải cùng khái niệm.
Pha chất lỏng và hóa hơi
Chất lỏng gần điều kiện hóa hơi ở vùng phớt có thể mất màng ổn định cần cho chạy ướt. Vì vậy, kỹ sư phải xem đồng thời áp suất buồng, nhiệt độ thực tế, áp suất hơi và tuần hoàn. Tăng dự trữ chống hóa hơi có thể cần làm mát, kiểm soát áp suất, cải thiện tuần hoàn hoặc bố trí phớt khác.
Độ sạch
Hạt rắn, tinh thể, cốc hoặc cặn quá trình có thể vào bề mặt chà hoặc cản lò xo và chi tiết làm kín phụ di động. Vì thế, độ sạch có thể quan trọng ngang nhiệt độ. Tùy ứng dụng, giải pháp có thể là tuần hoàn, flush sạch bên ngoài, lọc, tách, thiết kế buồng hoặc bố trí làm kín khác.
Khi nào phớt cơ khí cần hệ hỗ trợ?
Buồng phớt đơn giản có thể đủ khi chất lỏng sạch, mát, ổn định và bôi trơn được mặt chà. Hình học bơm và phớt cũng phải bảo đảm tuần hoàn và xả khí phù hợp. Khi đó, thêm bình chứa, bộ làm mát hoặc đường flush ngoài có thể tăng bảo trì mà không giải quyết vấn đề thực tế.
Hệ hỗ trợ trở nên quan trọng hơn khi điều kiện đe dọa môi trường mặt chà, như chất lỏng nóng, dự trữ chống hóa hơi thấp, hạt rắn mài mòn, sản phẩm kết tinh, bôi trơn kém, yêu cầu ngăn chứa cao hoặc vận hành phớt kép. Tuy nhiên, mỗi điều kiện có thể cần cách xử lý khác. Môi chất bẩn không mặc nhiên cần cấp nước ngoài, và môi chất nóng không mặc nhiên cần bộ làm mát.
Flush và tuần hoàn phía môi chất
Tuần hoàn phía môi chất sử dụng chính chất lỏng được bơm để tác động đến buồng phớt. Chất lỏng có thể đi từ vùng áp cao về buồng hoặc tuần hoàn cục bộ qua vòng được kiểm soát. Mục tiêu là tản nhiệt, hỗ trợ xả khí hoặc duy trì trạng thái chất lỏng ổn định hơn.
Sử dụng môi chất quá trình
Dùng môi chất tránh đưa chất lỏng lạ vào sản phẩm. Vì vậy, đây có thể là lựa chọn phù hợp khi môi chất sạch, ổn định hóa học và bôi trơn được mặt chà. Tuy nhiên, môi chất nóng có thể mang nhiệt không mong muốn, còn môi chất bẩn có thể đưa hạt rắn trực tiếp đến phớt.
Tài liệu hướng dẫn các phương án flush phớt API 682 giải thích Plan 11, Plan 21 và Plan 23 sử dụng những nguyên tắc tuần hoàn và làm mát phía môi chất khác nhau. Bài viết này tách riêng các phương án đó vì lựa chọn phụ thuộc áp suất bơm, hình học buồng, tải nhiệt và điều kiện quá trình.
Dùng flush sạch từ bên ngoài
Flush ngoài đưa chất lỏng sạch tương thích từ nguồn khác vào. Nó có thể giúp cách ly mặt chà khỏi môi chất bẩn, mài mòn, kết tinh hoặc bôi trơn kém. Khi chọn đúng chất lỏng ngoài, nó cũng có thể cải thiện độ sạch cục bộ và tản nhiệt.
Tuy nhiên, chất lỏng bổ sung có thể làm loãng hoặc nhiễm bẩn quá trình, ảnh hưởng xử lý phía sau, phản ứng với sản phẩm hoặc thay đổi cân bằng hệ thống. Vì vậy, kỹ sư phải xem xét hóa học, áp suất, giới hạn nhiễm bẩn và khả năng cung cấp trước khi dùng nguồn ngoài.
Hệ thống làm mát phớt cơ khí
Làm mát nhằm kiểm soát nhiệt tại hoặc quanh phớt. Bộ làm mát có thể lấy nhiệt khỏi chất lỏng tuần hoàn, còn áo hoặc buồng được làm mát có thể hạ nhiệt cục bộ nếu thiết kế bơm cho phép. Trong hệ khác, chỉ tuần hoàn cũng có thể mang đi đủ nhiệt mà không cần bộ trao đổi riêng.
Lựa chọn vì vậy phụ thuộc nguồn nhiệt thực tế. Khi môi chất nóng liên tục đi vào buồng, nhiệm vụ làm mát khác với vòng cục bộ chủ yếu lấy nhiệt do phớt sinh ra. Hệ hỗ trợ cần kiểm soát điều kiện buồng thay vì chỉ lắp thêm thiết bị làm mát.
Hệ quench phía khí quyển
Quench tác động ở phía khí quyển của phớt, không phải môi trường mặt chà phía môi chất. Tùy ứng dụng, chất lỏng hoặc khí quench tương thích có thể giúp ngăn đóng băng, rửa cặn, giảm kết tinh hoặc kiểm soát điều kiện quanh vùng phía ngoài.
Vì vậy, không nhầm quench với flush phía môi chất. Hai phương pháp tác động ở vị trí khác nhau và giải quyết vấn đề khác nhau. Có ứng dụng không dùng cả hai, có ứng dụng dùng đồng thời. Bản vẽ phớt và các phương án đường ống phớt cơ khí đã duyệt phải chỉ rõ đầu nối quench và cách vận hành dự kiến.

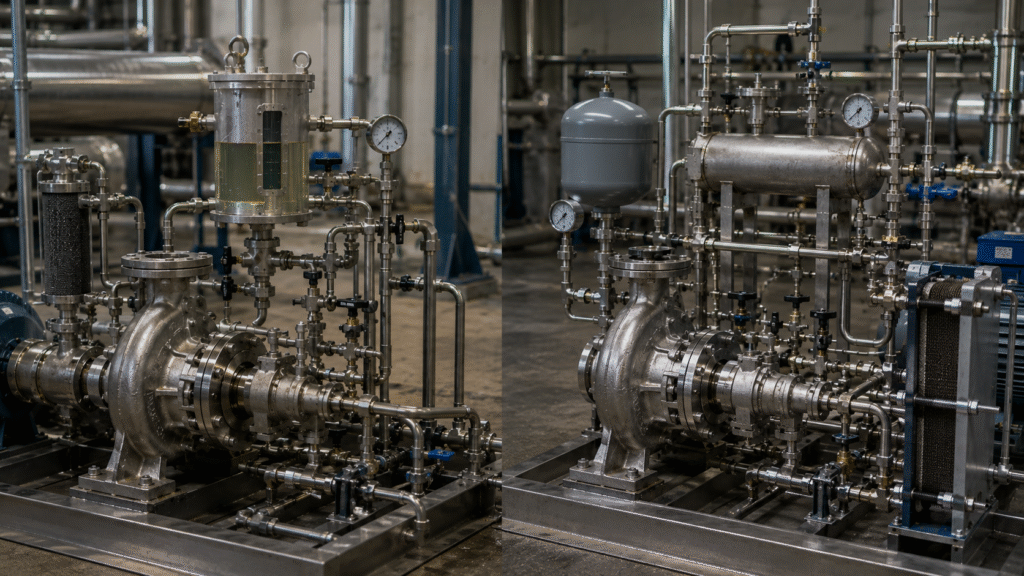

Chất lỏng buffer và barrier
Buffer và barrier chủ yếu hỗ trợ một số bố trí phớt cơ khí kép. Điểm phân biệt quan trọng là chiến lược áp suất, hướng rò và nhiệm vụ của chất lỏng trung gian trong vận hành bình thường, không đơn giản là có bình chứa bên cạnh bơm hay không.
| Đặc điểm | Chất lỏng buffer | Chất lỏng barrier |
|---|---|---|
| Nguyên tắc áp suất tương đối | Thông thường thấp hơn áp suất buồng phớt | Thông thường cao hơn áp suất buồng phớt |
| Vai trò thường gặp trong phớt kép | Hỗ trợ vùng trung gian không tăng áp | Hỗ trợ vùng trung gian tăng áp |
| Nguyên tắc ngăn chứa | Tiếp nhận rò có kiểm soát từ phớt phía trong vào vùng buffer | Có xu hướng ngăn môi chất đi vào vùng barrier |
| Mục tiêu chính | Bôi trơn, làm mát phía ngoài, ngăn chứa và quản lý rò rỉ | Bôi trơn sạch, cách ly môi chất và hỗ trợ ngăn chứa |
| Giám sát | Có thể gồm mức, nhiệt độ, áp suất hoặc tuần hoàn | Thường cần giám sát áp suất cùng mức, nhiệt độ hoặc tuần hoàn |
Hệ buffer có thể thu gom rò môi chất đồng thời hỗ trợ phớt phía ngoài. Ngược lại, hệ barrier dùng chất lỏng sạch có áp cao hơn buồng phớt phía môi chất. Chênh áp yêu cầu phải lấy từ nhà sản xuất và thiết kế hệ thống, không dùng một giá trị chung.
Nếu đang quyết định có cần phớt đơn hay kép, hãy dùng hướng dẫn so sánh phớt cơ khí đơn và kép. Về hướng bố trí vật lý, hướng dẫn phớt kép tandem, back-to-back và face-to-face giải thích vì sao không nên coi hình học và chiến lược áp suất là cùng một vấn đề.

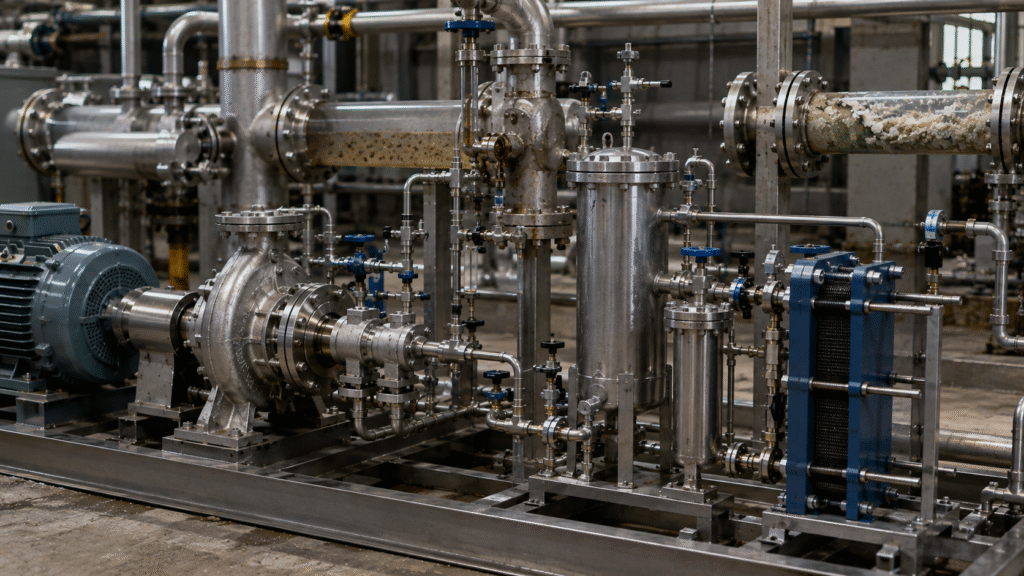

Hệ hỗ trợ cho môi chất bẩn hoặc kết tinh
Ứng dụng bẩn cần nhiều hơn việc tăng lưu lượng flush. Hạt rắn lơ lửng có thể xước mặt chà, tắc tiết lưu, lắng trong buồng hoặc cản bộ phận di động. Sản phẩm kết tinh cũng có thể tạo cặn khi nhiệt độ, nồng độ, bay hơi hoặc vùng tù thay đổi gần buồng phớt.
Flush ngoài tương thích có thể hữu ích trong một số ứng dụng. Tuy nhiên, trường hợp khác có thể cần bộ tách, lọc, tuần hoàn tốt hơn, hình học buồng khác hoặc bố trí phớt khác. Vì vậy, kiểm soát chất rắn phải bắt đầu từ hành vi hạt và hóa học quá trình, không phải một phương án đường ống mặc định.
Hệ hỗ trợ phối hợp với phớt đơn và kép như thế nào?
Nhiều phớt đơn dùng trực tiếp môi chất, đôi khi kèm tuần hoàn hoặc làm mát đơn giản. Loại khác cần flush ngoài hoặc quench phía khí quyển. Do đó, cách hỗ trợ phải phù hợp vấn đề thực tế về bôi trơn, nhiệt độ, độ sạch hoặc phía khí quyển, tránh thêm thiết bị không cần thiết.
Phớt kép bổ sung vùng trung gian giữa môi chất và khí quyển. Vùng đó có thể chứa buffer hoặc barrier tùy bố trí áp suất. Vì thế, tình trạng hệ hỗ trợ trở thành một phần hoạt động phớt. Mất chất lỏng, áp suất, tuần hoàn hoặc làm mát có thể ảnh hưởng cả hai bề mặt làm kín.
Cần giám sát những gì?
Giám sát phụ thuộc độ phức tạp hệ thống. Các biến hữu ích gồm áp suất, nhiệt độ, mức chất lỏng, tuần hoàn hoặc lưu lượng, tình trạng bộ làm mát, nhiễm bẩn, vị trí van và dấu hiệu tắc đường ống. Phớt đơn đơn giản có thể chỉ cần kiểm tra vận hành thường kỳ, trong khi hệ kép được thiết kế chuyên biệt có thể cần đo liên tục.
Người vận hành cũng cần theo dõi xu hướng thay vì số đọc riêng lẻ. Mức bình giảm, nhiệt tăng, áp thay đổi, chất lỏng hỗ trợ bẩn hoặc tuần hoàn giảm có thể báo hiệu vấn đề đang phát triển. Tuy nhiên, mức cảnh báo và yêu cầu thiết bị đo phải theo thiết kế đã duyệt, không dùng giới hạn chung.
Các vấn đề thường gặp của hệ hỗ trợ phớt
Hệ hỗ trợ có thể hỏng ngay cả khi phớt được lắp đúng. Vấn đề thường gặp gồm tắc đường flush, van đóng, khí bị giữ, đi ống sai, bộ làm mát bám bẩn, chất lỏng buffer/barrier nhiễm bẩn, mức bình thấp và mất tuần hoàn.
Đưa vào vận hành sai tạo thêm rủi ro. Nếu bơm chạy trước khi thiết lập tuần hoàn, làm mát hoặc điều kiện barrier cần thiết, mặt chà có thể mất bôi trơn hoặc quá nhiệt. Tài liệu hướng dẫn hư hỏng phớt cơ khí giải thích vì sao vấn đề hệ hỗ trợ có thể biểu hiện về sau thành hỏng mặt chà, rò rỉ, cặn hoặc hỏng phớt lặp lại.
Cách chọn phương án hỗ trợ phù hợp
Trước tiên xác định môi chất có thể trực tiếp bôi trơn và làm mát phớt hay không. Tiếp theo kiểm tra nhiệt độ, dự trữ chống hóa hơi, hạt rắn, kết tinh, tương thích hóa học, yêu cầu ngăn chứa và bố trí phớt. Sau đó chọn cách hỗ trợ đơn giản, thực tế nhất để kiểm soát vấn đề mà không tạo nhiễm bẩn hoặc bảo trì không cần thiết.
Cuối cùng, xem giới hạn nhiễm bẩn, tiện ích, giám sát, trình tự khởi động và năng lực bảo trì. Hệ hỗ trợ phải khả thi cho cơ sở vận hành và bảo dưỡng. Thêm bộ làm mát, bình chứa hoặc flush ngoài mà không hiểu mục đích có thể tạo dạng hư hỏng mới thay vì cải thiện môi trường phớt.
Câu hỏi thường gặp về hệ hỗ trợ phớt cơ khí
Mọi phớt cơ khí đều cần flush không?
Không. Một số phớt vận hành tốt với môi chất đã có trong buồng và không cần đường flush riêng. Tuần hoàn bổ sung có hữu ích hay không phụ thuộc độ sạch, nhiệt độ, dự trữ chống hóa hơi, thiết kế buồng, hình học phớt, điều kiện khởi động và yêu cầu vận hành của nhà sản xuất.
Làm mát có giống flush không?
Không. Flush thay đổi hoặc tuần hoàn chất lỏng quanh phớt, còn làm mát tập trung lấy nhiệt hoặc kiểm soát nhiệt. Flush cũng có thể làm mát, nhưng làm mát có thể thực hiện qua bộ trao đổi nhiệt, áo, buồng làm mát hoặc vòng tuần hoàn cục bộ được kiểm soát.
Buffer và barrier khác nhau thế nào?
Buffer thường làm việc dưới áp suất buồng phớt phía môi chất trong bố trí kép không tăng áp. Barrier thường làm việc trên áp suất phía môi chất trong bố trí kép tăng áp. Chiến lược áp suất thực tế, cách giám sát và chênh áp cần thiết phải theo thiết kế phớt và hệ hỗ trợ cụ thể.
Có thể dùng flush ngoài cho bùn không?
Đôi khi có, nhưng không mặc nhiên. Flush sạch tương thích có thể bảo vệ mặt khỏi hạt rắn, nhưng cũng có thể làm loãng sản phẩm, thay đổi hóa học hoặc gây vấn đề cho quá trình phía sau. Vì vậy, tách rắn, lọc, thay đổi buồng hoặc bố trí phớt khác có thể phù hợp hơn.
Điều gì xảy ra nếu dòng hỗ trợ phớt dừng?
Mất tuần hoàn có thể giảm bôi trơn, làm mát, dự trữ chống hóa hơi hoặc kiểm soát chất rắn. Phớt có thể quá nhiệt, chạy khô một phần hoặc tích cặn. Bài viết về điều gì xảy ra khi phớt cơ khí chạy khô giải thích chi tiết hơn cơ chế hỏng mặt chà.
Hệ hỗ trợ phớt cơ khí phải giải quyết một vấn đề vận hành xác định. Ứng dụng đơn giản có thể chỉ cần buồng phớt phù hợp, còn môi chất khó có thể cần tuần hoàn, làm mát, quench, buffer, barrier hoặc thiết bị kiểm soát rắn. Vì vậy, bắt đầu từ môi trường phớt, chỉ chọn chức năng cần thiết và bảo dưỡng thiết bị hỗ trợ cùng với phớt.
