Khi chọn giữa phớt cơ khí và dây chèn (packing), cần bắt đầu từ giới hạn rò rỉ, tải vận hành của bơm, nguồn lực bảo trì và tổng chi phí hoạt động. Cả hai cách đều kiểm soát chất lỏng quanh trục quay nhưng nguyên lý khác nhau. Giá mua chỉ phản ánh một phần chi phí thực. Tổn thất sản phẩm, nước flush, mòn trục, nhân công, điện năng và thời gian dừng máy đều có thể thay đổi kết quả.
Phớt cơ khí và dây chèn: so sánh nhanh
| Tiêu chí | Phớt cơ khí | Dây chèn (packing) |
|---|---|---|
| Chi phí ban đầu | Thường cao hơn | Thường thấp hơn |
| Rò rỉ khi hoạt động bình thường | Rất thấp nếu lắp đặt và vận hành đúng | Thường cần mức rò có kiểm soát để bôi trơn và làm mát |
| Điều chỉnh định kỳ | Thường rất ít sau khi lắp đúng | Thông thường phải chỉnh nắp ép chèn định kỳ |
| Mòn trục hoặc ống lót | Thường thấp hơn khi chọn và lắp đúng | Ma sát dây chèn có thể làm mòn hoặc tạo rãnh trên ống lót trục |
| Bảo dưỡng | Ít cần chỉnh nhưng có thể phải dừng bơm để thay | Có thể chỉnh khi một số bơm còn chạy nhưng cần theo dõi thường xuyên |
| Ứng dụng ưu tiên ban đầu | Nơi cần kiểm soát rò rỉ tốt hơn, vận hành sạch hơn hoặc duy trì hoạt động liên tục | Nơi cho phép rò có kiểm soát và ưu tiên bảo trì đơn giản tại hiện trường |
Lựa chọn tốt nhất phụ thuộc tải vận hành, môi chất, giới hạn rò, năng lực bảo dưỡng và tổng chi phí vòng đời. Không phương án nào tự động là tối ưu với mọi bơm.
Dây chèn vẫn hữu ích trong nhiều bơm nước, nước thải, bùn và ứng dụng công nghiệp. Tuy nhiên, thông thường nó cần rò rỉ có kiểm soát để bôi trơn và tản nhiệt. Phớt cơ khí thay thế cơ chế này bằng cặp mặt chà chính xác và màng chất lỏng rất mỏng. Nhờ đó, nó có thể giảm rò rỉ nhìn thấy và giảm nhu cầu điều chỉnh thường xuyên nếu bơm phù hợp.
Nguyên lý hoạt động của phớt cơ khí và dây chèn
Dây chèn nén gồm các vòng vật liệu bện đặt quanh trục hoặc ống lót trong hộp chèn. Nắp ép nén các vòng để hạn chế dòng chảy. Tuy nhiên, dây chèn không nên hoạt động với tiếp xúc hoàn toàn khô. Dòng chất lỏng có kiểm soát giúp lấy nhiệt ma sát, bôi trơn và hạn chế trục hay ống lót bị mòn nhanh.
Phớt cơ khí đặt một mặt chà quay áp vào một mặt chà tĩnh. Lò xo và lực thủy lực giữ hai mặt gần nhau, còn màng chất lỏng vi mô cung cấp bôi trơn. Vì vậy, rò rỉ bình thường thường thấp hơn nhiều và có thể không nhìn thấy. Tuy nhiên, phớt cơ khí bôi trơn bằng chất lỏng không tuyệt đối kín ở bề mặt tiếp xúc.
Diện tích tiếp xúc tạo ra dạng mòn khác nhau
Dây chèn tiếp xúc với trục hoặc ống lót thay thế được dọc theo nhiều vòng. Vì vậy, ma sát tác động trên diện tích hình trụ khá lớn. Siết nắp ép quá chặt tăng nhiệt và có thể làm xước, tạo rãnh trên ống lót. Ngược lại, nén quá lỏng gây rò nhiều và có thể đưa hạt rắn vào bộ dây chèn.
Mặt chà phớt cơ khí trượt lên nhau thay vì cọ trực tiếp dọc theo trục. Elastomer tĩnh thường làm kín cụm quay với trục hoặc ống lót. Nhờ đó, phớt được chọn đúng có thể giảm mòn trục. Dù vậy, mặt chà vẫn mòn và chạy khô hoặc nhiễm bẩn có thể phá hỏng bề mặt chính xác nhanh chóng.
Khác biệt về rò rỉ trong vận hành bơm
Rò rỉ là khác biệt rõ nhất giữa hai giải pháp. Dây chèn thường phụ thuộc vào tốc độ rò có thể nhìn thấy hoặc đo được. Mức cần thiết thay đổi theo loại dây chèn, kích thước trục, tốc độ, môi chất và hướng dẫn nhà sản xuất. Vì vậy, phải chỉnh nắp ép dựa trên nhiệt độ và rò rỉ thực tế chứ không dùng một số giọt/phút chung cho mọi bơm.
Phớt cơ khí duy trì đường rò nhỏ hơn nhiều giữa các mặt chà phẳng. tổng quan phớt cơ khí của AESSEAL giải thích rằng màng chất lỏng bôi trơn bề mặt tiếp xúc trong khi hạn chế thất thoát môi chất nhìn thấy. Tuy nhiên, rò rỉ có thể tăng khi mặt chà sứt, cặn giữ mặt hở, elastomer hỏng hoặc chuyển động bơm vượt khả năng bù của phớt.
Chất lỏng nguy hiểm hoặc giá trị cao làm thay đổi quyết định
Dây chèn khó được lựa chọn khi rò rỉ thường xuyên gây rủi ro an toàn, môi trường, vệ sinh hoặc mất sản phẩm. Ví dụ, hóa chất độc, chất có mùi mạnh, dung môi và sản phẩm có giá trị có thể cần ngăn chứa tốt hơn. Vì vậy, phớt đơn hoặc phớt kép thường kiểm soát tốt hơn hộp chèn liên tục rò rỉ.
Tài liệu hướng dẫn làm kín bơm của Chesterton cũng lưu ý cần chú ý đặc biệt với ứng dụng nguy hiểm vì dây chèn không thể đảm bảo rò rỉ bằng không. Tuy vậy, phớt đơn vẫn có đường rò vi mô có kiểm soát. Phớt kép với hệ thống barrier hoặc containment phù hợp có thể cần thiết nếu không thể chấp nhận phát tán ra khí quyển.
Giá mua ban đầu và chi phí lắp đặt
Dây chèn thường có giá mua ban đầu thấp. Các vòng tương đối đơn giản và nhiều bơm đã có hộp chèn cùng nắp ép. Đội bảo trì thường có thể cắt và lắp vòng thay thế tại chỗ. Những ưu điểm này hấp dẫn với bơm ít quan trọng, dễ tiếp cận và được phép rò có kiểm soát.
Phớt cơ khí thường đắt hơn do có mặt chà mài chính xác, lò xo, làm kín phụ và chi tiết kim loại chuyên dụng. Loại cartridge còn có thể gồm ống lót, nắp phớt, thiết bị định vị và cổng ống. Tuy nhiên, chỉnh đặt dễ hơn có thể giảm lỗi và nhân công lắp. Vì thế, so sánh chi phí cần tính cả cụm lắp và công đoạn lắp đặt.
Thay đổi kết cấu bơm có thể ảnh hưởng ngân sách

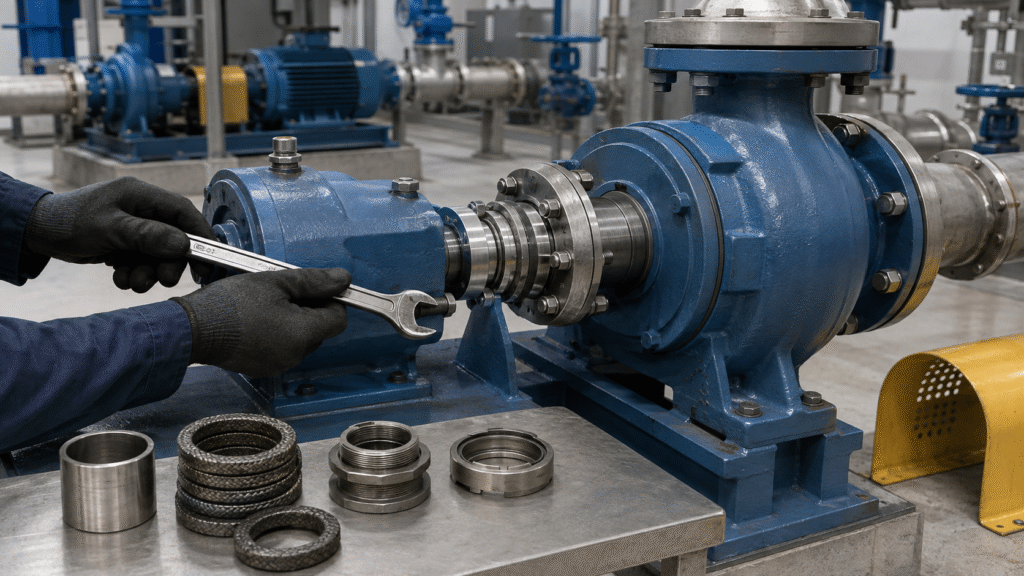

Chuyển bơm dùng dây chèn sang phớt cơ khí có thể cần ống lót, buồng phớt, nắp, cổng flush hoặc bố trí dọc trục khác. Vì vậy, lần chuyển đổi đầu có thể tốn hơn những lần thay phớt sau. Trước khi đặt, xác nhận kích thước trục, chiều sâu buồng, sơ đồ bu lông, độ đảo và khoảng trống. danh mục phớt cơ khí cho bơm có thể hỗ trợ xác định thiết kế phù hợp sau khi có các dữ liệu này.
Chuyển từ phớt cơ khí về dây chèn cũng phải được kỹ thuật đánh giá. Hộp chèn phải phù hợp tiết diện vòng chèn, nắp ép, vòng phân phối flush và cách bố trí flush. Vì vậy, không nên dựa chỉ vào đường kính trục khi đổi bất kỳ hướng nào. Thiết kế bơm và yêu cầu công nghệ phải phù hợp cách làm kín được chọn.
Chi phí vận hành ngoài giá mua
Hiệu quả kinh tế phụ thuộc nhiều vào chi phí lặp lại. Dây chèn có thể làm mất sản phẩm qua rò có kiểm soát và cần nước flush liên tục từ bên ngoài. Ma sát với trục còn có thể làm tăng điện năng. Vệ sinh, xử lý nước thải, ăn mòn quanh bệ máy và ổ bi nhiễm bẩn cũng có thể phát sinh chi phí gián tiếp.
Phớt cơ khí có thể giảm nhiều khoản nếu hoạt động đúng. Tuy nhiên, chúng có thể cần flush sạch, vòng làm mát, quench hoặc barrier. Những hệ thống này sử dụng nước, điện, thiết bị đo và công bảo dưỡng. Vì vậy, phải so sánh toàn bộ hệ thống làm kín, không mặc nhiên coi mọi phớt cơ khí đều tiêu thụ ít tiện ích hơn.
Nhân công và thời gian dừng máy thường chi phối tổng chi phí
Dây chèn cho phép kỹ thuật viên chỉnh nắp ép khi một số bơm còn đang chạy. Họ cũng có thể thêm hoặc thay vòng mà không mua cụm mặt chà chính xác. Tuy nhiên, chỉnh nhiều lần tốn công và đòi hỏi phán đoán ổn định. Siết sai có thể tăng nhiệt, rò và mòn ống lót.
Phớt cơ khí thường rất ít phải chỉnh sau khi lắp đúng. Tuy vậy, thay phớt có thể cần cô lập bơm, tháo khớp nối và tháo một phần thiết bị. Kết cấu cartridge hoặc split có thể rút ngắn công việc nếu phù hợp. Do đó, chi phí dừng máy có thể khiến phớt cơ khí kinh tế hơn trên bơm quan trọng dù phụ tùng đắt hơn.
Tuổi thọ phớt cơ khí và dây chèn
Không có so sánh đáng tin cậy nào có thể cam kết một tuổi thọ chung cho cả hai phương án. Tuổi thọ dây chèn phụ thuộc tình trạng trục, tốc độ, độ ép, hạt rắn, chất lượng flush, vật liệu và mức theo dõi. Tuổi thọ phớt cơ khí phụ thuộc bôi trơn mặt chà, căn chỉnh, áp suất, nhiệt độ, vật liệu, rung và quy trình khởi động. Vì vậy, dữ liệu thực tế quan trọng hơn các tuyên bố tuổi thọ chung chung.
Dây chèn thường cảnh báo dần bằng rò rỉ tăng và nhu cầu chỉnh thường xuyên. Tuy nhiên, các vòng và ống lót có thể tiếp tục mòn giữa hai lần kiểm tra. Phớt cơ khí có thể chạy lâu mà gần như không thấy rò, nhưng sứt mặt chà hoặc sự kiện chạy khô có thể gây rò đột ngột. Kế hoạch bảo dưỡng cần phản ánh những kiểu hỏng khác nhau này.
Tình trạng trục và ống lót ảnh hưởng cả hai giải pháp
Ống lót thô ráp, có rãnh hoặc bị ăn mòn làm giảm tuổi thọ dây chèn và khó kiểm soát rò. Siết nắp ép không thể phục hồi bề mặt hỏng; nén quá mức thậm chí làm rãnh sâu thêm. Vì vậy, phải sửa hoặc thay ống lót trước khi lắp bộ dây chèn mới.
Phớt cơ khí cũng cần trục hoặc ống lót phù hợp, dù đa số không dùng nó làm bề mặt trượt chính. Ba via có thể cắt vòng O khi lắp, còn độ đảo và độ rơ dọc trục làm xáo trộn tiếp xúc mặt chà. Hướng dẫn nhận dạng đúng phớt cơ khí hỗ trợ xác nhận kích thước và điều kiện vận hành trước khi thay.
Khi nào dây chèn vẫn là lựa chọn thực tế?
Dây chèn có thể hiệu quả trong bơm nước lớn, một số thiết bị nước thải và bơm bùn được chọn phù hợp. Nó có thể chịu được môi trường bẩn mà phớt mặt chà chính xác phải dùng nhiều thiết bị phụ trợ. Người vận hành cũng có thể chỉnh nắp ép khi điều kiện thay đổi. Tuy nhiên, rò rỉ vẫn phải an toàn, quản lý được và phù hợp quy định tại chỗ.
Bơm bùn Flowserve LC là ví dụ bơm bùn thiết kế kỹ thuật có thể dùng dây chèn ướt hoặc nhiều lựa chọn phớt cơ khí. Điều này cho thấy dữ liệu ứng dụng rất quan trọng. Nồng độ hạt rắn, nguồn flush, tốc độ trục, giá trị sản phẩm và kỹ năng bảo trì có thể khiến cấu hình khác nhau phù hợp hơn. Vì vậy, không nên coi dây chèn đã lỗi thời trong mọi bơm công nghiệp.
Dây chèn cần lắp và điều chỉnh đúng
Khi lắp, phải đặt các mối nối vòng lệch nhau, nén từng vòng riêng và dùng đúng tiết diện dây chèn. Nếu cần vòng phân phối flush (lantern ring), phải căn nó với cổng flush. Tiếp theo, siết nắp ép đều và cho phép lượng rò có kiểm soát khi khởi động. Cuối cùng, chỉnh từng bước nhỏ khi nhiệt độ và lượng rò ổn định.
Siết quá chặt là lỗi thường gặp vì nó có thể ngăn rò trong thời gian ngắn. Tuy nhiên, nhiệt sinh ra có thể làm bề mặt dây chèn chai, hỏng ống lót và giảm tuổi thọ. Điều chỉnh đúng hướng tới vận hành ổn định, không phải hộp chèn hoàn toàn khô. Hãy theo hướng dẫn của nhà cung cấp dây chèn.
Khi nào phớt cơ khí mang lại giá trị lớn hơn?
Phớt cơ khí thường có lợi khi rò nhìn thấy không được chấp nhận hoặc gây tốn kém. Xử lý hóa chất, sản xuất thực phẩm, hệ thống nước sạch, chất lỏng dễ bay hơi và thiết bị kín có thể cần ngăn chứa tốt hơn. Phớt cũng giúp giảm vệ sinh và bảo vệ ổ bi hoặc kết cấu gần đó khỏi tiếp xúc chất lỏng liên tục.
Một hướng dẫn chọn vật liệu phớt cơ khí sẽ hỗ trợ chọn mặt chà, elastomer và chi tiết kim loại theo môi chất. Vật liệu rất quan trọng vì kết cấu chất lượng cao vẫn có thể hỏng trong hóa chất không tương thích. Vì vậy, hãy cung cấp nồng độ, nhiệt độ, áp suất, hạt rắn, tốc độ, chất vệ sinh và nguy cơ chạy khô.
Phớt cơ khí cần bơm vận hành ổn định
Phớt cơ khí nhạy cảm với chạy khô, xâm thực, rung quá mức và chuyển động trục lớn. Vì vậy, nâng cấp từ dây chèn không thể chữa ổ bi hỏng hay điều kiện hút kém. Trước khi chuyển đổi, bơm phải mồi đủ, xả khí, căn chỉnh và tuần hoàn buồng phớt đúng cách.
Nếu phớt cơ khí rò rỉ sau khi lắp, kỹ thuật viên cần kiểm tra chiều dài làm việc, độ sạch mặt chà, elastomer hỏng, độ đảo và điều kiện vận hành. Không nên lập tức đổ lỗi cho vật liệu phớt. Chẩn đoán có cấu trúc giúp phân biệt lỗi lắp với lỗi thủy lực hoặc cơ khí của bơm.
Bảo dưỡng phớt cơ khí so với dây chèn
Bảo dưỡng dây chèn tập trung vào lượng rò, nhiệt độ nắp ép, khả năng chỉnh còn lại, lưu lượng flush và tình trạng ống lót. Tần suất chỉnh tăng có thể báo vòng chèn mòn hoặc ống lót hỏng. Nắp ép lệch cũng có thể cho thấy lắp đặt kém. Người vận hành nên ghi lại thay đổi thay vì siết tiếp mà không tìm nguyên nhân.
Kiểm tra phớt cơ khí tập trung vào dạng rò, nhiệt độ, rung, tình trạng hệ thống hỗ trợ và hoạt động của bơm. hướng dẫn lắp đặt và bảo dưỡng phớt cơ khí có thể giúp sắp xếp kiểm tra khi khởi động, dừng và theo định kỳ. Tuy nhiên, không nên tùy tiện chạm hoặc đánh bóng mặt chà đã mài. Độ phẳng và tình trạng chính xác của bề mặt rất quan trọng đối với độ kín.
Cách tính tổng chi phí vòng đời
Trước tiên, ghi giá mua, công lắp và chi phí chi tiết cần chuyển đổi. Tiếp theo, ước tính mất sản phẩm, nước flush, điện năng, vệ sinh và xử lý nước thải. Sau đó tính tần suất chỉnh, công thay định kỳ, sửa ống lót và hậu quả dừng máy. Cách này cho so sánh công bằng hơn giữa phớt cơ khí và dây chèn.
Tránh đưa giả định tuổi thọ không có chứng cứ vào bảng tính. Thay vào đó, dùng hồ sơ bảo trì của các bơm tương đương. Nếu chưa có hồ sơ, thử nghiệm có giám sát trên một thiết bị phù hợp. Cuối cùng, ghi lại lượng rò, nhân công, tiện ích tiêu thụ, tình trạng ống lót và giờ chạy trước khi quyết định áp dụng rộng.
Danh sách kiểm tra lựa chọn thực tế
Chọn dây chèn khi có thể chấp nhận rò có kiểm soát, nhân sự có thể điều chỉnh đúng và bơm phù hợp kiểu hộp chèn. Đồng thời, xác nhận nước flush, thoát nước và bảo trì ống lót vẫn quản lý được. Tránh dây chèn nếu phát tán thường xuyên gây rủi ro an toàn, vệ sinh, môi trường hoặc mất sản phẩm không thể chấp nhận.
Chọn phớt cơ khí khi kiểm soát rò, giảm chỉnh, bảo vệ trục hoặc thời gian vận hành liên tục quan trọng đến mức xứng đáng với chi phí ban đầu cao hơn. Đồng thời, xác nhận vật liệu tương thích và vận hành ổn định. Lựa chọn cuối cùng phải phù hợp môi chất, bơm, năng lực nhà máy và chi phí khi xảy ra hư hỏng.
Kết luận chọn phớt cơ khí hay dây chèn
Dây chèn có giá mua thấp, dễ thay tại hiện trường và linh hoạt trong một số ứng dụng nước, bùn. Tuy nhiên, nó cần rò có kiểm soát, chỉnh định kỳ và theo dõi mòn ống lót. Vì vậy, tổng chi phí bao gồm tiện ích, nhân công, thất thoát sản phẩm, vệ sinh và sửa trục hoặc ống lót về sau.
Phớt cơ khí kiểm soát rò tốt hơn và ít cần chỉnh thường xuyên khi ứng dụng phù hợp. Dù vậy, nó cần lắp chính xác, vật liệu đúng và bơm ổn định. Sau cùng, lựa chọn tốt nhất phải so sánh tổng chi phí vòng đời, lượng rò chấp nhận được, năng lực bảo trì, rủi ro ứng dụng và lịch sử vận hành thực tế.
